Ролки за профилни тръби

Ролите са единственият инструмент, който може да промени формата на профилната тръба. И тъй като огънатите метални изделия често се използват в строителството, този инструмент е просто незаменим. Ролките за профилната тръба се предлагат в различни видове, включително и самостоятелно.

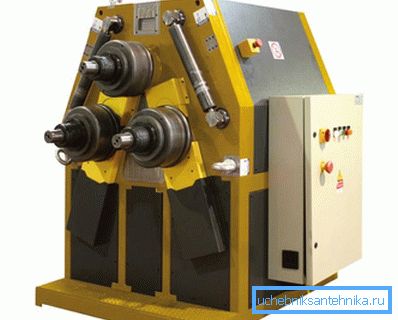

Видове ролки

Структурно този инструмент за оформяне на профилни тръби с дъгообразна форма може да бъде разделен на типове според източника на приложената сила.

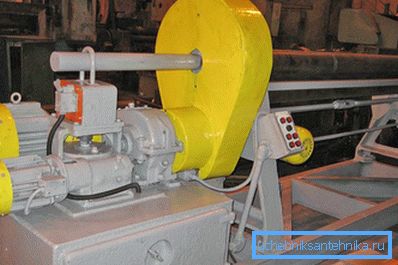

Електрическите ролки са най-продуктивни, те се характеризират с най-голям брой произведени огънати продукти на единица време в сравнение с други видове. Производителността се увеличава благодарение на наличието на работещ електрически двигател, с помощта на който се получава достатъчно бързо оформяне на нова форма на тръбата.

Основните структурни елементи на електрическата тръба:

• база, която е метална рамка;
• от 3 до 5 ролки, които се въртят с помощта на електродвигател;
• електроцентрала под формата на електродвигател;
• деформиращи скоби.

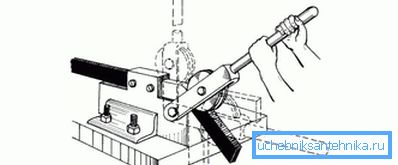

Ръчните ролки за огъване на профилната тръба се считат за практично преносимо средство. Поради сравнително малкия размер и липсата на електрическо задвижване те се монтират на всяко подходящо място, дори когато работното пространство е ограничено. Конструкцията на ръчните ролки за огъване на профилна тръба е подобна на конструкцията на електрическите тръби, като единствената разлика е, че те нямат електрическо задвижване, а захранващите ролки се свързват чрез прехвърляне към верига, която деформира тръбата със скоби.

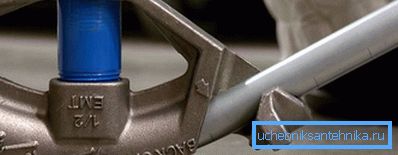

Ръчните огъвачи на тръби се характеризират с проектни недостатъци. Независимо от факта, че такива ролки са много удобни за извършване на малко работа, те трябва да използват значителна физическа сила при работа. За да огънете метална тръба чрез предаване на сила към скоби и предаването на веригата на един човек не е толкова лесно. Ако служител не е физически разработен достатъчно човек или умора, натрупана поради чести повторения на операциите, такъв инструмент в производството ще бъде непродуктивен. Следователно, такъв ръчен инструмент е полезен само за производството на малки партиди от огънати продукти.

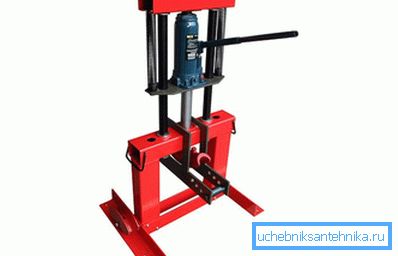

Хидравличните задвижващи ролки се считат за най-мощната техника в сравнение с аналозите на огъващите инструменти, описани по-горе. Хидравличната преса в комбинация със скобата прехвърля такава мощна сила върху профилната тръба, която се огъва като тръстика. Такова събрание може с право да се нарича "супер тежка категория". Силата на огъване в даден случай се увеличава от хидравличен комплекс, който лесно се обслужва и контролира. Ако в допълнение към съществуващото оборудване е добавен електрически мотор, който действа върху захранващите ролки, ефективността на уреда ще се увеличи значително - възможностите за капацитет и капацитет ще бъдат свързани.

Съвет! Такова устройство може да се подобри още повече. Ако захранващият вал е заменен с профилиран вал, няколко профилни тръби могат да се огънат наведнъж. Благодарение на свойствата на хидравличната преса и електрическото задвижване, тази машина може да обработва произволен брой продукти със сила.

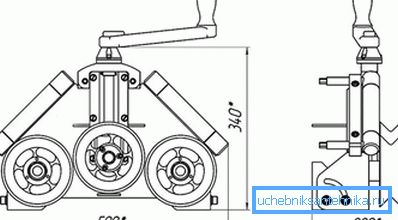

За съжаление, хидравлично задвижваните ролки тежат много. Този недостатък се проявява във факта, че ако се инсталира някъде, това място ще остане за звеното за работниците от дълго време - ще бъде много трудно да се премести от мястото му. За да се разбере устройството на инструмента и по принцип деформацията на профилната тръба, е възможно да се погледнат следните чертежи на ролки с приложени размери.

Работен принцип на ролките

За да огънете профилната тръба на ролките, не са необходими специални знания и умения. Служителят трябва да направи само няколко операции:

• Тръбата пада върху две захранващи ролки.
• С определена сила, тръбата се притиска срещу една огъваща ролка, от която да избирате.
• Уредът е включен.

В резултат на преминаването на профилната тръба през работната зона тя се огъва под планирания ъгъл. В случай на недостатъчна степен на деформация, заготовката отново преминава през работните елементи на инструмента, като контролира затягащата сила.

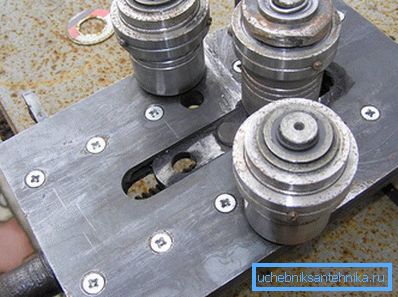

Правене на домашни роли

Към днешна дата ролките за профилната тръба, направени на ръка, често се срещат в ежедневието. За рамката се използва широк канал. Огъващият механизъм може да бъде направен от U-образна конструкция, използваща хидравличен крик или чрез заваряване с винтова горна плоча.

• Ако използвате жак, тя трябва да бъде разположена под леглото и силата да се втурва отгоре към захранващите ролки.
• В друг случай тръбата се огъва с резбована скоба. Фурната е завита в гайката и желаната форма на петата е заварена към задника.

Когато захранвате тръбата, можете да използвате обикновена велосипедна верига. Зъбните колела са заварени към задвижващите и задвижваните валове и веригата е затегнато. Дръжката е закрепена към задвижващия вал.

Съвет! По отношение на твърдостта, захранващите ролки трябва да надвишават профилната тръба, така че да преминат през охлаждане.
