Разпределителен колектор за отопление на къщата

Автономното независимо отопление на частна къща е полезно нещо, но само ако е добре регулирано. Понякога се получава, че котелът също е с високо качество, а кабелите са добре запоени, а в къщата няма достатъчно топлина.

Често причината за това неприятно недоразумение е липсата на разпределителен колектор, който може да бъде купен или направен със собствени ръце, но в средни и големи къщи без него не е възможно рационално да се разпределя отоплението.

Защо да инсталирате колектор

Притежавайки елементарно техническо образование, лесно е да сравняваш прости неща. Диаметърът на отклоняващата тръба, напускащ котела, често е много по-малък от сумата от диаметрите на тръбите, напускащи за всяка точка. Някои се опитват да компенсират това, като инсталират мощна циркулационна помпа, но всяка система има своя максимум и ако бъде игнорирана, системата ще се провали или разходът на гориво ще се увеличи драстично.

За да станете по-ясни, нека разгледаме един пример. Изходният клон на повечето водогрейни котли за отопление на стена е ?.

Да предположим, че захранва 3 точки:

1. система от радиатори за стена;
2. котел за косвено отопление;
3. контурът на топъл под.

Захранващата тръба към всяка точка има разрез от 1 инч. Очевидно е, че тръбата е в? няма да може напълно да осигури 3-инчови тръби, просто няма достатъчно охлаждаща течност.

Има моменти, когато окабеляването работи добре, но само до момента, в който е включен топъл под. След това радиаторите са малко топло и подът не се нагрява. По-мощен бойлер не е опция, в повечето случаи е достатъчно да се монтира разпределителния колектор на отоплителната система.

Устройството и принципът на работа

Вероятно вече сте забелязали, че цената на дистрибуторите може да се колебае и доста силно. Тя зависи от много фактори, но принципът на работа и цялостното разположение на единицата във всички модели е еднакъв.

Как работи отоплителният колектор?

Всъщност дистрибуторът е междинен капацитет, в който охлаждащата течност се събира преди да бъде изхвърлена в системата. Ако обясните на пръстите си, представете си барел, в който са направени няколко дупки и на всяка дупка е монтиран кран. Сега можете, по желание, да регулирате потока от течност от крановете.

Разбира се, казахме, че историята е преувеличена, в действителност разпространяващият се гребен агрегат е много по-сложен. Това, че системата е работила ясно един майнен резервоар с вградени зърна е малък.

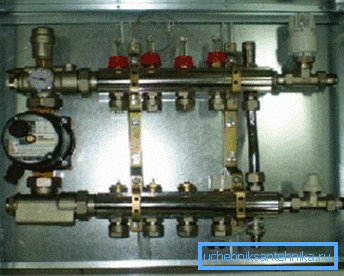

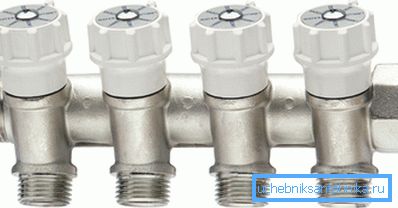

Той също така инсталира регулиращи клапани, спирателни вентили за обезвъздушаване на въздуха, термометри за контрол на охлаждащата течност, манометри за контрол на налягането. При тежки системи, в допълнение към обща циркулационна помпа, всяка помпа може да бъде снабдена със собствена помпа.

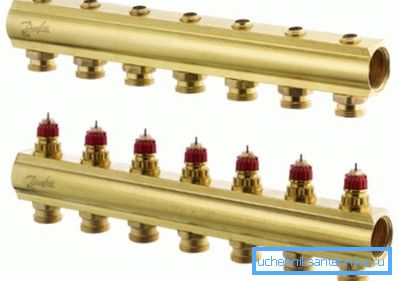

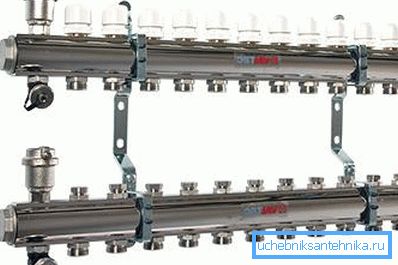

В допълнение, пълният колектор се състои от най-малко 2 резервоара. Един гребен е отговорен за подаването на охлаждащата течност, а другият изпълнява функцията за проверка на връщащия поток. В резултат на това става възможно да се регулира скоростта на потока на охлаждащата течност за всеки клон, плюс, ако е необходимо, клонът може да бъде напълно изключен.

Два вида клапани

Съвременните дистрибутори обикновено се разделят на 2 основни типа, те се различават, главно заради предназначението си и също така и по отношение на размерите си.

Първата категория единици е предназначена за монтаж на мощни отоплителни системи в достатъчно големи сгради. Този разпределителен колектор на отоплителната инсталация е монтиран в котелното помещение и има 2 обемни гребена, чието напречно сечение може да започне от 100 mm и повече.

На всеки колектор на захранващия колектор, в допълнение към заключващия вентил, е монтирана допълнителна циркулационна помпа за отоплителната система. Обратното, като правило, се извършва само със спирателни вентили. Отличителна черта на такива системи е наличието на т. Нар. Хидро-пистолет.

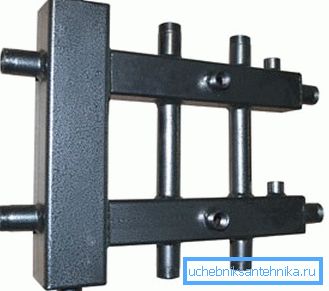

Хидроуправлението позволява по-гладко, без големи разлики, да се разпределя охлаждащата течност между различните отоплителни кръгове. Това е просто, това е тръба с голям диаметър с няколко извода. Инструкциите за инсталиране също не създават трудности, всъщност се установява късо съединение между захранващите и захранващите подаващи устройства.

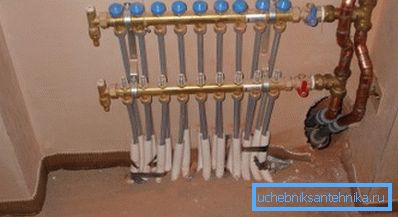

Вторият тип е локална система, предназначена за отопление на малко пространство, единична стая или блок. По принцип оформлението на апарата не е различно. Както в първия случай, два гребена са настроени, захранват се и се връщат.

Но ако разпределителите на котелната централа са проектирани да заменят напълно студената течност с топла вода, местните уреди само смесват топлата и студена вода и я пускат в системата.

Функцията на пистолета често се изпълнява от допълнителна циркулационна помпа. Което се дължи на разликата в температурите, при работа улавя топлата вода и смесването й с хладка вода се вкарва в системата. На пръв поглед цялата структура може да изглежда ненужно усложнена, но този дизайн позволява оптималното разпределение на топлината в къщата.

Важно: Горепосочената конструкция е предназначена за големи системи. За една малка къща, тези трудности са ненужни, има достатъчно една местна система за 3-5 клона.

Съвети за самостоятелно сглобяване

Разпределителният колектор на отопление със собствените си ръце е лесен за монтаж. Както вече разбрахте, самият дизайн е съвсем прост и разбираем.

Целият въпрос е колко допълнителни функции искате да интегрирате във вашата система.

• Ако говорим за дистрибутора, предназначен за монтаж в котелна централа, тези проекти трябва да бъдат проектирани за постоянна, достатъчно висока температура и налягане, Само такъв метал може да издържи на такива тестове. Ето защо изграждането на такива системи ще изисква електрическо заваряване и естествено способността за готвене.

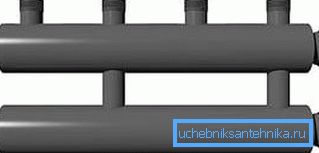

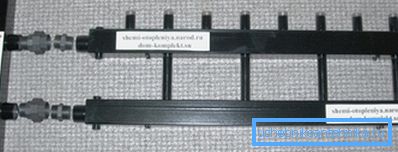

• Конфигурацията на самата майка тръба, на която ще се основават заключенията, няма много значение, Но от опита можем да препоръчаме използването на тръби с квадратно или правоъгълно напречно сечение. Може да се използва и кръг, но е по-трудно да маркирате и готвите.
• Локалната система няма толкова строги изисквания, така че тя може да бъде сглобена от по-достъпни материали, В момента, за самозалепване в условия на занаятчийска дейност, полипропиленовите тръби и фитинги към тях са най-подходящи. Може да се наеме спойка, да се закупят ножици и самата инсталация да е на разположение на всички.

• Започвайки с производството на хидро-пистолет, Както беше споменато по-горе, конвенционалната тръба с диаметър над 3 диаметъра на работната тръба, която е заглушена от двете страни, ще направи това. В хидро-пистолета са направени 5 щифта, първият за изтичане на въздух, а следващите две са за свързване на котела. Оставащата двойка служи за свързване на гребените.

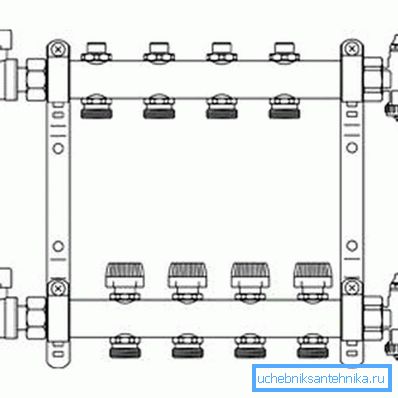

• Разпределите гребени на изход и връщане са направени точно същите, Единствената разлика е в подреждането на дюзите. Ако и в двата гребена тръбопроводите се издигат нагоре или надолу, тогава е по-добре да ги поставите в разредна последователност. Просто казано, изходите на горния гребен трябва да бъдат изместени наполовина от обхвата спрямо долната структура. Така че ще бъде по-удобно да се свържат тръбите.

Съвет: Ако имате добър набор от инструменти, голямо желание и златни ръце, тогава не е трудно да заварите разпределителния колектор със собствените си ръце. Но често е много по-изгодно и по-бързо да купите всички детайли на строителството отделно и да ги събирате на място, ще бъде много по-евтино, отколкото да се събере в събранието.

На видеото можете да намерите по-пълна информация по темата за отоплителните колектори.

заключение

Преди да закупите или конструирате устройството със собствените си ръце, трябва да изчислите характеристиките на системата за вашата конкретна стая. Колекторът, направен с резерв, няма да причини вреда, но ако направите грешка в по-малка посока, цялата работа ще бъде направена напразно. Ето защо, ако вие сте далеч от топлинна техника, по-добре е да поръчате изчисление на професионалист, цената на тези услуги не е голяма, но грешката може да струва повече.
