Размери на профилните тръби: най-важната характеристика за

12-06-2017
Тръби

Профильные трубы - это особенная разновидность проката. Данные изделия имеют нестандартную конфигурацию поперечного сечения.

В снимката - материал от различни форми.

Оно, в отличие от обычного - круглого, может иметь форму:

  • правоъгълник;
  • квадрата;
  • калкан;
  • овал
  • правоъгълник или квадрат със заоблени ръбове и т.н.

приложения

Рамката на къщата от описаните елементи.

Такива продукти не се използват в инженерни комуникации, а като рамкови елементи на метални конструкции. Кухият елемент има почти същата твърдост като твърдата пръчка. В същото време кухото аналог е 30/40% по-лек.

Обърнете внимание! Използването на такива елементи при конструкцията на метални конструкции позволява да се намали теглото и разходите им (по-малко материал - по-ниска цена). Размерите и якостта на конструкцията ще останат непроменени. Въпреки това, при условие, че по време на производството на продукта неговите размери се контролират.

Защо параметрите се контролират?

Пример за проект за метална конструкция.
  1. Описаните елементи се използват в носещите конструкции, Като се започне от това, и малко отклонение от претендирания им размер може да повлияе неблагоприятно на здравината на рамката на профилните тръби.
  2. Ако размерите и теглото на профилната тръба са нестандартни, можете да очаквате всяка, Например, може да отслаби дизайна (ако е по-тънък от необходимото) или да увеличи теглото си (ако параметрите са по-големи).
  3. Проектните изчисления на твърдостта на гредите от метални конструкции се основават на стандартни размери, Техните стойности се обявяват от съответните GOST. Инструкцията предупреждава, ако размерите не съответстват на нормите, дизайнът ще бъде грешен.

От кои измерения зависи

Специфичните параметри на валцуваните продукти: ширина, височина, дебелина на стената, радиус на закръгляване, зависят от метода на производство на продуктите.

Има 3 технологии за производството на профилирани аналози.

  1. Гореща деформация на полуготовия продукт.
  2. Студено деформиране на кръгли заготовки.
  3. Създаване на полуготов продукт и заваряване на шевовете му.

Деформация на заготовките

Характеристиките на производствената технология оказват влияние върху метода на калибриране, дебелината на стената и др.

Горещовалцувани аналози

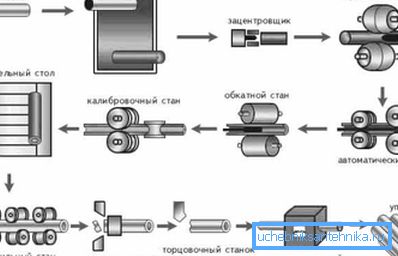

Производство на горещо валцовани тръби.

По-долу е представено кратко описание на производството на такива продукти.

  1. Загрята за по-добра пластичност, полуготовият продукт под формата на ръкава (стъкло) се валцува чрез формоване на ролки, за да се получи заготовка - кръгла тръба.
  2. После отива към формовъчната преса, която удря от нея квадратно, правоъгълно или овално изделие.
  3. След това заготовката се охлажда, след което се валцува с калибриращи ролки.
  4. След това се "освобождава" - загрява се до формирането на зърното и постепенно се охлажда във въздуха. Това премахва напрежението на кристалната решетка на материала.

Обърнете внимание! По стандарт, горещо деформираните профилни материали не могат да имат разрез по-малък от 60 мм. Например, профилна тръба 60 до 30 не се произвежда по този начин.

  1. Съгласно ГОСТ № 8645/68 се произвеждат около 20 стандартни размера на правоъгълни тръби и съгласно GOST No. 8639/82 - има толкова квадратни аналози.
  2. Минимальные габариты последних - это 60?60 мм, максимальные – 180?
  3. У прямоугольных изделий самая тонкая - профильная труба 60 на 80, а толстая – аналог, сечением 230?

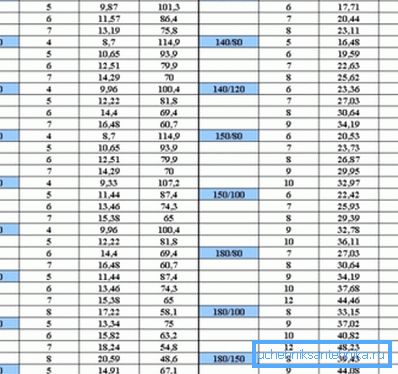

Параметри на най-усъвършенстваните горещовалцувани правоъгълни тръби.

Горячее деформирование влияет и на толщину стенок материала. Если продукция изготавливается таким способом, особенности технологии устанавливают минимальный предел данной величины в 4 мм и максимальный - в 14.

Друго важно измерение на горещовалцуваните продукти е тяхната дължина. То може да бъде "измерено" и равно на определено изрязване или "неизмеримо", т.е. да бъде в границите на разрез.

Най-малката горещовалцована стомана има дължина 4 м, а най-дългата - 12,5 м.

Студено валцуван материал

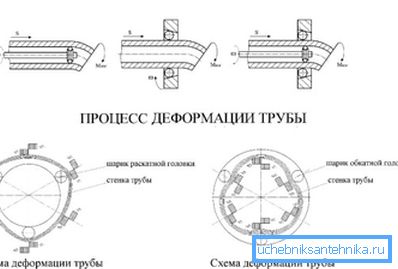

Студено деформиране на детайла.

По-долу е технологията за производство на такива продукти.

  1. Регистрация на полуготовия продукт по метода на засаждане на кръгла дупка в шайбата.
  2. Производство на заготовки по метода на валцоване преди получаване на кръгла заготовка.
  3. Получаване на аналогов профил чрез натискане на детайла върху пресата и ролките.
  4. Последний этап - калибровка продукта.
Параметри на студено валцуване.

В данном случае сечение и толщина стенки готовой продукции чуть меньше, чем у горячекатаных аналогов. По соответствующему стандарту, холоднокатаные материалы не могут иметь грани сечения меньше 10 мм и больше 120. То есть, самая тонкая холоднокатаная профильная труба - 10х10, а наиболее форматная - 120?120.

Според ГОСТ № 8639/82 има 17 стандартни размера на подобни продукти и съгласно стандарт 8645/68 - 16. Дебелината на стените на студено деформирани тръби може да бъде 1/8 мм.

Дължината на измервателните им сегменти варира от 4,5 м до 11. Неметалните разфасовки могат да имат минимална дължина 1,5 (профилна тръба 10 на 10) и максимална дължина 9 м.

Заварено валцуване

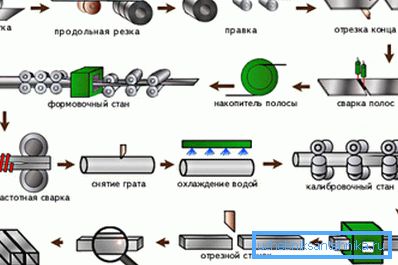

Процесът на производство на заварени пръти.

По-долу е технологията на завареното производство.

  1. Создание штрипса - мерного листового полуфабриката. Он отрезается от немерного листа стали.
  2. Формоване на заготовката, огъната според формата на напречното сечение на крайния продукт.
  3. Заваряване на тръбна връзка в инертен газ или чрез индукционно топене на стоманата и нейното заваряване.
  4. Калибриране на продукта чрез ролки чрез метода за студено валцуване. (Виж също член Заваряване на бута: Характеристики.)

Обърнете внимание! Физическите характеристики на заварените материали са почти същите като тези на безшевните аналози. Съвместното отслабване на тяхната здравина и скованост само с 5/10%.

Това обстоятелство се компенсира от възможността за производство на продукти с малка дебелина на стената (1/5 mm), с широк спектър от параметри. По този начин най-тънкият елемент има лице 1.5х1.5см, а най-тънкият елемент има 30-на-30см заварена профилна тръба.

Длина материала бывает мерной либо немерной. При первом варианте, размер продукта укладывается в длину мерных отрезков от 5 м до 9. При втором варианте - в габаритные параметры немерных участков, имеющих длину 1.5/9 м.

В допълнение към квадратни и правоъгълни материали, чрез заваряване се произвеждат и овални тръби. Техните параметри се нормализират от ГОСТ № 8642/68.

По этому стандарту, самый тонкий овальный сварной профиль имеет сечение 16?10, а наиболее объемная - профильная труба 80 на 40, а также 90?32. Толщина стенки у таких изделий - 1/2.5 мм.

По-долу е представена таблица с размерите на профилните тръби, произведени по метода на заваряване.

Кв. сечение Правоъгълна секция Дебелина на стената, mm
1 1.2 1.5 1.8 2 2.5 з з.5 ч 5 5.5 ш щ 8 я 10 12 12.5 14 16
15?15 ?
20?20 ? ? ? ?
25?25, 30?30 40?20 ? ?
40?25 ? ? ?
40?40, 50?50 50?25, 60?30, 60?40 ? ? ? ?
80?40 ? ? ?
60?60 ? ? ? ? ? ? ?
80?80 ? ? ? ? ?
90?90 120?80 ? ? ? ? ? ? ?
100?100, 120?120 140?120, 140?110, 150?100 ? ? ? ? ? ? ? ? ?
140?140, 150?150

160?160, 180?180

 160?140, 180?120, 180?140, 200?100

200?120, 200?150, 200?160, 240?120 ? ? ? ? ? ? ? ? ? ?
150?130, 160?120, 180?100 ? ? ? ? ? ? ? ? ? ?
200?200, 220?220 240?150, 240?160, 250?140, 250?150

260?130, 260?140 ? ? ? ? ? ? ? ? ?
300?100 ? ? ? ? ? ? ? ? ? ? ?
250?250, 300?300 280?240, 300?200 ? ? ? ? ? ? ? ? ?

заключение

Ако планирате да изградите структура от метален скелет със собствените си ръце, трябва точно да представите какви елементи са необходими за това. Тяхното напречно сечение и дебелина на стените трябва да са оптимални, така че с едната страна да е достатъчна здравината на конструкцията, а от друга - не е ненужно тежка.

Видеото в тази статия ще ви помогне да разберете по-подробно темата.
