Размери на пластмасови тръби съгласно настоящите стандарти и

Какви са нормативните документи за производство на полимерни тръби? Какъв вид пластмаса се използва за тях? Накрая, какви диаметри на пластмасовите тръби се осигуряват от настоящите руски стандарти? Нека се опитаме да отговорим на тези въпроси.

списък

Първо, нека разгледаме списъка с материали.

• Поливинилхлорид се използва за канализационна и без налягане, Водните тръби от този полимер не се използват широко поради комбинацията от чупливост и ниска работна температура (не повече от 60 ° C).
• Полиетиленът се използва основно за полагане на водопроводни тръби с вода за студена вода. Ограничения по температуре для этого полимера еще жестче, чем для ПВХ: полиэтилен начинает размягчаться уже при 45 - 50 градусах.

Обратите внимание! Использующиеся в качестве канализационных коллекторов пластиковые трубы большого диаметра - это преимущественно тот же полиэтилен.

• Полипропиленът, напротив, е много устойчив на топлина, Работният диапазон до + 95С позволява използването му за отопление и топла вода. В допълнение към тръбопроводите под налягане, пластмасата се използва за изграждане на канализационни системи.
• За тази цел се използва и омрежен полиетилен: образуването на кръстосани връзки между молекулите на полимера радикално променя физическите свойства, Цената на материала, разбира се, е много по-висока от тази на конвенционалния полиетилен.

стандарт

Таблица с диаметър на пластмасови тръби, предназначени за водопроводи, отоплителни системи, канализация под налягане и т.н., се съдържа в GOST 52134-2003.

А вот с самотечной канализацией ситуация куда забавнее: российскими стандартами регламентируется сортамент лишь для полиэтилена, причем ГОСТ 22689.1-89 предусматривает… три типоразмера - 50, 90 и 110 мм. Безнапорные трубы из ПВХ и полипропилена производятся по техусловиям и на основе заключенных с заказчиками договоров.

Да се ​​върнем в GOST 52134-2003. Според документа, маркировката на пластмасови тръби за тръбопроводи под налягане може да включва:

• Максимално допустимо работно налягане при 20 ° С. Показва се с буквите PN и се показва в атмосферата.
• Параметър SDR, описващ съотношението на външния диаметър към дебелината на стената. Колкото по-висока е неговата стойност, толкова по-ниска е якостта на опън на тръбопровода.
• Външният диаметър и самата дебелина на стената.
• Посочване на материала, от който е произведен продуктът. Като правило се използва следното означение:

Обратите внимание! Это неполный перечень описываемых стандартом материалов. Мы намеренно опускаем экзотику вроде хлорированного поливинилхлорида или полибутена - просто потому, что шансы встретить их в строительном магазине стремятся к нулю.

Така че, нека да преминем към размерите. Уви, ще трябва само да идентифицираме техните граници и да не даваме пълен списък.

Поливинилхлорид

Минимальный диаметр, предусмотренный стандартом для PVC-U, равен 12 миллиметрам. Максимальный - 1000. Толщина стенок варьируется от 1,5 до 30,6 мм.

Обърнете внимание! Асортиментът в стандарта не означава, че всички продукти, налични на руския пазар, ще съответстват точно на размерите, посочени в него. Не само, че много специфични продукти се произвеждат според спецификациите, не забравяйте за вноса. Например в документа не е предвидена пластмасова тръба от 70 мм; но китайските доставчици го предлагат.

полиетилен

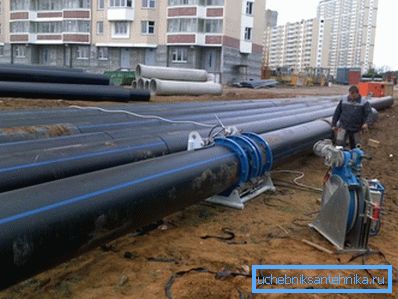

Както вече беше споменато, този полимер се използва широко за полагане на главни водопроводи.

В допълнение към диелектричните свойства и изключителната устойчивост на агресивни среди, полиетиленът е удобен за поддържане на еластичност при отрицателни температури. Наземните движения, образуването на ледения корк в тръбопровода и други фатални събития, които са фатални за стоманата и чугуна, в този случай ще доведат само до временна деформация с връщане към предишните размери и геометрия след отстраняването на фактора, който я е причинил.

Какво ще кажете за размерите?

• Минимальный диаметр - 16 мм. Максимальный - 1600.
• Дебелината на стената варира от 2 до 61,5 мм.

Полипропилен

Минимальный наружный диаметр имеет пластиковая труба 10 мм. Максимальный размер - опять-таки 1600. Толщина стенки - от 1,3 до 61,2 мм.

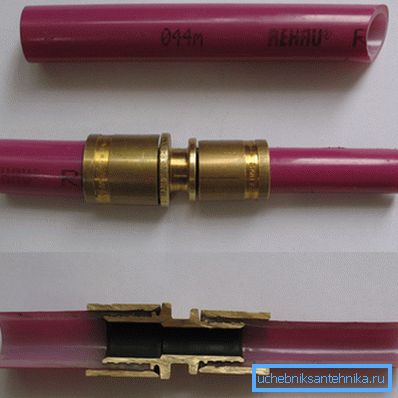

Омрежен полиетилен

Диаметърът варира от 10 до 250 милиметра, стените могат да имат дебелина от 1,3 до 34 мм.

приложения

И сега нека се върнем към по-практична област. Какви размери трябва да използвам при изграждането на водоснабдителни, отоплителни или канализационни системи от собствените си ръце?

Водопровод, отопление

• Пластиковая труба 16 мм используется для подключения одного - трех сантехнических приборов (смесителей, душевых кабин, бачков унитазов и т.д.). Ее же можно применить для укладки в теплый пол (в этом качестве обычно используется сшитый полиэтилен) или для коллекторной разводки отопления.

• 20 мм е достатъчно за разпределение на водоснабдяването във вилата с 4-6 водопроводни инсталации и за отоплителната система с принудителна циркулация, обслужваща къщата с площ до 100 м2.
• 25 мм се използват като решетки за отопление и водоснабдяване в къщи с етаж не повече от 5.
• Диаметърът от 32 мм е типичен за подемници в къщи с голям брой етажи и за бутилиране на вода и отопление с малък брой апартаменти.
• 40 мм - розлив в многоквартирном доме или в коттедже с гравитационной (самотечной) системой отопления.

Канализация

За канализационните системи без налягане е характерно следното разпределение на размерите:

• Пластиковая труба 50 мм используется для подключения 2 - 3 умывальников, моек, душевых кабин и т.д. Короче говоря, любых сантехнических приборов, за исключением унитазов.

Важно: пластмасова тръба с диаметър 75 мм и повече се използва за свързване на едновременно използваната баня и душ кабина. За какво се отнася инструкцията? С факта, че когато пълната баня бъде източена, 50-милиметровата канализационна система ще бъде запълнена; нормалното изтичане от душ кабината няма да изчезне.

• Пластиковая труба 90 мм используется сравнительно редко, преимущественно - для подключения инсталляций подвесных унитазов. А вот 110-миллиметровая, напротив, крайне востребована: этот диаметр применяется для подключения унитаза, прокладки стояков канализации и лежневок (горизонтальных веток, объединяющих стояки).
• 150 - 600 мм используются в качестве выпуска на колодец и для транспортировки стоков между колодцами.

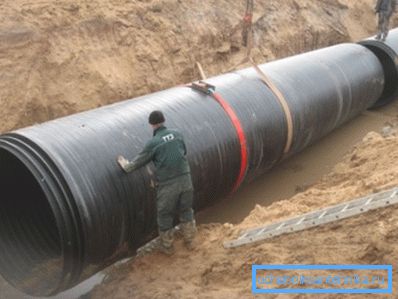

• Диаметър от 600 мм е типичен за колекторите, които обединяват канализацията на целия квартал на града.

Заключение

Надяваме се, че нашият материал ще помогне на читателя да избере оптималното решение за инсталиране на комуникации в неговата къща или апартамент.

Както винаги, видеоклипът в тази статия ще ви предостави допълнителна информация. Успех!
