Pvc гофрирана тръба за електромонтажни работи

Извършвайки външно или вътрешно полагане на нисковолтови и силови кабелни мрежи, за безопасна и безпроблемна работа е важно да се осигури надеждна защита на захранващия кабел от влага и външни механични повреди.

Най-подходящото средство за защита в този случай е гъвкавата гофрирана тръба, изработена от твърд поливинил хлорид, чието използване спомага за решаването на няколко проблема наведнъж.

Полагане на електрически кабели в гофрирани ръкави.

Уплътняване на гофрирани тръби при индивидуално изпълнение

За да има представа за правилното изпълнение на електрическата инсталация, тази статия ще разгледа основните аспекти на използването на пластмасова гофрирана тръба за полагане на кабелни линии по домовете.

Също така ще бъде представена стъпка по стъпка инструкция, описваща технологията на полагане на кабела в защитна гофрирана втулка, използваща проводник.

Електромонтажни гофрирани втулки с различни диаметри.

Технически спецификации

Трябва веднага да се отбележи, че този тип продукти е проектиран специално за изграждането на електрически мрежи, така че физическите свойства и основните технически характеристики на PVC вълноводните тръби са в пълно съответствие с всички строителни норми и правила за пожарна безопасност.

  1. Твърдият PVC не е абсолютно повлиян от влага и най-агресивна среда, той е устойчив на ултравиолетови лъчи, не застарява с времето и не се срутва под въздействието на озон, така че да може да се използва както за вътрешна, така и за външна работа.
  2. Работният температурен диапазон е от -20 ° C до +80 ° C.
  3. Поливинилхлоридът е самозагасващ се материал, който не поддържа самозапалване, така че да може да се използва за инсталиране на електрически кабели, както в дървени, така и в тухлени сгради.
  4. Минималното съпротивление на изолацията при напрежение 500 V е 100 mΩ, а индексът на диелектричната якост не е по-малък от 2 kV, което го прави възможно да се използва в електрически инсталации с напрежение до 1000 V.
  5. Номинальное сопротивление сжатию, в зависимости от типа трубы составляет: для легкой серии 320 Н/5 см, для тяжелой - 750 Н/5 см, и для сверхтяжелой – 1250 Н/5 см.
Правилно полагане на електрическите комуникации в предварително нарязания стробон в стената.

Обърнете внимание! При търговията на дребно, гофрираните тръби се доставят навити на рулони с дължина от 50 до 200 м и тяхната цена зависи главно от външния диаметър. Цветът е най-често светло сив (RAL 7035), но има и други (черни, оранжеви) цветове.

Избор на диаметър

При индивидуална жилищна конструкция най-често се използват пластмасови маркучи с външен диаметър от 1ш до ш3 мм. Изборът на желания диаметър трябва да се извърши в съответствие с горната таблица 1, в зависимост от броя и напречното сечение на използваните проводници.

Таблица1.

Зоната на напречното сечение на проводника, mm ?. Брой жици, бр. Диаметър на външната тръба, mm.
1,5 2/з/ч/5 1ш/1ш/20/20
2,5 2/з/ч/5 1ш/1ш/20/25
ч 2/з/ч/5 20/20/25/25
ш 2/з/ч/5 20/25/32/ли2
10 2/з/ч/5 25/32/ли2/ч0
2/з/ч/5 32/ли2/ч0/ч0
25 2/з/ч/5 32/ч0/50/50
35 2/з/ч/5 ч0/50/50/ш3
50 2/з/ч/5 50/50/ш3/ш3
70 2/ли/ч 50/ш3/ш3
95 2/ли ш3/ш3
120 2 ш3
150 2 ш3

Обратите внимание! В соответствии с данными таблицы, можно сделать вывод, что физические характеристики гофрированной трубы ПВХ 1ш мм позволяют использовать ее для прокладки двух или трехжильного провода сечением от 1,5 до 2,5 мм?.

Предпазни пластмасови държачи за стенен монтаж.

Обхват на приложение

Изхождайки от практиката на използване на гофрирани маркучи в индивидуална конструкция, при извършване на електроинсталационна работа със собствените си ръце, следва да се използват следните правила за оптимален избор на външен диаметър.

  1. Монтаж в трубах электропроводки настенных и потолочных светильников - D = 1ш мм.
  2. Подключение выключателей освещения и потребительских штепсельных розеток - D = 20 мм.
  3. Прокладка кабеля в пластиковых трубах между электрощитом и распределительными коробками - D = 25 м.
  4. Соединение главного электрощита с распределительным щитом - D = 32 мм.
  5. Для проходки потолочных и межэтажных перекрытий, в зависимости от количества проводов выбирается диаметр трубы от ч0 до ш3 мм.
  6. Для прокладки коаксиальных, оптоволоконных и телефонных кабельных сетей может использоваться гофрированный рукав диаметром от 1ш до 25 мм.

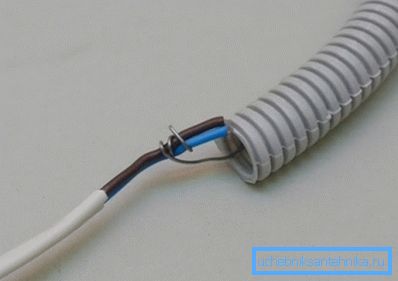

Снимката показва как да фиксирате края на проводника към проводника, преди да го затегнете в ръкава.

Технология за натрупване

Най-често пластмасовата втулка се освобождава със сонда, т.е. с тънка еластична метална тел, която е във вътрешния й лумен по цялата дължина.

Наличието на сонда значително ускорява работата на електрическата мрежа и улеснява затягането на кабела в гъвкава гофрирана тръба.

  1. Преди да затегнете кабела, трябва да измерите необходимото количество от гофрираната втулка и леко да я отрежете, без да отрязвате проводника на сондата.
  2. На мястото на разреза, разредете краищата на гофрирането в различни посоки и изрежете телта с резачите на тел, като огънете краищата си отвън към краищата на тръбата, като я предпазите от навиване навътре.
  3. На единия край на сондата свържете електрическия кабел, изправете ръкава и гладко преместете жицата по цялата дължина на телта в гофрираната тръба.
  4. Закрепете краищата на телта с възли или пластмасови скоби от външната страна на гофрирания маркуч, което им попречи да попаднат във вътрешния лумен.
  5. Поставете пластмасовата тръба с кабела, затегнат в нея, в предварително изрязаното в шасито или я фиксирайте към стената, като използвате специални пластмасови държачи.
Фиксиране на краищата на кабелите след затягане в гъвкава втулка.

Заключение

След като прочетете тази статия, става ясно, че използването на гъвкава пластмасова гофрирана тръба е универсален метод за полагане на кабелни комуникации при изграждането на сгради от всякакви материали. За повече информация можете да гледате видеоклипа в тази статия или да прочетете подобни материали на нашия уебсайт. Отзиви за най-добрите автомобили 2016, 2017, 2018: Видео, цени, спецификации. Ревюта на новите автомобили.
