Профилна правоъгълна тръба - размери и характеристики

Профилни правоъгълни тръби - това е специален тип тръбни валцувани продукти. Уникалността на този продукт се състои основно в нестандартната форма на напречното сечение. В тази статия ще разгледаме по-отблизо характеристиките на тези продукти, техните съществуващи размери и обхвата на приложение.

Характеристики на профилни тръби

Необичайната форма на напречното сечение на този продукт се дължи основно на неговата цел. Правоъгълни и квадратни тръби не се използват в тръбопроводите, а се използват в стоманени конструкции. Факт е, че кухата тръба има същата сила като изцяло металния прът и тежи 30-40% по-малко.

По този начин използването на този материал позволява да се намали теглото на металните конструкции и тяхната цена, докато тяхната сила и цена ще останат непроменени. Вярно е, че трябва да се отбележи, че тези свойства на продукта са само ако са изпълнени в съответствие с GOST 8645 - 68.

С други думи, профилните тръби имат висока якост само за определени размери на напречното сечение. Дори леко отклонение от нормите може да повлияе на общата якост на металната конструкция или да увеличи нейната маса.

Освен това конструктивните изчисления на конструктивните стоманени греди за твърдост обикновено се основават на стандартни размери, чиито стойности са посочени в таблиците на съответните GOST. Съответно, ако размерите на профилите не отговарят на стандартите, изчисленията ще бъдат неправилни.

От какво зависи размерът?

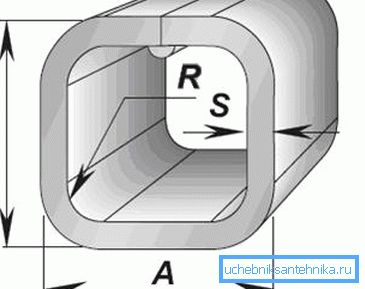

По размер трябва да се разбира:

• Височина на стените на продукта;
• широчина;
• дебелина;
• Радиус на закръгляване.

Всички тези параметри обикновено зависят от метода на производство на продуктите.

В индустрията в момента има три технологични процеси за производството на тези продукти:

• Технология на студената деформация на стандартна тръба;
• Технология на горещата деформация;
• Формиране на профила и след това заваряване на фуги на тръби.

Характеристиките на тези технологични процеси засягат:

• Метод за привеждане в съответствие (калибриране) на профилната секция на продуктите;
• дебелина стенок;
• Радиус на закръгляване и пр.

Освен това, нека разгледаме по-отблизо характеристиките на продуктите, произведени чрез различни производствени техники.

Обхват на приложение

Обхват на приложение профилированных труб весьма обширна.

Най-често те се използват:

• В строителството - при издигането на различни павилиони, тенти, сергии и др.
• При производството на мебели - рафтове, рафтове, училищни мебели и др.
• Автомобилна промишленост - в производството на каравани и рамки и др.
• Селско стопанство - за рамки за оранжерии на тръби и други структури.

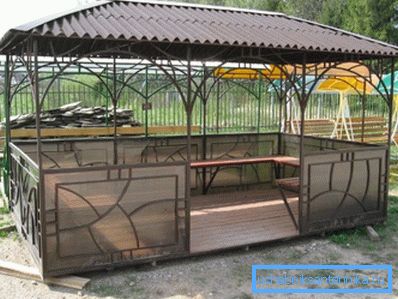

Разбира се, този материал може да бъде полезен в домакинството, от което можете да направите собствени ръце беседки, огради, градински мебели, стълби и много други.

достойнство

Сред предимствата на този материал са следните точки:

• сила;
• Леко тегло;
• Достъпна цена благодарение на кухината на материала;
• Голям асортимент - благодарение на това е възможно да изберете продукта с най-подходящия размер на раздел.
• Пластичност - ако е необходимо, продуктът може да бъде сгънат, например, с дъга.
• Лесна инсталация поради ниското тегло. Инструкциите за монтаж се състоят от обичайното заваряване на части.

Съвет! Възможно е да се монтират метални конструкции не само чрез заваряване, но и чрез болтове. Такава връзка се използва обикновено за сглобяеми стендове, скелета, всички видове търговско оборудване и др.

Видове профилни тръби

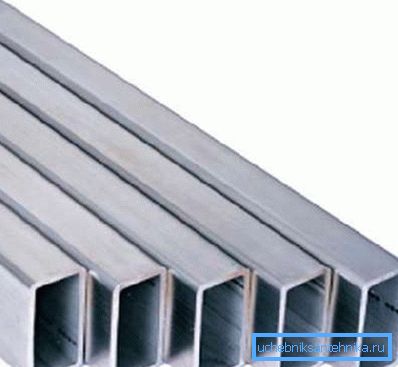

горещовалцувани

Процесът на производство на горещо валцувани продукти за тези продукти е както следва:

• Заготовката под формата на ръкава или стъклото се нагрява, за да се увеличи пластичността.
• След това заготовката се търкаля чрез формоване на ролки, в резултат на което се образува тръба с кръгло напречно сечение.
• Тогава полуготовият продукт се изпраща до формовъчна машина, където се трансформира в квадрат, овал или правоъгълен продукт.
• Следващата стъпка е охлаждането на заготовката и преобръщането на калибриращите ролки.
• Когато продуктът е готов, той се нагрява до температурата на образуване на зърното и постепенно се охлажда в естествени условия. Тази операция ви позволява да премахнете напрежението в кристалната решетка.

В резултат на това получаваме продукти, отговарящи на GOST, според които размерът на стената на тръбата не може да бъде по-малък от 60 мм. Т.е. ако секцията има правоъгълна форма, височината на правоъгълника не може да бъде по-малка от зададената стойност.

Сортамент профильной прямоугольной трубы по ГОСТу 8639 - 82 (на квадратные профили) содержит около двух десятков типоразмеров. Столько же типоразмеров определено и ГОСТом 8645-68. Причем габариты сечения меняются от 60х60 мм до 230х100 мм. Правда, производство горячекатной квадратной трубы допускает предел в 180х180 мм.

Що се отнася до други размери, профилните правоъгълни тръби съгласно GOST 8639-82 могат да имат:

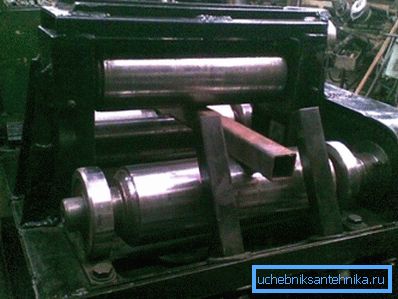

Студено валцуване

Технологията за производство на профилирани тръби чрез метода за студено валцуване се състои от следните етапи:

• В первую очередь выполняется заготовка - осуществляется высадка круглого отверстия в шайбе.
• След това заготовката се валцува, което води до образуване на тръби с кръгло напречно сечение.
• След това продуктът се навива в пресата и върху ролките.
• Тогава, както в предишния случай, се извършва калибрирането и нагряването (освобождаването) на крайния продукт.

Тази технология позволява да се получат по-малки размери на профилната правоъгълна тръба и нейните тънки стени. Според GOST минималната височина на секционния ръб е 10 мм. Максималният размер на профила е ограничен от 120x120 мм.

Този стандарт съдържа 17 стандартни размера, определени от GOST 8639-82, както и 16 стандартни размера, определени в GOST 8645-68. Като цяло можем да кажем, че изборът на продукти от този тип е оправдан в случай, че се нуждаем от безшевни тръби с тънки стени.

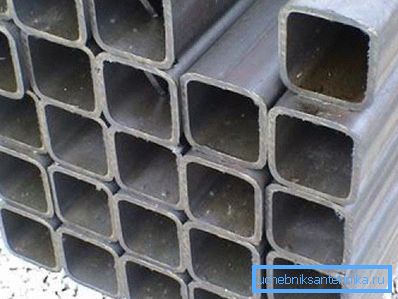

заварени

Производственият процес за заварени правоъгълни профили е както следва:

• На първо място се формират междинни заготовки, които се отрязват от огромния стоманен лист.
• След това обработваемото изделие е оформено така, че да образува тръбна секция.
• Следващата стъпка е заваряването на шева чрез индукционно топене и заваряване или в среда на инертен газ.
• Крайният етап на производството е калибрирането на полуготовия продукт чрез метода на студената деформация на ролките.

Силата на тези продукти практически не се различава от безшевните, тъй като заваръчните шевове намаляват твърдостта само с 5-10%. Но тази технология, за разлика от всичко по-горе, ви позволява да изпълнявате тръби с дебелина на стената от 1 mm до 5 mm. Според GOST 30245 2003 минималният размер на разрез е 40x40 мм, а максималният размер е 300х300 мм.

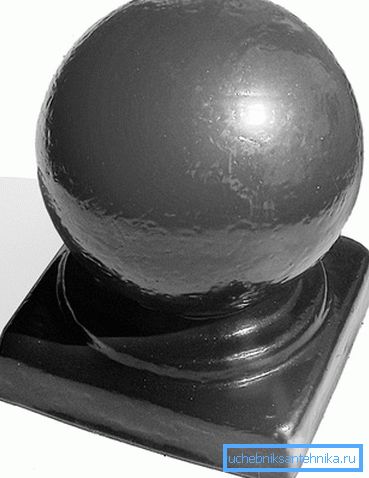

Съвет! При монтажа на конструкции от профилни тръби, например декоративни елементи, можете да използвате всички видове фитинги - върхове и други елементи.

Тук, може би, и всички основни характеристики на въпросния материал.

заключение

Профилните тръби имат редица предимства, основната от които е добра здравина. Благодарение на горните свойства на тези продукти и широкия диапазон, областта на тяхното приложение е много широка.

Единственото нещо, което продуктите трябва да отговарят на някои GOST, само в този случай те имат високи якостни характеристики. От видеото в тази статия можете да получите повече информация по тази тема.
