Популярни методи за свързване на тръби - подробен преглед

При инсталиране на отоплителна система, канализация и водоснабдяване, ще трябва да решите проблема с свързването на тръбите. В този случай е необходимо да се вземе предвид материалът, от който е направен тръбопроводът, условията на работа на системата и много други параметри. Изучавайки разнообразието от съществуващи методи на свързване, не е излишно да се разглеждат най-популярните варианти.

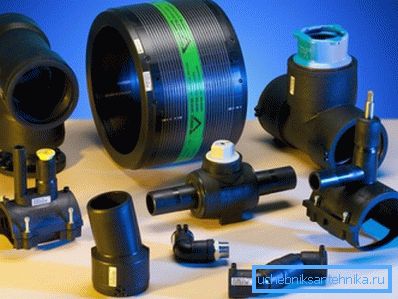

Класификация на тръбните съединения

За удобство всички видове тръбопроводни връзки са разделени на две големи групи:

• отделим - Можете да разглобите съединението със собствените си ръце, без да нарушавате целостта на материала. Класически пример в тази група може да се счита за резбова връзка, краищата на резбата се отрязват до края на секциите на тръбопровода и ако е необходимо, съединението може да бъде демонтирано без проблеми;

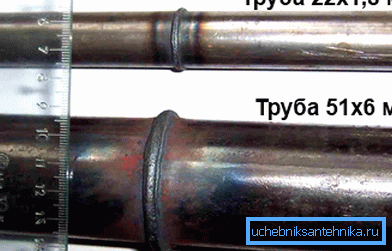

• неотделим - разглобяването е възможно, но материалът на тръбопровода ще пострада. В този случай може да служи за пример заварено съединение. Заваряването на метала няма да позволи разкомплектоването на тръбопровода в бъдеще, той може да бъде разрязан само на парчета.

Предложената класификация е твърде обща. И ако в случая на "всичко в едно" няма толкова много опции (заваряване, залепване или свързване на гнездо), тогава в категорията на разделените стави могат да се разграничат няколко интересни начина.

Популярни видове тръбопроводни връзки

В допълнение към практичността, при избора на типа докинг е необходимо да се вземат предвид и свойствата на материала, както и начина на работа на тръбопровода. Например, канализацията в частна къща работи в режим без налягане, така че обичайната връзка на гнездото е подходяща.

Но в случай на инсталиране на отоплителна система ще изисква нещо по-надеждно. Следните са най-често срещаните методи.

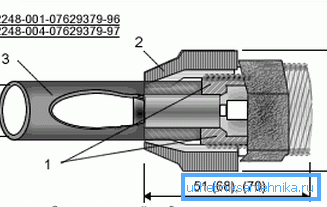

Връзка с резба

Тя може да се счита за класически начин, който се прилага преди десетки години.

Инструкцията не се е променила оттогава, е необходимо да се действа в такава последователност:

• Монтажът е тестван и на тръбата е направена маркировка, на която е необходимо да се нарязва нишката;

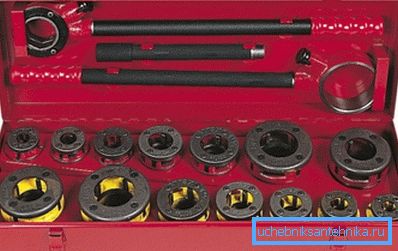

• Всъщност резбата се нарязва. Тръбопроводът за удобство трябва да бъде фиксиран в закачалката, най-малкото несъответствие на умре, когато потупването може да причини изтичане в бъдеще;

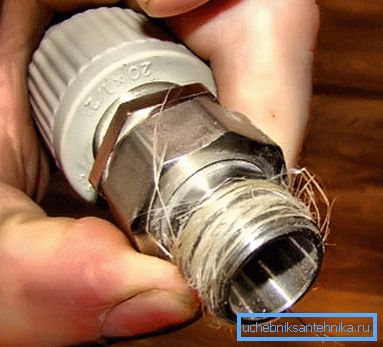

• пренавиване се извършва - нишката е просто навита с ленена нишка или синтетичен уплътнител. Неговата цена е минимална, а стягането на ставата значително се увеличава;

• върху резбата е завинтена върху фитинга. Тръбите с резба са класифицирани като отделяеми, което улеснява разглобяването и почистването на тръбопровода.

Обърнете внимание! Нарязването на резбата леко отслабва напречното сечение. Ето защо, когато е възможно, избягвайте механичните влияния на кръстовището.

Използване на фиксиращо приспособление

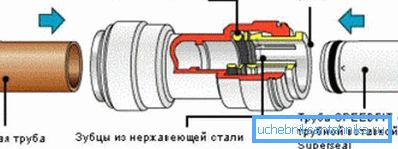

Използването на такова оборудване позволява свързването на равномерни тръби от различни материали. Връзката е направена с възможност за разглобяване, което може да се отдаде и на предимствата на използването на крепежни елементи.

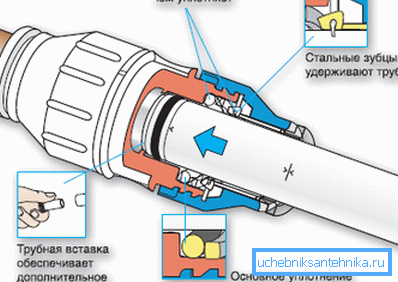

Когато за свързване на различни материали се използва крепежно съединение от тръби, от една страна съединението е запечатано от съединителна гайка и компресионен пръстен, а от друга - от клечка.

Докингът се извършва в следния ред:

• върху тръбата се поставя върху съединителната гайка и кръглия пръстен (в тази последователност);
• след това гайката се затегне, пръстена се деформира и плътно притиска края на тръбопровода до края на фитинга;
• От друга страна, тръбата се вкарва просто в скобата и се натиска, докато се спре. Дизайнът създава достатъчен натиск върху него, така че силата на фугата е гарантирана.

Подвижна връзка

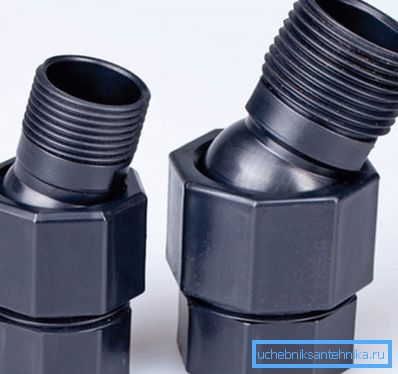

Понякога стандартните фитинги не позволяват тръбите да се съединяват под прав ъгъл. В този случай можете да използвате шарнирното съединение на тръбите. Този начин на свързване ще бъде полезен и поради това, че ъгълът на наклон може лесно да бъде променен, без да се демонтира част от тръбопровода.

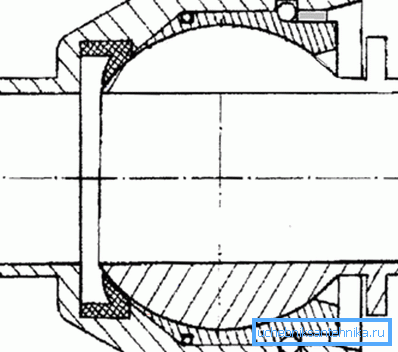

Такива свързващи части вече се продават в сглобена форма и мобилността се постига поради не съвсем обикновения дизайн на камбаната. Самата камбана е достатъчно широка и частта от тръбата, която е поставена в нея, има сферична форма. Пространството между края на тръбопровода и вътрешната повърхност на камбаната е изпълнено с каучукови вложки и слой смазка.

Обърнете внимание! Ресурсът на този тип докинг е ограничен (производителят посочва гарантиран брой завои), така че без да е необходимо да не се огъва или развързва тръбопровода.

Що се отнася до ъгъла на въртене, той обикновено е в диапазона от 40-50 °. Големите ъгли на завъртане усложняват конструкцията на въртящата се част и застрашават целостта на съединението. Транспортирането на агресивни течности значително скъсява живота на шарнира.

Тръбопроводи с високо налягане

В дома си с високо налягане е малко вероятно да работи (натискът във водопровода не може да се счита за такъв). Но в индустрията често течностите се транспортират под значителен натиск, което поставя по-строги изисквания за ставите.

Тръбните връзки с високо налягане с голям брой завои и фитинги, инсталирани на тези места, ще имат ниска степен на надеждност в сравнение с тръбопровода с минимален брой завои.

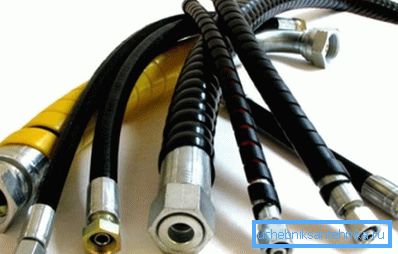

За да се реши този проблем, RVD - маркучи с високо налягане често се използват. Външно, такъв ръкав изглежда като обикновен гумен маркуч с метални фитинги от двете страни.

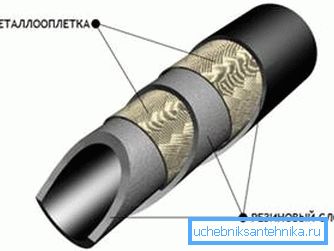

Въпреки външния вид, дизайнът на RVD е сложен. Маркучът се състои от вътрешен слой от специална гума и се постига здравина благодарение на мощната рамка, изработена от метални нишки. Често има няколко такива мощни рамки.

Основното предимство на такива маркучи е, че търнът се превръща гладко и устойчивостта на потока течност е минимална. Краищата на RVD са свързани към тръбопровода посредством метални фитинги.

Американец - простота и надеждност

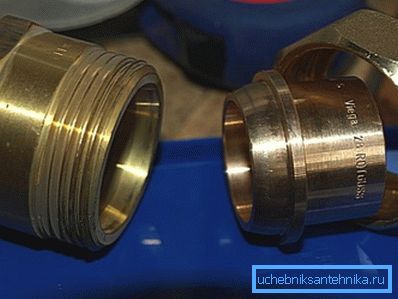

Всеки тип свързване на тръбите трябва да бъде надежден и, ако е възможно, да се позволи разглобяването на тръбопровода възможно най-бързо, без да се демонтира останалата част от тръбопровода. По тези параметри американецът е извън конкуренцията.

За да свържете 2 секции от тръбопровода по този начин, се нуждаете от 2 резбови фитинги (един от тях с ограничителна яка), гумено уплътнение и гайка. Краищата на тръбопровода трябва да имат вътрешна резба.

Американската тръбна връзка се осъществява в следната последователност:

• част с външна резба се завинтва върху тръбопровода с вътрешна резба;
• След това завъртането на парчето с рамото трябва да се постави върху уплътнението и съединителната гайка, след което фитинга също се завинтва върху тръбата;
• След това само външната гайка се завинтва върху външната резба на обръщащото приспособление.

Обърнете внимание! За разлика от повечето други видове докинг, за разглобяване на част от тръбопровода не е необходимо да се разглобява напълно. Целият процес на сглобяване / демонтаж се извършва само с една гайка.

Т-съвместно

Т-съвместно труб может быть под прямым либо под острым углом, оно необходимо, когда в существующий трубопровод нужно врезать еще одну трубу. Примером может служить врезка канализационной трубы, идущей из квартиры, в стояк. Обеспечить врезку можно двумя способами – с помощью специальных фитингов или сваркой (если трубы металлические).

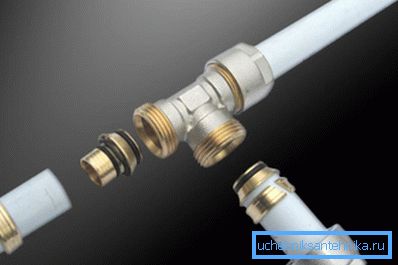

Що се отнася до фитингите, за тази цел се използват тройници и пресичания, тези елементи позволяват създаването на сложен възел. Такава връзка с чашата може да бъде осъществена чрез всеки от описаните методи. Могат да се използват навиващи се фитинги, PP заваряване (в случай на полипропиленов тръбопровод), съединителна тръба (когато става дума за канализация) и др.

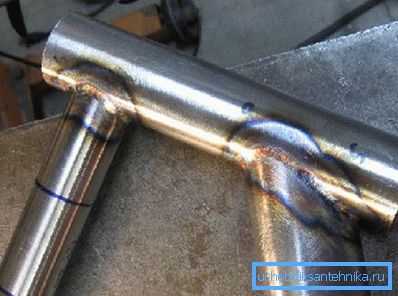

Рязането на метални тръби чрез заваряване е рядко и доста трудно за начинаещи водопроводни инсталации. Основният проблем тук е точното маркиране на жлеба на тръбата, в която трябва да се срине, и в края на тръбопровода, който ще бъде прикрепен.

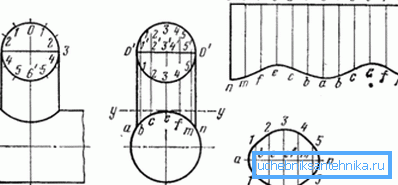

За да разрешите този проблем, можете да използвате специални шаблони, в които, в зависимост от диаметъра, можете да видите криви, които маркират очертанията на изреза, можете също да използвате специални програми за маркиране.

  Обърнете внимание! Ако изрезите не съвпадат перфектно, слотовете ще трябва да бъдат заварени с парчета метал, което ще отрази негативно тежестта. Ето защо трябва да се обърне внимание на маркирането.

Тръбна връзка

Тръбна връзка труб относится к классу разъемных и состоит из собственно штуцера (обычная втулка с резьбой и ограничительным буртиком), уплотнительного кольца и накидной гайки.

Процедурата за присъединяване към секциите на тръбопровода по този начин донякъде прилича на американец:

• на съединението (храста с дърворезба) е необходимо да поставите уплътнителен пръстен и накидную гайка;
• След това съединението се завинтва върху резбованата тръба;
• за да завърши връзката, остава само да се завинти съединителната гайка върху съединителя или края на другия тръбопровод.

Този метод често се използва, когато измервателното устройство трябва да бъде вградено в съществуваща система. Монтажът е удобен, тъй като няма почти никакви ограничения на диаметрите на свързаните елементи, за да се осигури стегнатост, че е достатъчно просто да се избере правилния диаметър на фитинга.

Grublochnoe връзка

Этот тип соединения можно считать одним из простейших. Grublochnoe връзка труб относится к категории бессварных разъемных типов стыковки трубопровода.

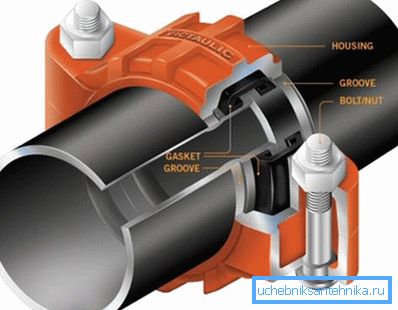

Gruvolok - обща скоба, която ви позволява бързо да се комбинирате в една цяла 2 тръби. Дизайнът на този елемент е съвсем прост - пластмасовият корпус, вътре в който е гумено уплътнение и болтове от двете страни. Затягането на болтовете създава необходимия натиск, гуменият маншет се деформира, плътно съседен на повърхността на тръбопровода, като по този начин се гарантира затягането на съединението.

Безжичното свързване на тръбите е най-добрият вариант по отношение на поддръжката на тръбопроводите. По всяко време болтовете могат да бъдат разхлабени, скобата е извадена и почистена или заменена с повредена тръбна секция.

Дизайнът на някои от жлебовете е малко сложен и в долната част има издатина по цялата обиколка. В тръбопровода на определено разстояние от съединението трябва да има канал, когато се свързва изпъкналостта към жлеба, да влезе в този жлеб, осигурявайки допълнителна здравина на съединението.

В заключение

Не може да се постави тръбопровод без да се изправи пред проблема за докинг в отделни секции. Изберете между различни варианти, всяка от които има своите предимства и недостатъци. Статията дава кратък преглед на популярните начини за присъединяване към газопровода.

Началото на водопроводчика с помощта на тази информация ще бъде в състояние да определи оптималната версия на инсталационната работа. Видеоклипът в тази статия обсъжда някои видове връзки за включване.
