Полагане на тръбопроводи: методи и материали за магистрали и

Какви методи са поставени тръби за водоснабдяване? Как се полагането на тръбопровода от полипропилен при входа на топла вода във вилата? Как се поставят главните водопроводи под натоварените магистрали и основите на сградите? В тази статия ще се опитаме да запознаем читателя с някои аспекти на изпълнението на тези творби.

Частна къща

Да започнем с информация с практическа стойност за собствениците на вили. Каква е инсталирането на водоснабдяване и как тя се вмества в земята?

Материал

Обикновено във вилата има само студена вода. Топлата вода и отоплението са организирани вътрешно; Газ, електричество, дървесина, въглища, пелети (пресовани пелети от дървени стърготини) и др. Могат да се използват като топлинни източници.

В този случай, най-рационалното използване на полиетиленови тръби.

Защо?

• Полиетиленът е изключително издръжлив, Животът на тръбата се оценява най-малко 50 години.
• Той е устойчив на корозия (както и на всички други полимери).

В допълнение: полиетиленът е изключително устойчив на агресивна среда. Той е от тази пластмаса заедно със стъклени съдове, в които се доставят концентрирани киселини и алкали.

• Полиэтилен - диэлектрик, Ако е така, не можете да се страхувате от скитащи течения и появата на електрохимични процеси, които разрушават спирателния вентил.
• Неговата повърхност не превишава нивата на варовик, което отличава материала от стоманени тръби.

• В полза на полиетиленови тръби казва тяхната цена: при една и съща производителност тя е 1,5-2 пъти по-ниска от тази на не-галванизирана стомана.
• Накрая, полиетиленът запазва своята еластичност при ниски температури, На практика това означава, че дори когато водата замръзва, тръбата няма да бъде счупена от натиска на лед: черупката ще се разтегне само леко и когато се разтопи, тя ще се върне в оригиналните си размери.

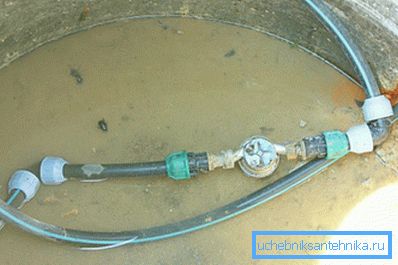

Входът от модула на водата в кладенеца е положен от една тръба: с диаметър до 180 мм се доставя в намотки и серпентина. Окабеляване в къщата може, разбира се, да се извършва от други материали; Приспособлението за сгъстяване се монтира като адаптер.

И какво е по-добре да се използва в случай, когато се използва БГВ и отопление чрез свързване към отоплителна мрежа?

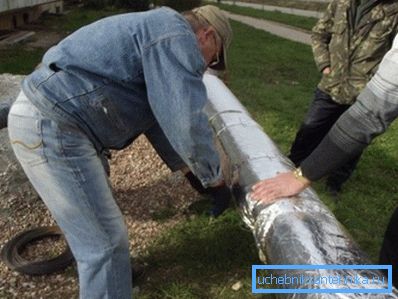

• Когато надземният вход традиционно се използва стоманена тръба, Съединенията се монтират чрез заваряване или на резба; Изолацията е направена от стъклена вата с фибростъкло или галванично желязо.

• В случай на подземно полагане, за предпочитане е да се използват армирани полипропиленови тръби. Именно армированных - потому, что они обладают большей прочностью на разрыв и обладают меньшим удлинением при нагреве. Для соединения прямых отрезков используется низкотемпературная раструбная сварка; алюминиевое армирование нуждается в предварительной зачистке в поле сварки.

Nuance: ако полиетиленовата тръба може да се огъне по време на полагане с радиус от най-малко пет от диаметрите си, завоите на полипропиленовите втулки се извършват само за сметка на фитингите.

Уплътнение в земята

На каква дълбочина водните тръби лежат, когато полагате входа в земята?

За да отговоря на този въпрос, нека се обърнем към нормативни документи.

1. Според SNiP 2.04.02-84, дълбочината на полагане на водопроводни тръби, отчитайки долната им повърхност, трябва да бъде поне половин метър по-голяма от максималната дълбочина на проникване в земята на нулева температура (дълбочината на замръзване).
2. Код на правилника SP 40-102-2000 добавя: тази дълбочина може да бъде намалена чрез използване на нехигроскопична топлоизолация.

За удобство на читателя ние даваме стойностите на дълбочината на замразяване за някои региони на постсъветското пространство.

Защо водните тръби се полагат на големи дълбочини? Всичко е очевидно: при липса на изпомпване при температура на околната среда под нулата те просто ще замръзнат. В същото време, дълбоко полагането решава проблема с деформацията на тръбата при движение по повърхността на превозните средства.

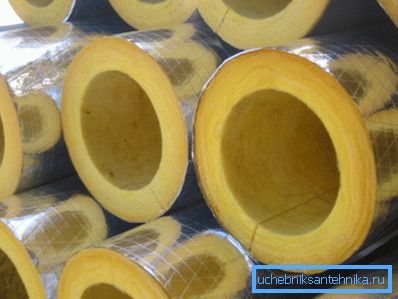

Забележка: изолацията на водопроводната тръба не гарантира нейната защита от замръзване. Това само прави замразяването по-бавно. Радикално, проблемът с размразяването при полагане на тръби на плитки дълбочини се решава само чрез подплата в обща топлоизолационна обшивка с нагревателен кабел.

Магистрали

И как се поставят главните водопроводи?

материали

До неотдавна при оформянето на системите за водоснабдяване навътре се използваше масово:

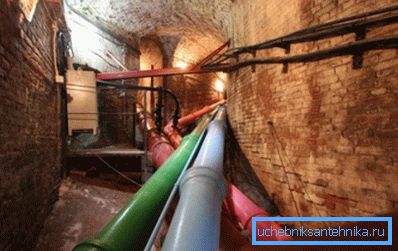

1. Чугунные трубы с герметизацией раструбных соединений каболкой (пропитанным битумом органическим волокном) и расплавом свинца. Устойчивость чугуна к коррозии позволяет многим проложенным век и более назад магистралям оставаться в строю и сейчас. Основная проблема материала - его хрупкость: подвижки грунта приводят к авариям.

1. Черная сталь. Ее использование - один из маразмов, связанных с попытками экономии средств; срок службы стального водопровода до первой аварии, порожденной его коррозией, составлял не более 10-15 лет.

В допълнение: поради натрупването на ръжда и вар, луменът на тръбата през това време намалява до 25-40% от оригинала. Познай как това се отрази на налягането на водата?

За щастие, напредъкът не спира, а сега се разпространяват по-любопитни решения.

1. Тръбите от сферографитен чугун (високоякост чугун с нодуларен графит) имат устойчивост на корозия на чугун и еластичност на нисковъглеродна стомана. Уплътнението на звънените фуги е осигурено от гумени пръстеновидни уплътнения.



2. Налягащите тръби, изработени от поливинилхлорид, са свързани чрез гнезда и тръбни съединители, като се използват същите гумени пръстеновидни уплътнения или лепилни шевове.

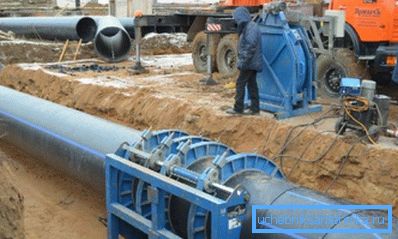

3. Накрая, главните тръби от полиетилен се свързват чрез нискотемпературно залепване: краищата на съседните тръби се сливат с електрически нагревател и се притискат една към друга. Центрирането и затягането за голям диаметър на главната линия се извършват чрез механични или с хидравлични устройства (с напречно сечение от повече от 250 mm).

Уплътнение в земята

Ако нефтопроводите и газовите тръбопроводи и отоплителните мрежи могат да бъдат положени над нивото на земята и директно по повърхността, главните водопроводи от горните съображения са погребани в земята.

Традиционната схема на полагане е ясна и позната:

1. Изкопа се изкопава по бъдещата магистрала;

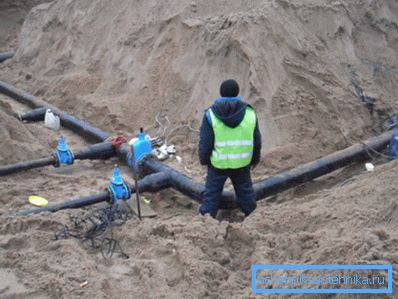

1. Заварена или по друг начин свързана, тръбопроводът се полага в изкопа на пясъчна възглавница и се напълва с почва.

Под магистралите с оживено движение тръбите често се подреждат в стоманобетонна табла, което не позволява да бъдат повредени, ако има значително натоварване на повърхността.

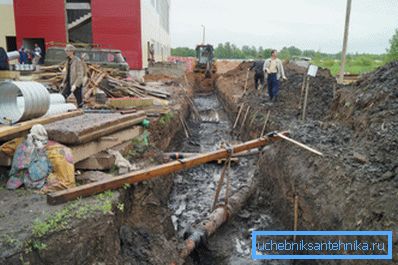

Ясно е, че това не е най-практичният начин: огромното разкомплектоване и необходимостта от ограничаване на трафика трудно ще задоволят производителя на произведения и жителите на града.

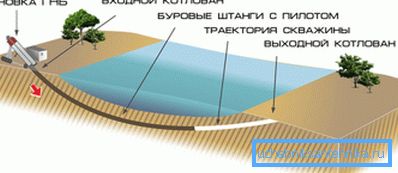

През 1971 г. започва нова ера в полагане на градски подземни тръбопроводи: Мартин Чирингтън (САЩ) е първият, който тества полагането на тръбопроводи по метода на HDD (хоризонтално насочено сондиране). Същността на метода е ясно от името му: тръбата не се вписва в изкопа, но преминава под повърхността, без да нарушава горните слоеве на почвата.

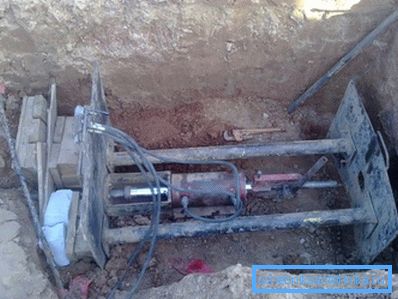

Понастоящем слагането на тръби без трепет е практикувано по няколко начина:

SNiP 3.05.04-85

Чем руководствоваться при прокладке водопровода своими руками? Базовая инструкция по проектированию и прокладке труб содержится в SNiP 3.05.04-85 "Наружные сети и сооружения водоснабжения и канализации". Приведем некоторые требования этого документа.

И така, как трябва да се извършват тръбопроводи за SNiPu?

• Для раструбных соединений с резиновыми уплотнителями угол поворота на каждом стыке не должен превышать 2 градусов при диаметре до 600 мм и 1 градуса - при диаметре от 600 мм.
• Отклоненията от проектната ос на тръбопровода не трябва да надвишават 100 mm.
• Гумените уплътнения върху камбаните не могат да се използват замразени.

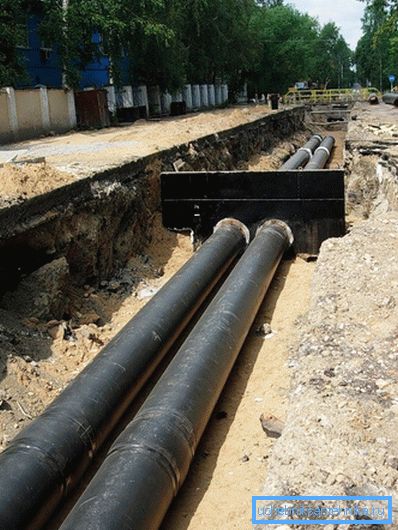

• Стоманените и стоманобетонните тръбопроводи са защитени от корозия.



• Заваряването на различни полимерни тръби (по-специално HDPE и LDPE) не е разрешено.
• Сварка стальных труб может производиться при температуре не ниже -50 градусов, полиэтиленовых - не ниже -10 градусов.

Заключение

Надяваме се, че успяхме да задоволим любопитството на читателя в областта на методите за полагане на водопроводи и материали, използвани за тази цел. Както обикновено, в тази статия можете да намерите повече информация. Успех!
