Подпори за тръбопроводи - видове и характеристики

Подкрепата е съществен елемент на тръбопроводните системи. Факт е, че дори и най-качественото свързване на тръбите много бързо ще стане неизползваемо, ако конструкцията не е стабилно фиксирана. След това ще разгледаме какви видове продукти съществуват, какво отличава плъзгащите опори за тръбопроводи от фиксирани и в какви случаи те се използват.

Обща информация

Надеждността на тръбопровода зависи от много фактори, като например:

• Климатът, в който функционира системата;
• Тегло на системата;
• Външни вибрации и много други.

Подкрепата се използва за намаляване на отрицателното въздействие на повечето от тези фактори.

Най-често те се използват в следните отрасли:

• Атомни и топлоелектрически централи;
• Транспортните мрежи за нефт и газ;
• Системи с технологично значение;
• Всички видове инженерни структури.

Според GOST 36 146 88 диаметърът на продукта може да бъде от 18 до 1620 mm. Видът на метала за тях се избира в зависимост от характеристиките на основния и самия продукт.

Най-важното изискване за даден материал е способността му да издържа на тежки товари.

Видове по видове действия

Все существующие виды опор подразделяются на два вида - подвижные и неподвижные. Выбор типа детали зависит от условий эксплуатаций магистрали и ее типа. Далее подробней ознакомимся с особенностями обоих видов ( читайте также статью Вальцовка труб: технология и специальный инструмент").

подвижен

Тези елементи се използват за организиране на наземни и надземни системи. Между тях и тръбите има специални компенсатори.

Основните им функции са както следва:

• Намаляване на въздействието на нестабилните температурни условия върху тръбите;
• Намаляване на видовете вибрации;
• Намаляване на ефектите от спада на налягането в тръбите.

Най-често тези части се използват в северните райони, които се характеризират с резки температурни промени. Основната характеристика на подвижните елементи е, че те могат да поемат само вертикални натоварвания, но в същото време не пречат на хоризонталното изместване на тръбите, което се получава в резултат на температурно разширение.

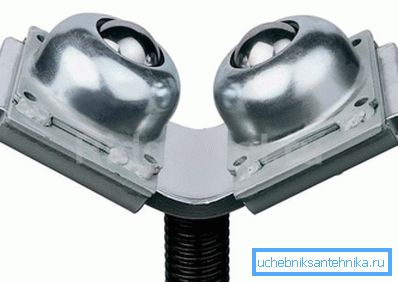

подвижен детали бывают нескольких типов:

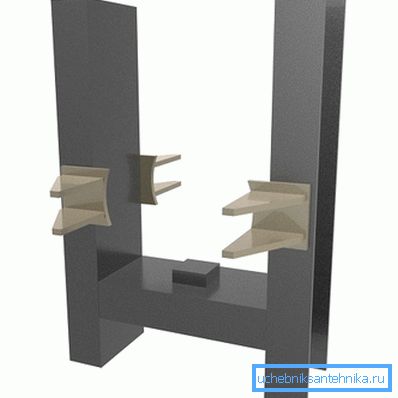

определен

Може да се използва както за полагане на земни, така и за подземни тръбопроводи. Тъй като не е трудно да се отгатне от заглавието, те фиксират тръбите както в вертикално, така и в хоризонтално положение.

Класификация по проектни характеристики

В зависимост от инсталационната технология и характеристиките на конструкцията, разглежданите части се класифицират в:

• Заварен корпус;
• Захващащ корпус;
• Open кадър;
• Щитова;
• Стръмни извити завои.

Освен това ще се запознаем с всички видове.

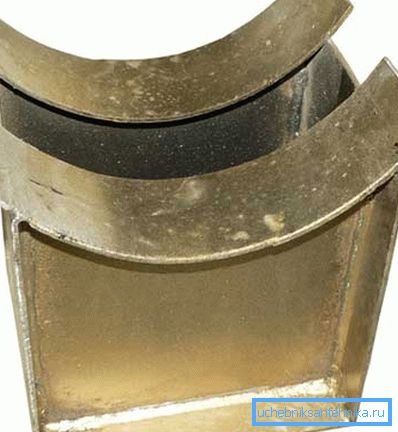

заварка

заварка изделия отличаются разнообразием видов. Они бывают подвижными и неподвижными.

Техните предимства включват:

• Ниска цена;
• Простота монтажа;
• Надеждност.

Обратите внимание! заварка детали применяются исключительно для магистралей из стали.

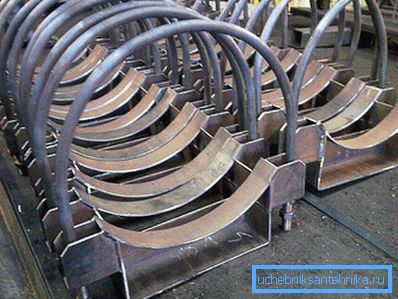

Скоби за кутии

Тези продукти също могат да бъдат мобилни и стационарни.

Те са разделени на два вида:

• С хомутом круглого типа - разрешается применять как для стальных систем, так и для некоторых других видов магистралей.
• С скоба от плосък тип - се прилага само за главната линия от стомана.

Обърнете внимание! Системите за скоба за захващане също включват системи за захващане, които се различават при наличието на усилващи елементи.

неопаковани

Всъщност тези продукти са обикновени скоби. Те също са мобилни и неподвижни. Ако първата осигурява свободно движение на тръбите, в резултат на което те се наричат ​​и скоби, последните се закрепват към основата чрез заваряване.

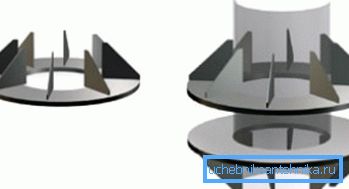

Щитова

определен щитовые опоры используют для фиксации вертикальных участков. Их установку осуществляют путем сварки. Чаще всего их используют при прохождении трубы сквозь стену.

Стръмни извити завои

Тази част е инсталирана под огъването на конструкцията. Дизайнът му може да бъде или подвижен, или неподвижен. Трябва да кажа, че тези продукти се използват не само за магистрали, но и за установяване на всички видове оборудване.

Монтажни характеристики

На първо място, трябва да се каже, че е доста трудно да се инсталират правилно опорите, така че е по-добре да не се ангажирате с тази операция със собствените си ръце, а да я поверите на специалисти. Въпросът е, че ако технологията за инсталация бъде нарушена, последствията могат да бъдат най-неприятни, тъй като тези елементи са подложени на големи натоварвания от самия тръбопровод и течностите, които текат в него.

Разстоянието между тези части зависи от диаметъра на тръбите, както и вида на транспортирания флуид и технологията на монтиране на продукта. Това разстояние също е важен параметър, на който зависи дълготрайността на тръбопровода, така че трябва да се определя от професионалистите.

Тук може би и всички основни моменти, които могат да се кажат за характеристиките на тези части от тръбопровода.

заключение

Опоры, предназначенные для трубопроводов, бывают самых разных конструкций, поэтому выбор зависит от ряда факторов. Однако, для обеспечения правильной работы конструкции, должна быть не только  правильно подобрана деталь в том или ином случае, но и соблюдена инструкция по ее монтажу (см.также статью "Цельнотянутая труба: область применения и процесс изготовления").

От видеото в тази статия можете да получите повече информация по тази тема.
