Оцветяване на боята: разлики, цел, стандарти

Съвременните инженерни, промишлени, градски и други комуникации, техните мрежи и системи са предназначени да транспортират различни вещества, които представляват заплаха за хората и околната среда. Поради това дори и в съветски времена е разработен специален документ GOST 14202 ш9 за боядисване на тръбопроводи, който стриктно регламентира коя цветна маркировка и други сигнални знаци трябва да уведомят персонала за съдържанието на тръбата, с която е необходимо да работи.

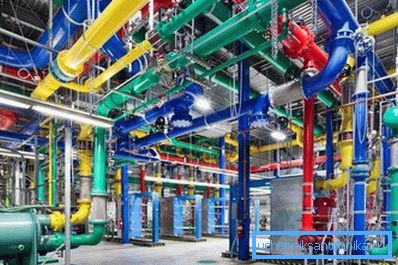

Сигурност на комуникациите

Назначение

Следва незабавно да се отбележи, че това изискване по никакъв начин не е препоръчително, освен това несъответствието или несъответствието с изискванията на SNiP е правилно строго преследвано със закон.

Это происходит не потому, что кому-то захотелось раскрасить этот мир новыми свежими красками, а потому что в случае аварии, обслуживания, а также прочих контактов и манипуляций с перечисленными объектами, службы спасения, МЧС и другие специальные службы - должны точно знать, с какими веществами им предстоит иметь дело и какие именно меры следует применять для локализации и уничтожения опасности.

Също така трябва да се припомни, че тръбопроводите носят далеч не само водата от чешмата, подовите настилки и канализацията.

Модерното производство и химическата промишленост отдавна манипулират с такива вещества като:

• Запалими и експлозивни газове от различен произход;
• Запалими и експлозивни течности от различен произход;
• Токсични газове и течности;
• Прегрята пара;
• Наситена пара;
• Вещества под високо налягане;
• Незапалими газове и течности;
• Киселини, включително димящи и концентрирани;
• Алкали с различен състав;
• Опасни органични съединения;
• Въздушен вакуум;
• Всички вещества под високо налягане;
• Други опасни или особено важни вещества.

Обърнете внимание! В допълнение към непосредствената опасност, продиктувана от химическия състав на веществото, което се транспортира, температурата (висока и ниска) играе важна роля, както и налягане и обем.

Разбира се, в случай на пътнотранспортно произшествие и изтичане, пожар или друга опасна дейност на превозваното вещество възниква спешна ситуация и службите за спешна помощ, спасителните служби, екипите за евакуация и другите участници в отстраняването на последствията от инцидента трябва да бъдат уведомени изцяло за същността и състава на източника на опасност.

Последствията от катастрофата могат да обхващат не само местни, местни, регионални, регионални, но и национални и глобални мащаби. Това обстоятелство превръща обсъжданата тема в напълно различно ниво и тук въпросите не се решават от семейния съвет - дали да се прилага боя по-евтино със собствените си ръце или да се наричат ​​художник.

Това е национален проблем, който е един от най-контролираните и отговорни на ниво министерства и ведомства на различни страни и техните съюзи.

Обърнете внимание! Цената за неизпълнение, игнориране, саботиране или неправилно изпълнение на изискванията за етикетиране е животът на много хора, целостта на инфраструктурата, работоспособността на промишлеността и животоподдържащите предприятия на градовете, болниците, други важни съоръжения, това е въпрос на запазване и защита на природни обекти, включително уникални.

Групи вещества и съответните цветове

Съгласно GOST 14202 ш9 всички пренесени вещества са решили да бъдат разделени на десет разширени групи, обединени от една или друга от общите качества.

По този начин всички вещества в първото приближение се разделят на такива групи:

1. Вода (технически, питейни, канализационни);
2. Водна пара;
3. въздух;
4. Запалими газове, включително втечнен;
5. Незапалими газове, включително втечнен;
6. Различни киселини, включително димяне;
7. основи;
8. Запалими течности;
9. Запалим е незапалим;
10. Прочие вещества.

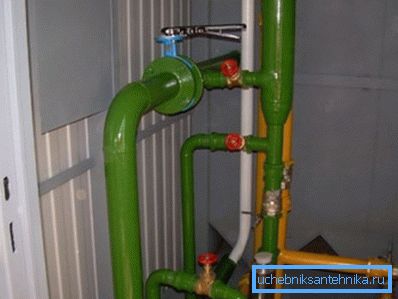

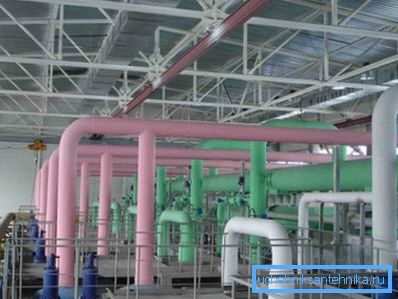

Тези разширени групи вещества отговарят на определени цветове, които показват наличието на химическо вещество в съда:

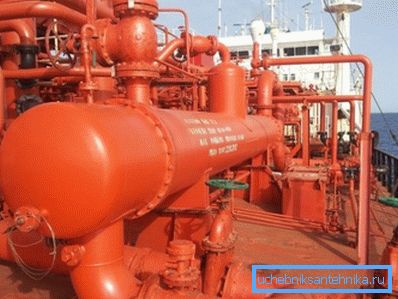

Обратите внимание! Кроме перечисленных цветов и объектов, обязательно окрашивают в сигнальный червен цвет противопожарные системы и установки независимо от их содержимого.

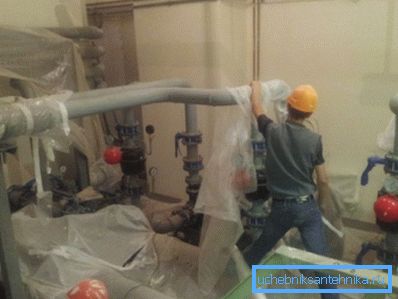

Методи за нанасяне на боята за маркиране

Идентификационният цвят се прилага с непрекъснат слой върху цялата повърхност или под формата на отделни участъци.

Методът за нанасяне на боя се избира въз основа на редица съображения:

• Местоположение на обекта;
• Диаметър на тръбите;
• Дължина на главния;
• Брой съосно разположени линии;
• Изисквания на правилата за промишлена безопасност и безопасност на живота в тази индустрия;
• Изисквания за промишлена санитария;
• Условия за видимост и прозрачност на въздушната среда в обекта;
• Осветяване на самия обект;
• Удобства за персонала;
• Общо архитектурно решение или ансамбъл от терен.

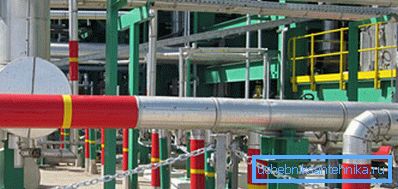

Если концентрация ярких цветов по тем или иным причинам недопустима, а также в цехах с большим числом и протяженностью коммуникаций - окраска маркировочная выполняется участками.

Ако броят на съобщенията е малък и тяхната дължина е малка, освен това, ако това не влоши условията на работа в магазините - оцветяването се извършва непрекъснато.

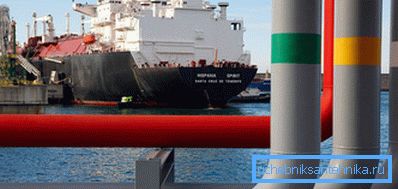

Външните обекти са покрити с непрекъснат слой, като се отчита ефектът върху покритието на слънчевата радиация и други климатични фактори.

Ако покритието се прилага вътре в магазините и производствените зони, тогава в този случай останалата част от повърхността на тръбата обикновено е боядисана в цвета на стените на стаята. Въпреки това е строго забранено използването на други маркиращи нюанси за запълване на пропуски.

Обърнете внимание! В случай на полагане на мрежата в непропускливи канали или при неканалния метод, маркирането се прилага в зоните на инспекционните камери и кладенци.

Друго важно правило: зоните на идентификационното покритие се прилагат, като се вземат предвид местните особености (метеорологични условия, климат, слънчева активност, видимост). В същото време те се намират на най-важните и важни места - кръстовища, клонове, в местата за подбор и инструментална екипировка, в пунктовете на преминаване на главните пътища през стени и други бариери, подове, прегради, както и на входа и изхода на производствените съоръжения.

Обратите внимание! Частота нанесения внутри объектов и на территории наружных установок – не менее 10 метров, на открытых магистральных трассах и трубопроводах – от ли0 до ш0 метров в зависимости от условий местности.

По ширине участки напрямую зависят от величины диаметра трубопровода. Для объектов диаметром до ли00 мм – не менее 1200 мм (четырех диаметров), для объектов, диаметр которых превышает ли00 мм – не менее ш00 мм (двух диаметров).

Ако размерите на багажните линии са наистина големи, можете да приложите настилката не по-малко от? обиколката на тръбата, отчитайки изолацията.

Обърнете внимание! Изброените правила за прилагане и размери трябва задължително да съответстват на диаметрите на основните тръби и тръбопроводи.

Опасни предмети

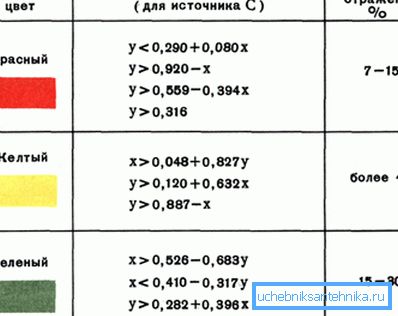

Тук GOST оставя само три основни цвята:

1. червен – взрывоопасность и горючесть, легковоспламеняемость;
2. зелен – нейтральность;

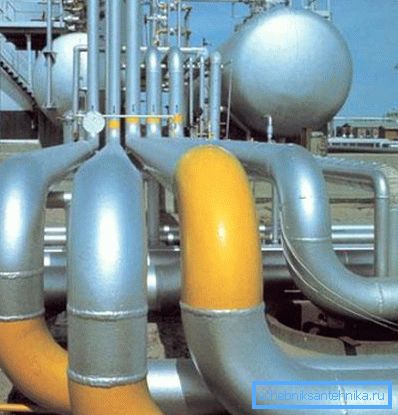

3. жълт – токсичность, ядовитость, глубокий вакуум, удушье, радиоактивность, способность наносить ожоги химического характера или просто опасно высокое давление.

За тръби, съдържащи вещества с няколко рискови фактора, може да се използва множествено приложение на пръстени, което означава, че може да бъде както червен, така и жълт пръстен.

Обърнете внимание! Тръбопроводи с дълбок вакуум, освен боядисване на тръби и пръстени, задължително трябва да имат надписа "Вакуум".

В допълнение, самите пръстени пишат кратко химическо наименование за веществото и посочват посоката на неговото движение. В ситуации на редовни и спешни действия това е изключително важно и засяга много фактори, от които животът на хората може да зависи.

Для особо опасных объектов кроме всего прочего применяют предупредительные таблички различного содержания, цвет, форма и содержание которых также строго регламентированы и установлены. Табличка должна иметь треугольную форму, жълт фон и графику черного цвета.

Такива признаци или знаци обикновено обозначават следните вещества:

• Силни отрови;
• Експлозивни съединения;
• Радиоактивни вещества;
• Други особено опасни съединения и техните смеси, особено тези, които са вредни при пръскане.

Ако инструкцията не съдържа конкретни данни, жълтият удивителен знак просто се оставя на жълтия фон.

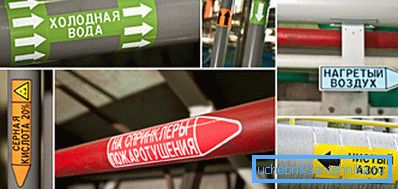

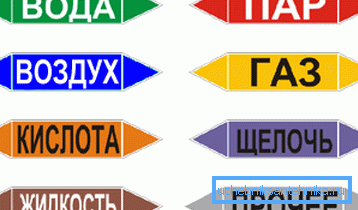

Също така използвайте табели за маркиране, които не променят цвета си, когато вещество изтича. Те обикновено съдържат индикация за типа вещество и един от острите краища показва посоката на движение на средата, понякога използвайки щитове с двоен ръб.

заключение

За да се осигури нормална работа и да се премахнат злополуките на съвременните промишлени и основни съоръжения, е необходимо да се прехвърлят вещества чрез тръбопроводи. За безопасността те са маркирани според GOST и SNiP, както е ясно показано в клипа в тази статия.
