Отоплителни тръби с отоплителен кабел: как е процесът

При изграждането на селски къщи трябва да се осигурят предварително всички мерки за изолация на комуникациите (проникване в земята под точката на замръзване, нагреватели от минерална вата, експандиран полистирол, пенополиетилен), но понякога всичко това не е така. Може да се сблъскате с плитка изкоп, тръби, които преминават през неотопляемо помещение, а в такива случаи може да помогне нагревателен кабел за тръбопроводи.

По-долу ще разгледаме как е да го монтирате, а също и да ви покажем видеоклипа в тази статия.

Затопляне на тръбопровода

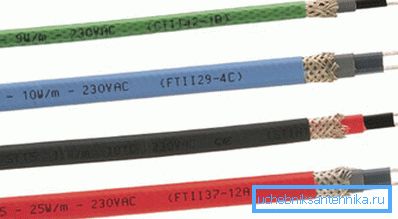

Отоплителен кабел

• Саморегулиращият се отоплителен кабел за отоплителни тръби се изработва под формата на нагревател на колана, където полупроводниковата полимерна матрица се нагрява от два паралелни проводника. Трябва да се отбележи, че когато инсталирате такъв кабел, инструкцията ви позволява да го изрежете за връзка навсякъде, без да се страхувате, че ще има студена зона. В допълнение, подобна лента структура е сама по себе си способна да регулира количеството топлина, генерирана във всяка отделна секция, следователно, такъв кабел не може да изгори по принцип.

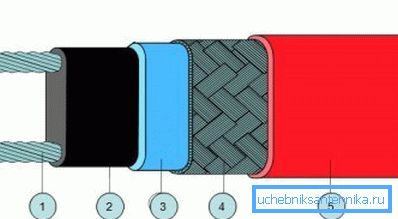

• Благодарение на двойната изолация с модифициран полиолефин, устройството придобива механична защита (абразия, шок), защита от активни химикали, водонепропускливост и високи диелектрични свойства, Трябва да се има предвид, че цената на такова съпротивително устройство е много по-висока от тази на PNSV, но практически няма нужда от постоянен мониторинг, тъй като коригирането се извършва сама.

Какво да се вземе предвид при изчисляване на мощността

За да изберете подходящо съпротивително устройство, основно трябва да имате предвид три основни фактора: 1) силата на топлоизолацията от трети страни; 2) материалът, от който е направена тръбата; 3) диаметър на тръбопровода.

Забележка. Ако сте инсталирали отоплителен кабел за водопровода във вътрешността на тръбата, това не означава, че вече не е необходимо да се изолира. Ако се извършва допълнителна изолация с минерална вата, експандиран полистирол или пенополиетилен, това значително ще намали топлинните загуби, поради което разходите за електроенергия също ще бъдат по-ниски.

Монтаж

Забележка. Ако това е отоплителен кабел за канализация вътре в тръбата, то може да се закупи с всяка камера, но за водопровода, флуорополимерната изолация трябва да има толеранс за наличие на храна.

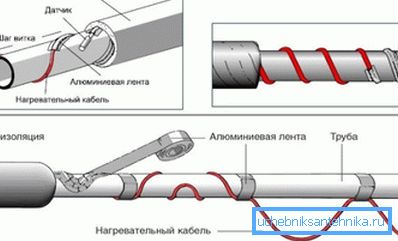

Существует два основных  способа, с помощью которых укладывают саморегулирующий греющий кабель для труб - внутренний и наружный монтаж. Но для последнего метода есть некоторые варианты, один из которых указан на верхнем рисунке, так, его можно подвязывать вдоль трубы в единственном числе по прямой линии, можно укладывать его также с двух сторон, а кроме того, его монтируют волнистой линией или по спирали.

Но такива опции се използват главно само когато канализацията или водоснабдителната система вече са включени и има проблеми със замръзването, а освен това се използва такава нагревателна лента за зимно затопляне на покриви (защита срещу заледяване).

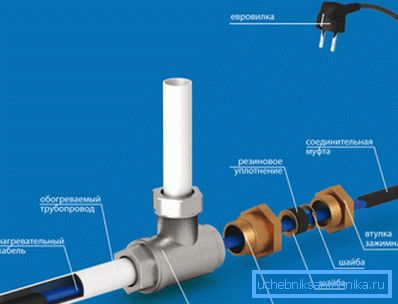

Преди да купите такова устройство, трябва да се уверите, че той се продава заедно с комплект, предназначен за рязане, който включва съединител и маслено уплътнение, което предпазва кабела от проникване във водата под него, под изолацията. Освен това инсталирането на отоплителния кабел вътре в тръбата започва с монтирането на съединителя първо върху него и след това с масленото уплътнение, което приляга плътно към корпуса.

Сделать это желательно до того, как вы зачистите концы - так вы облегчите процесс - это гораздо удобнее и быстрее.

После того, как вы надели своими руками муфту и сальник, можно приступать к разделке и для этого нам понадобится отступить от края 100-120 мм. Сначала надрезаем изоляцию по периметру, но только надрезаем, чтобы не повредить экран - после надреза согните кабель в этом месте несколько раз и срез получится полным.

После этого разрезаете изоляцию вдоль и снимаете её (с краю можно отделять её ножом - так удобнее).

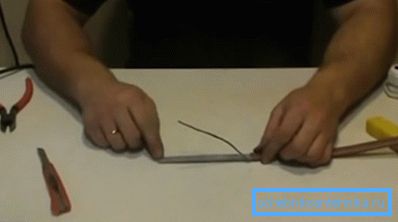

После того, как вы снимете изоляцию, перед вами будет экранирующая оплётка, которую нужно расплести и скрутить в жгутик, как это сделано на фото вверху - в дальнейшем вы подключите его к заземлению. Теперь вам нужно освободить нагревательную матрицу и для этого отступите от края верхнего среза 15-20 мм и очень аккуратно, чтобы не повредить саму матрицу, надрезаем оболочку по периметру, впрочем, процесс происходит точно так, как и с верхним слоем.

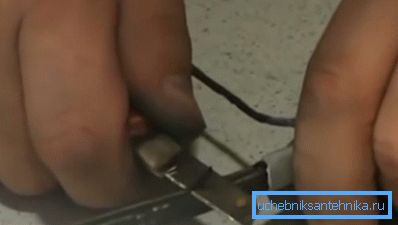

Теперь вы добрались до самой матрицы и вам нужно очистить провода для подключения, сняв с них ножом оболочку, но это уже сделать несколько сложнее, по сравнению с двумя верхними изолирующими слоями, от которых вы избавились. Для осуществления задуманного разверните ленту ребром и очень осторожно снимайте пластик, точно так, как затачиваете карандаш - вы видите фрагмент процесса на верхней фотографии.

Сделайте такую зачистку с двух сторон и аккуратно вытяните жилы, разведя их по сторонам, чтобы была возможность обрезать уже ненужную оболочку - можно, конечно, разрезать матрицу вдоль, посредине, но учитывая её жёсткость, вам будет сделать это достаточно сложно.

Сега ние поставяме на голите вени специална двуканална дюза от комплекта, но преди да напълним дупките с уплътнител, за да се осигури водонепроницаемост (след монтажа отново добавете уплътнителя в отворите). На всяка вена (включително екрана) поставете пластмасови тръби от един и същи комплект, а в краищата на вените метални тръби, които захващат клещи или клемни ленти.

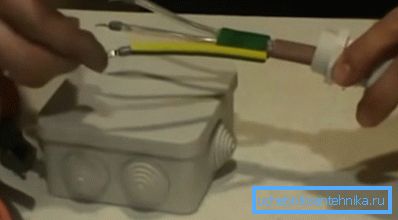

Сега кабелът е готов да бъде свързан към щит или специална кутия, като на горната снимка.

Примечание. Обратный конец кабеля нужно загерметизировать. Для этого снимаете 20-25 мм верхней изоляции, оставляете там 5-7 мм экрана и один из проводов матрицы укорачиваете на 5 мм - короткого замыкания не произойдёт.

От горе поставете топлинно свиване от комплекта и го загрейте с мач.

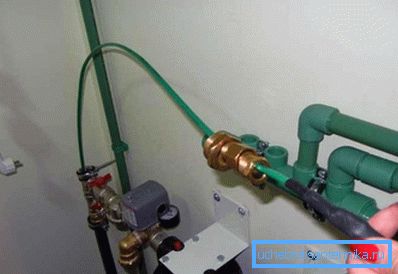

Сега трябва да натискате саморегулиращия се отоплителен кабел вътре в тръбата през тръбопровода, свържете клемите и земята към източника на електрозахранване и процесът на отопление ще започне.

Заключение

Весь монтаж греющего кабеля внутри трубы не займёт много времени - его разделка требует гораздо большего внимания и трудовых затрат. Точно такой же порядок подключения ленточного обогревателя и для установки его на крыше (узнайте здесь, как самостоятельно выполняется прокладка кабеля в трубах различного типа).
