Отоплителен кабел за отводняване

През зимата често се наблюдава заледяване на покрива и топене на вода, замръзване, формиране на висящи висулки. Но това заплашва не само злополуки, замръзнало в коритото вода е в състояние да го унищожи, защото водата при замразяване се разширява. Не се учудвайте, ако на студена зимна сутрин виждате, че вашата система за отводняване на вода е избухнала. В този случай трябва да започнем ремонт, а това от своя страна ще доведе до непредвидено присвояване.

Докато започва студения зимен период, трябва да се внимава да не се случи такъв проблем. Но какво може да се направи, така че течността в дренажните системи да не замръзва и да не се образуват висулки? Ще е необходимо да се осигури подгряване на канала. Това не само ще я запази, но и ще защити вас и вашето домакинство от злополуки. Това ще ви помогне да отоплявате изпускателния кабел. Нека разберем кой дренажен кабел е най-подходящ за избор, и как можете да направите отоплението на цялата система със собствените си ръце.

Където има лед и висулки

Къде се спуска ледът на покрива, защото през зимния период дъждовете не вървят и никой не излива вода на покрива. Два фактора влияят върху образуването на лед.

Температурна разлика ден и нощ, Особено този фактор оказва своето влияние в ранния период на пролетта, когато слънчевата топлина действа върху снега през деня и се топи върху покрива, като постепенно се оттича в системата за отводняване на водата. С приближаването на нощта температурата на въздуха се променя, достигайки знак под нулата, в резултат на което топилната вода започва да замръзва. Така се образува ледът в тръбите и тръбите. Същото важи и за надвеса на покрива, когато висулките висят от него. Указание, че целият дизайн на дренажа не е проектиран да издържа на допълнително тегло. Ако тя не се разруши в определена част от разширението, тя лесно може да се счупи, неспособна да издържи на тежестта на леда. В този случай трябва да го промените напълно.

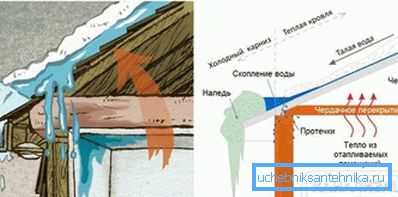

Ефектът от "топъл покрив", Често разработчиците правят капандури или топла тавани. Ако покривът е слабо изолиран, може да доведе до загуба на топлина. Оказва се, че дори през зимата, при минус температура, снегът започва да се стопи, тъй като стаята се нагрява и макар и малко, но самият покрив се нагрява. Добре и по-нататък схемата, както и в първия случай: тече надолу, водата се охлажда и отново замръзва. Последствията са еднакви. Но в този случай инсталирането на кабела за отопление през дренажната тръба няма да премахне самия проблем, а само последствията: образуването на ледени натрупвания и ледени висулки. По-добре, разбира се, за решаване на самия проблем, а не симптом, затопляне на покрива.

За да се предотврати нагряването на покрива през зимата, професионалистите съветват да се направи така нареченият студен покрив, когато вентилираното таванско помещение не се нагрява. Друга точка - правилно да направите покривна торта, където изолацията е избрана с достатъчна дебелина и има вентилационна междина. Независимо от това, това не е 100% гаранция, че проблемът ще бъде напълно решен. За надеждност е по-добре да отоплявате дренажната система. Но въпросът е, кой кабел е най-добре да избирате?

Избор на кабел за отопление

За да предотвратите образуването на лед в стрехите и в дренажната система, използвайте отоплителни кабели, които в наши дни печелят популярност. Но как да изберем такъв кабел, така че да изпълнява ефективно задачата си и да е икономичен? Първо, трябва да отбележим, че на пазара можете да намерите два вида отоплителни кабели, които са подходящи за отопление:

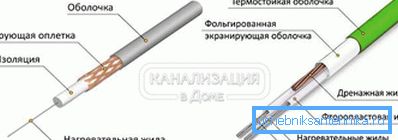

1. Оптичен кабел. Изглежда като обикновен кабел, който се състои от метална сърцевина, покрита с изолация. Особеността на кабела е, че има постоянно съпротивление, постоянна температура на нагряване по време на работа и постоянна мощност. Елементът се загрява чрез свързване на кабела към затворена електрическа верига, т.е. работи от изхода.

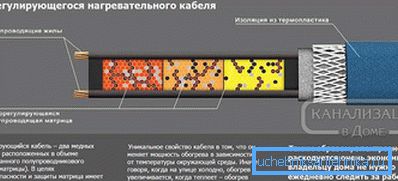

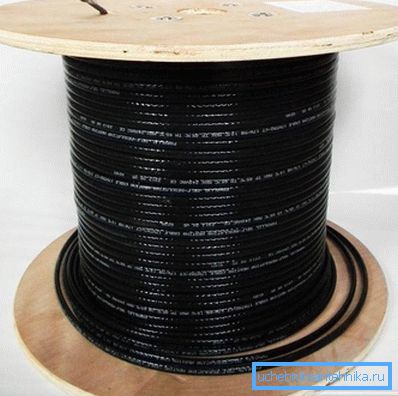

2. Саморегулиращ се кабел. Този тип има големи възможности за отопление на надвеса на покрива и на системата за отводняване на водата. Той е по-технологичен от резистивен и се състои от матрица (нагревателен саморегулиращ се елемент), вътрешни и външни изолационни обвивки и екранираща плитка. Особеността на този кабел е, че матрицата реагира на температурата на външната среда и с намаляване или повишаване на температурата променя степента на нагряване.

Когато избирате кабел за отопление, трябва да вземете предвид оперативните характеристики, тъй като това ще бъде засегнато от външната среда и отрицателните температури. Обърнете внимание, че външната полимерна обвивка на продукта запазва своята здравина и плътност при различни условия. Кабелите трябва да имат следните характеристики:

• Работете при висока влажност. Ефектът на постоянно наличната влага по никакъв начин не трябва да влияе на ефективността на цялата отоплителна система. Необходимо е внимателно да изолирате точките на свързване на кабелите, за да се осигури тяхната плътност.
• Висока механична якост. Важен показател, тъй като външната защитна обвивка ще бъде подложена на различни външни влияния: това е тежкото тегло на снежната капачка, градушката, птиците, които искат да се хванат с кабела и т.н. Черупката трябва да издържа на всички натоварвания, като същевременно поддържа целостта.

Всеки от двата вида кабели може ефективно да извършва отопление на канали и надвеси на покрива, тъй като всеки от тях има свои собствени характеристики, предимства и недостатъци. За да улесним задачата за избор на продукт, нека разгледаме тези функции.

Резистивен или саморегулиращ се

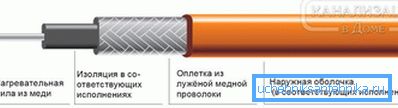

Принципът на работа на резистивните модели е, че когато се включи, електрическата енергия се превръща в топлинна енергия. Основната разлика в тези кабели е тяхната достъпна цена и надеждност при работа. Въпросът е, че кабелният дизайн е доста прост. Съществуват модели с едноядрено захранване и двуядрени - с увеличена мощност. Най-често тези проводници са изработени от медна жица. Въпреки това, по време на работа не предизвиква електромагнитно излъчване, като се осигурява специална екранираща черупка. Той също изпълнява функцията за заземяване на проводника. За защита на жиците от външни влияния и предотвратяване на къси съединения е осигурена външна полимерна обвивка.

Поради силата на тока, преминаващ през вените, повърхността на кабела се нагрява, така че да отделя топлина във външната среда, в нашия случай канавката и надвеса на покрива, за да разтопи снега. Нека разгледаме и някои от характеристиките на работата на тези отоплителни елементи:

1. Максималната дължина на такъв кабел е около 200 м.
2. Нарязването на кабела, свързването му с него, е забранено, тъй като това може да повлияе на неговата ефективност. Препоръчва се предварително да се извършат всички изчисления, да се установят общите изисквания и да се избере оптималната дължина на целия кабел.
3. Тя е много по-ефективна, когато купувате, за да купите напълно комплект наведнъж, в който има не само самия кабел, но и контролни устройства и закрепване.

Тези кабели имат някои значителни недостатъци. Една от тях е високото потребление на електрическа енергия, което ще повлияе на сметките Ви за комунални услуги. За да се осигури добро необходима топлина модел, номиналната мощност на която варира 100-180 W / MP. Друг съществен недостатък е, че условията, които могат да бъдат различни части на кабела са различни. Определена част може да бъде във въздуха, различни от листата, третият под снега и така нататък. D. Но уловката е, че предаването на топлина на целия кабел е същото. Следователно, за да се стопи снега имате нужда от определено количество топлина, която се губи в други области, които не изискват такова отопление. Оказва се, че отоплението на покрива и водосточните тръби, вие сте някои загуби и неефективно отопление.

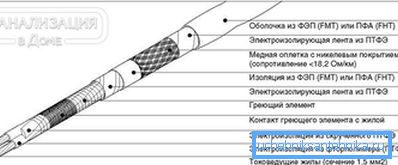

Алтернатива може да се нарече разнообразие от такива кабели с отопление на зоната на кабела. Поради конструктивните особености кабелното отопление не се извършва на цялата си повърхност, а само в някои области. Друго решение е да изберете кабели с различни импеданси.

Съвет! Средната цена на тези продукти зависи главно от тяхната конфигурация и капацитет. Например, най-често срещаният кабел без допълнително оборудване може да бъде закупен за 100 рубли на 1 метър.

Изцяло различен въпрос е саморегулиращият се кабел. Този вариант е много по-икономичен и по-печеливш. Той е идеален за отопление, тъй като основното предимство на кабела е, че той консумира по-малко енергия и само по себе си регулира силата на тока в зависимост от температурата на околната среда. Също така се състои от два проводника, създаващи резистивен ефект. Само тези проводници са свързани със специална матрица, която реагира на температурните колебания. Колкото по-ниска е температурата, толкова повече кабелът се загрява и обратно.

Но има един значителен нюанс, който се отнася до нагряването на дренажа с този кабел. Основният недостатък на тези кабели е тяхната висока цена, така че инсталирането на такъв кабел за канализацията е много скъпо. Защо? Защото през зимата температурата на външната среда винаги ще падне под нулата. Оказва се, че кабелът денонощно ще работи при максималния му капацитет и няма практически възможности за саморегулиране. В резултат на това функционалността на този кабел намалява до традиционния резистивен кабел, но само вие плащате за него няколко пъти по-скъпи.

Независимо от това, това може да бъде коригирано, ако допълнително закупим регулиращо устройство за силата на входящия ток. Ако превключите уреда към температурен датчик, можете да регулирате самото отопление, в зависимост от температурата на външния въздух, което ви дава специални възможности.

Характеристики на саморегулиращия се кабел:

• голяма стойност. Средни модели, чиято мощност е 15 W / m. ще ви струва 210 рубли за 1 квадратен метър;
• безопасност и надеждност;
• икономичност и простота;
• С течение на времето полимерната вложка ще се срути, тъй като има определен брой работни цикли. След това степента на проводимост на тока ще бъде значително намалена.

Имайки предвид всички изброени по-горе фактори, можете да решите кои отоплителни кабели да предпочитате. Всичко зависи от вас и вашето желание. Специалистите препоръчват да се съчетаят саморегулиращи се кабели с резистивни, след което ефективността и качеството на отоплението ще се увеличат. Например в покривната част можете да използвате съпротивителни кабели, които имат постоянна температура и ефективно да затоплят надвеса от сняг и лед. Но саморегулиращите се кабели могат да бъдат монтирани в дренажна система в улуците.

Съвет! Ако говорим за изчисляване на мощността и консумацията на електроенергия на кабелите, то за резистивни модели най-добрият вариант е продуктите, чиято мощност е 18-22 W / m. При избора на саморегулиращи се кабели обърнете внимание на моделите 15-30 W / m.

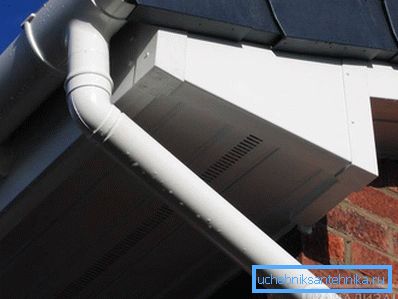

Съвет! Имайте предвид, че ако вашата дренажна система е направена от полимерни материали, тогава граничната мощност на тези кабели е 17 W / m. и не повече. В противен случай съществува риск от повреда на дренажа при прекомерно високи температури.

Всичко, което трябва да направите, е да изчислите точното количество материал и да го купите в магазина.

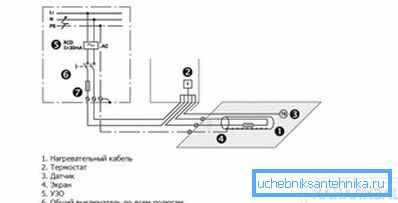

Компоненти на отоплителната система за дренажната система

Трябва да знаете, че в допълнение към директно отопляващите кабели, отоплителната система включва и други компоненти:

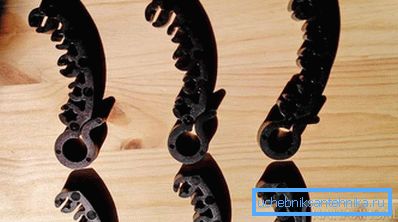

1. Съединители за фиксиране на кабелите на местата им.
2. Щит на управлението. Това устройство включва: трифазен защитен прекъсвач, защитна изключвателна система 30 mA, четириполюсен контактор, еднополюсен прекъсвач за всяка фаза, прекъсвач на термостат и сигнална лампа.
3. Компоненти на разпределителната мрежа: захранващи кабели, които захранват отоплителни кабели, сигнални кабели, които свързват сензорите на термостата с контролния панел, монтажните кутии и съединителите, като осигуряват здравина на всички връзки.

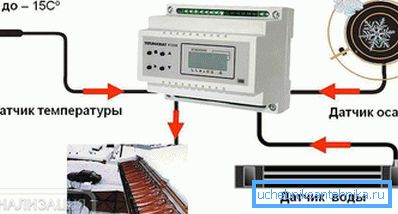

4. Термостат. За да се регулира работата на цялата кабелна система за отопление, е възможно да се използват два вида устройства: директен термостат, който задвижва системата за даден температурен диапазон, и метео станция. Разликата в метеорологичната станция е, че в допълнение към температурния диапазон, тя може да контролира наличието на валежи и тяхното топене на покрива. В състава му има не само сензор за температура, но и датчик за влажност. Някои модели имат вътрешен датчик, сензор за влажност и температурен датчик.

Работата е, че когато се използва конвенционален термостат в кабелната система, трябва да държите под око ситуацията: ако има дъжд на покрива, стартирайте системата ръчно и ако не са, изключете. Благодарение на метеорологичната станция, целият работен процес може лесно да се автоматизира и да се установи забавянето на времето на устройството. Но все пак, ако говорим за цената, е по-изгодно да купуваме температурни контролери и да правим цялата работа ръчно. Сега нека да разберем как да монтираме такава система със собствените си ръце.

Технологията на инсталацията на отоплителната инсталация

Първо, нека да разгледаме зоните, в които трябва да се поставят отоплителни кабели за системата за отводняване на водата. По принцип това е мястото, където се излива топилна вода и районите, където се образува лед. Какви са тези места:

1. Улуци. Задължително е поставянето на отоплителни кабели в улеите в една или няколко нишки по цялата дължина.

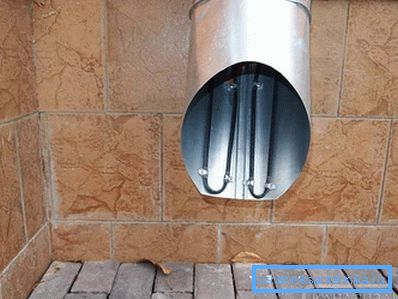

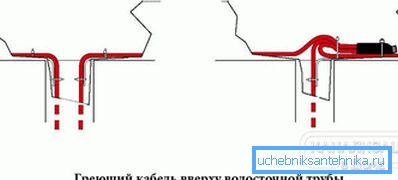

2. Улуци, изтичащи от улуци. Освен това е необходимо да се укрепят фунията и изпускателните части на тръбите, където най-често се образува лед. Обикновено в самата тръба се поставят две нишки кабел.
3. Ендо покрив. Кабелът приляга нагоре и надолу. Дължината е избрана на най-малко 1 м от началото на надвеса, но се препоръчва да направите това за 2/3 от общата дължина на долината.

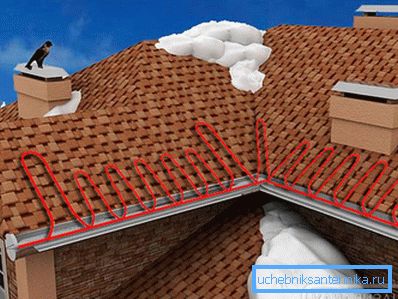

4. За да се предотврати образуването на ледени висулки и лед на коридора на покрива, жиците се полагат по метода "змия". Тази схема включва инсталирането на отоплителен кабел по ръба на стрехите. Трябва да се има предвид, че на твърдите покрития зъбецът на змията зависи от разнообразието на модела и от меките покриви - в зависимост от мощността, която кабелът произвежда на квадратен метър. Височината на такъв триъгълник е избрана така, че да не се образуват студени зони на отопляваната повърхност. В противен случай може да се появи лед на такива места.
5. Капелник на линията на разделяне на флуидите. Необходимо е да определите една или две конци, в зависимост от размера и дизайна на капките.

А сега нека анализираме подробно как да оборудваме кабелната система за отопление на дренажните системи. Трябва да инсталирате системата в съответствие със следните правила:

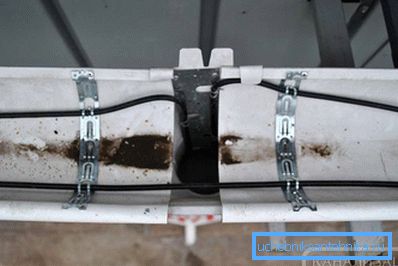

1. За да фиксирате отоплителния кабел в улеите, трябва да използвате специална монтажна лента. Прокарайте лентите, монтирани напречно, задръжте здраво кабела върху канала. Стъпката на монтиране на лентата за различните кабели е различна. Например, един саморегулиращ се кабел трябва да бъде фиксиран на стъпки от 50 см, а резистивен кабел - 25 см. Лентата е фиксирана с нитове на коритото и тези места са обработени с уплътнител, за да не се наруши плътността.

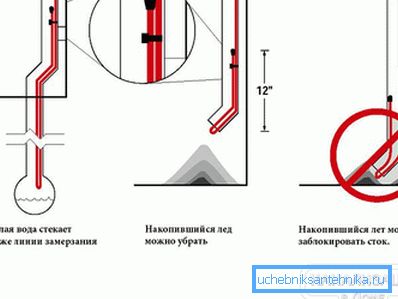

2. В тръбите за изтичане кабелите се фиксират с помощта на монтажна лента или тръби с термосвиваемо тяло. В случаите, когато височината на тръбата е повече от 6 м, кабелът се препоръчва допълнително да бъде свързан към метален кабел в изолационна обвивка, за да се прехвърли цялото товар към него.

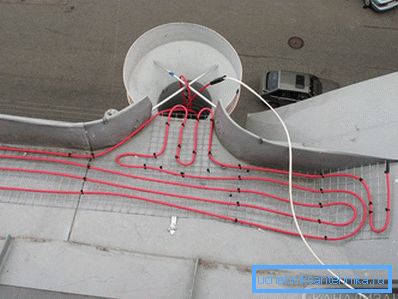

3. Във фунията и края на тръбата, нагревателните кабели се фиксират, като се използва една и съща монтажна лента с нитове.
4. В покривния материал кабелът трябва да бъде фиксиран с монтажна лента към уплътнителя. Има още една опция: при мекия покрив монтажът се дължи на специални SLT-C скоби, които са закрепени към покрива с винтове или гвоздеи. Но има вероятност покривът да изтече, така че всички трябва да бъдат запечатани със силиконов уплътнител. В металния покрив тези скоби са прикрепени към ребрата.
5. Преди да фиксирате елементите на отоплителната система, трябва да проверите всички места за монтаж. Те не трябва да бъдат чужди предмети, остри ръбове могат да повредят кабела.
6. Профилите на кабелите трябва да бъдат проверени за съответствие с тяхната зона за отопление.
7. Ако тестът покаже, че кабелът е прекалено дълъг или дължината му не е достатъчна, секциите трябва да бъдат отрязани, отстранени или добавени, запушени, разширени и фиксирани.
8. След това е необходимо да се инсталират монтажните кутии, те се извикват и се изчислява съпротивлението на изолацията на секциите.
9. След това се монтират сензорите на термостата, се поставят силови и сигнални кабели.
10. Следващият етап е инсталирането на контролния панел.
11. Сега се измерва съпротивлението и сигналните кабели за звънене.
12. За надеждност е необходимо да се провери дали устройството за остатъчен ток се задейства.
13. След това остава само да регулирате термостата до желания температурен диапазон и да извършите пробно пускане на цялата система.

Това е всичко, сега вашият изтичане и надвес на покрива се отоплява, което ще ви позволи да разрешите проблема с замръзване на водата в тези места, както и образуването на сняг и висулки. Бъдете внимателни, когато правите цялата работа на височина. Използвайте здрав стълб или скеле.
