Отопление на водопроводи и канализационни тръби: методи и

В какви случаи се използва електрическото отопление на водопроводи и канализации? Какви елементи на отопление мога да използвам? Как да ги монтираме правилно?

Нека се опитаме да отговорим на тези въпроси.

Когато се изисква отопление

Всъщност отговорът на този въпрос е доста предсказуем: принудително нагряване е необходимо, когато тръбите по време на работа могат да бъдат охладени под точката на замръзване.

Защо може да се случи това?

• Трябва да се осигури отопление на водните тръби и канализацията, когато не е възможно да се поставят под нивото на замръзване. Типичный пример - вечная мерзлота: в северных регионах страны грунт зачастую промерзает на 3-5 метров и не оттаивает за лето.

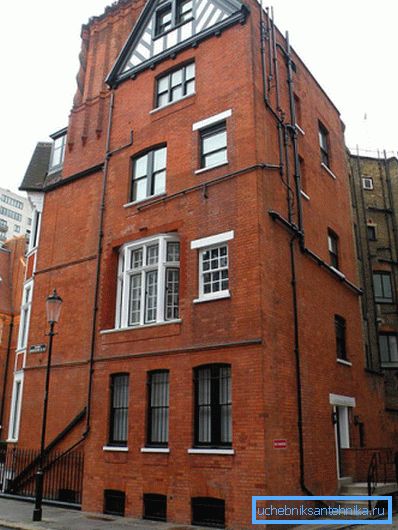

• Топлият климат, който звучи парадоксално, също причинява отопление, Топките зими с изключително редки студове в някои случаи правят заровено или скрито полагане на комуникации просто непрактично. Така че канализацията и водата в тавана над капиталовата структура е много по-лесно да се простират по фасадата, без да се разваля вътрешната украса на къщата.

Кстати: падение температуры до 3-5 градусов мороза не приводит к замерзанию воды в трубах. Как многократно убеждался автор, проблемы начинаются с достижением ночными морозами примерно 10-градусной отметки. Причины - высокая минерализация водопроводной воды, сдвигающая точку замерзания, и теплые испарения сточных вод в канализации.

инструменти

Какво може да бъде нагревател за водопроводи и канализационни тръби?

Оптичен кабел

Простейшее решение - так называемый резистивный кабель, изолированный  проводник с постоянным удельным сопротивлением. При прохождении тока он будет выделять тепловую мощность, в точности равную потребляемой электрической мощности.

Това, от своя страна, се изчислява като продукт на напрежението при тока; текущата сила е равна на резултата от разделянето на напрежението на общото електрическо съпротивление на проводника.

Очевидно е, че чрез регулиране на дължината на нагревателния елемент с известно съпротивление не е трудно да се постигне необходимата топлинна мощност за всеки работещ измервателен уред.

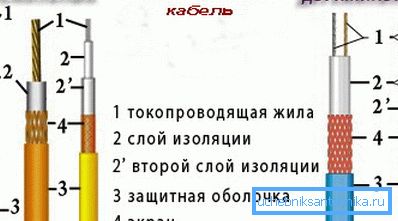

Оптичен кабел может быть как одножильным, предполагающим укладку замкнутой петлей, так и двужильным, требующим установки кольцевой муфты.

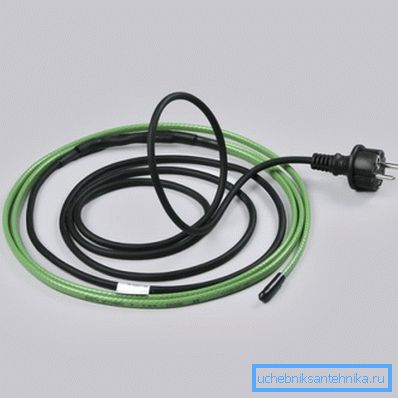

Главное и, пожалуй, единственное достоинство решения - его невысокая цена. Главный недостаток - минимальная гибкость в выборе конфигурации: покупатель вынужден использовать нагревательный элемент строго определенной длины.

Саморегулиращ се кабел

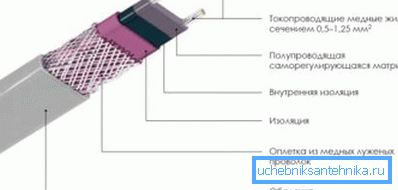

Този проблем е умело решен при проектирането на саморегулиращ се кабел, част, наподобяваща лента.

Как се използва лентовият нагревател за водни тръби и канализация?

• Към нулевите и фазовите контакти са свързани два медни едножилни проводника, които минават по целия кабел.
• Между тях е проводяща матрица, която по опростен начин е смес от пластмаса с висок коефициент на топлинно разширение и въглищен прах.
• Отвън може да има заземена плитка, предпазваща електромагнитното поле, докато спирала нагревателя.

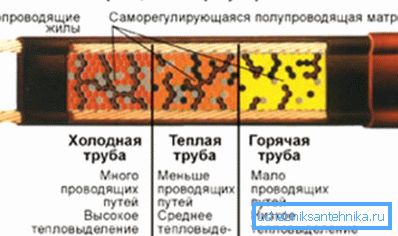

Как работи тази схема?

• Когато се захранва, проводящата матрица започва да се нагрява поради преминаването на тока.
• Там, где нагрев не компенсируется интенсивным теплоотводом, расширение матрицы вызывает резкое увеличение ее электрического сопротивления: частицы проводника удаляются друг от друга. В результате, чем сильнее нагрет участок кабеля, тем…. слабее он греется.

Добре ли е?

• Такъв кабел е икономичен. При топло време това значително намалява консумацията на енергия.
• Той не се страхува от припокриване и местно прегряване, причинено от тях.
• Наконец, длина проводника может быть абсолютно любой - лишь бы потребление электроэнергии не превысило пропускную способность токоведущих жил.

Нюанс: при любой длине кабель должен быть снабжен концевой муфтой - тщательно изолированной перемычкой. Изоляция представляет собой несколько термоусадочных трубок, под которые перед усадкой нанесено небольшой количество силиконового герметика.

В допълнение, вторият край на кабела е снабден с ток-носещ проводник и електрически щепсел; Ако има плитка, щепселът трябва да има заземени контакти.

Как да изберем оптимална мощност на саморегулиращ се кабел?

Монтаж

Трудно ли е да се организира електрическото отопление на водопроводните и канализационните тръби?

Извън тръбата

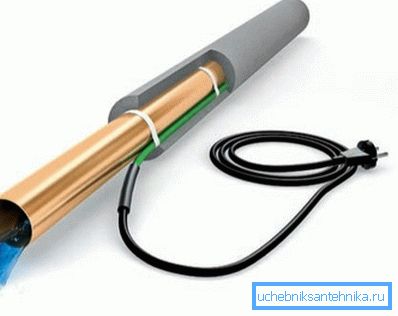

Най-простата инструкция за инсталиране е да поставите нагревателния елемент по тръбата в топлоизолационна обвивка. Кабелът може да бъде положен надлъжно или навит със спирала.

Препоръчва се да използвате алуминиева лента, за да фиксирате кабела. Препоръката е свързана с факта, че отразяващата й повърхност помага за намаляване на топлинните загуби, дължащи се на инфрачервеното лъчение.

Однако: на изгибах трубопровода лучше воспользоваться полиэтиленовыми хомутами. Саморегулиращ се кабел достаточно упруг и при попытке примотать его к трубе просто-напросто рвет скотч.

Външното полагане е проста, но включва големи нецелеви топлинни загуби. Дори и в пластмасовата обвивка на пяна, значителна част от потреблението на енергия ще бъде безполезно разпръсната в пространството.

Вътре в тръбата

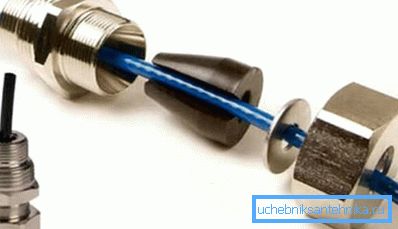

Отоплението на водопровода във вътрешността на тръбата е много по-ефективно, но изисква решаване на проблема с уплътняването на входната точка на кабела. За тази цел се използват специални фитинги с гумени или силиконови уплътнения: при затягане на съединителната гайка, уплътнението стяга здраво кабела.

Възможно ли е отоплителният кабел да се постави в канализационна тръба или септична яма?

Обикновено не се препоръчва да направите това. Трябва обаче да се разбере една финес.

Наружная оболочка любого греющего кабеля - поливинилхлорид, тот самый исключительно стойкий к агрессивным средам пластик, из которого делают канализационные трубы. А вот термоусадка отличается куда меньшей стойкостью к агрессивной среде сточных вод и за пару-тройку лет попросту растворяется в них.

Отсюда - очевидный вывод: греть изнутри можно и канализацию; однако муфты кабеля должны быть любым способом выведены за ее пределы. Кроме того, не стоит забывать про возможность засоров: при прочистке трос или проволока могут повредить кабель.

Заключение

На каком из способов обогрева остановиться - читателю, разумеется, предстоит выбрать самостоятельно. Вся необходимая информация находится в его распоряжении.

Както обикновено, редица допълнителни материали ще предлагат видео в тази статия. Успех!
