Отопление на водопровода: характеристики и монтаж на

Ако проектът на обекта е достатъчно обмислен и няма различни икономически варианти, отоплението на водопровода също е предвидено предварително и не е необходимо да бъде завършено при завършването на конструкцията. Тези мерки включват полагане на тръбопровода по-дълбоко от точката на замръзване на почвата с 50 см, както и изолацията му с минерална вата, пенополистирол или екструдиран полистирол в мазета или вътрешни носещи стени.

Но това, уви, не винаги е възможно, поради което при форсмажорни обстоятелства е възможно да използвате резистивен кабел, както ще ви кажем по-долу, и да покажете видео в тази статия.

загряване

Оптичен кабел

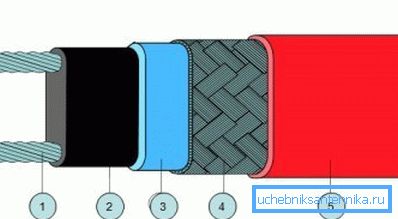

Саморегулиращият се кабел, който може да се използва за загряване на водопровода, е направен под формата на гъста лента, където полимерната матрица се загрява от успоредни полупроводници.

Такава система е предназначена за самосъхранение, тоест, полупроводниците регулират собствената си температура на отопление, поради което изгарянето на тази система е невъзможно по принцип. Освен това, такава тел може да бъде изрязана на всяко място, ако нейната дължина надвишава необходимата дължина, но не можете да въртите на нея.

Модифицираният полиолефин, който се нанася на два слоя върху нагревателния кабел, създава отлична механична защита срещу износване и удар, химически активни вещества (разтворители, ацетони, петролни продукти) и също така служи като отличен диелектрик.

Ако искате да купите резистивен кабел от този тип, не забравяйте, че цената му е много по-висока от тази на PNSV, но вие сте напълно свободни от наблюдение на температурата и напрежението.

Инсталация и предварителен изчисление

При избора на резистивно устройство ще трябва да имате предвид три основни параметъра за настройка:

• Диаметърът на водопровода;
• Материал, от който е направен тръбопроводът;
• Потенциална мощност на топлоизолацията по тел.

Таблица на отношението между диаметъра на тръбата и дебелината на външната изолация

Забележка. При загряване на водопровода с резистивен проводник инструкциите за монтаж осигуряват допълнителна изолация с пяна, екструдирана с полиетиленова пяна или минерална вата. В противен случай половината от енергията ще бъде пропиляна, т.е. да отиде в космоса.

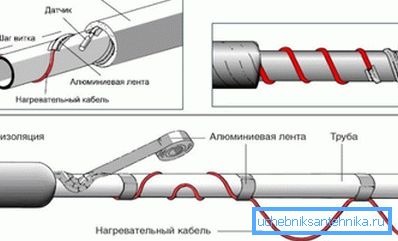

• Монтаж резистивного греющего провода может производиться двумя способами - наружным и внутренним. Наружную укладку можно производить несколькими способами - проложить кабель по прямой линии с одной стороны трубы, или две ленты с двух сторон, но можно также уложить его волнистой линией и даже обмотать вокруг, но последний вариант доставит много хлопот. Такой поверхностный монтаж в основном производится в тех случаях, когда система водоснабжения или канализации уже собрана и запущена в эксплуатацию.

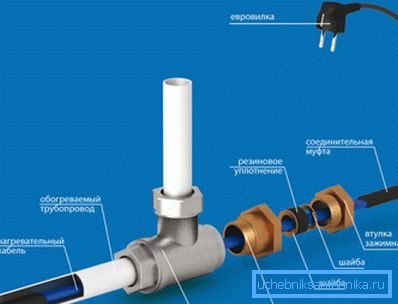

• В случаите, когато купувате резистивен кабел за отопление за вътрешен монтаж, трябва да се уверите, че продавате целия комплект, който в допълнение към кабела включва съединител с маслено уплътнение за запечатване на входа, както и свързващ комплект за свързване, Преди да започнете да почиствате краищата, трябва да поставите резбово съединение върху проводника, а след това и самата жлеза, която трябва да се натисне срещу корпуса на полиолефина (защита срещу течове).

• Прежде всего, вам нужно будет расплести конец экранированной оплётки, и для этого очистите полиолефиновую оболочку, примерно, на 30-40 мм и скрутите экран в виде жгутика - он потребуется вам для заземления, След това отстранете следващия слой полиолефин с 15-20 mm, за да почистите нагревателните краища, както е показано на горната снимка, само се уверете, че заземяването няма възможност да се свържете с отоплителната матрица.

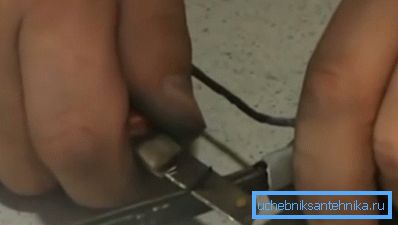

• Сега преминете към рязане на самата матрица и затова е най-добре да разгънете кабела странично и внимателно, сякаш изостряте молив, първо извадете изолацията от една, а след това от другата страна. После этого разведите медные жилы по сторонам и вырежьте изоляцию со средины. Не пытайтесь делать иначе - матрица достаточно жёсткая и снимать её лучше всего именно таким способом.

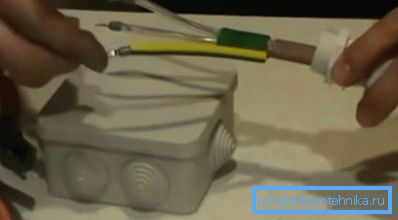

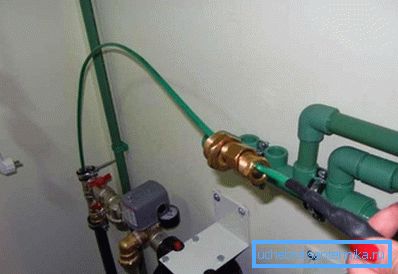

• За да свържете две парчета, ще ви трябва двуканален адаптер от комплекта, чиито жлебове предварително се пълнят с уплътнител, който също се доставя като част от оборудването, В края на телта се носят и първа пластмаса, а след това метални тръби, които са сплескани клещи под формата на терминали, които се поставят в щит или специална кутия, както в горния имидж. След това вкарайте кабела в тръбопровода през тръбата и затегнете уплътняващата втулка, която сте поставили в самото начало.

Рекомендация. Когда вы выбираете резистивный провод для обогрева водопроводных труб, то вам следует обратить внимание на сертификацию изоляции - она должна быть пригодна к употреблению для пищевых продуктов. Если таковой сертификат отсутствует, то провод можно использовать только для установки в системе канализации.

Заключение

След като завършите инсталацията, трябва да запечатате края на кабела със собствените си ръце и да го направите, като го разделите, както при връзката. Само в този случай е необходимо краищата да са с различна дължина, т.е. да се изрежат една над друга друга 5 мм заедно с матрицата и да се излее уплътнителя.
