Огъване на тръби: как да огънете част в дома

Тръбите от стомана и пластмаса се използват не само за оборудване на водоснабдителни, канализационни и отоплителни системи. Изградени са много други полезни конструкции. Но и в двата случая един от най-сложните процеси е огъването на тръбите в студено състояние. Нека да разгледаме по-подробно описанието му.

Параметри на огъване на тръбите

Подобно на повечето други сложни технологични процеси, огъването на тръби се регулира от строги технологични стандарти.

Необходимо е да се наблюдават много нюанси:

• при огъване на детайла не трябва да се изравнява или разкъсва;
• По време на огъване, трябва да се внимава материалът да не се бръчки в гофриране;
• не забравяйте да спазвате минималния радиус на огъване, който зависи от материала на тръбата, дебелината на стените му и диаметъра.

Инструкцията, фиксирана от GOST 3262-92, предвижда различен радиус на огъване на кръгли метални тръби. Колкото е по-дебела част, толкова по-голям е радиусът на огъване.

При огъване от собствените ръце трябва да се спазват следните изисквания:

• за тръби с диаметър до 20 mm, минималният радиус на огъване е 3 външни диаметъра;
• за големи части - 4.

Трябва да се отбележи, че горещото огъване ви позволява да намалите тези стойности наполовина, но изисква използването на специализирано оборудване. Това е така, защото процесът на нагряване значително увеличава пластичността на металните тръби.

Обърнете внимание! Дебели стени продукти, предназначени за монтаж на водопроводи, много тежко огъване. Ето защо, за да се избегнат проблеми, не се препоръчва използването на минималния радиус на огъване. Ако е необходимо, по-добре е да използвате фитинги.

Още по-трудно е огъването на квадратни тръби (профилирани). За тази цел се използват специални инструменти, оборудвани с дорник - гъвкаво парче стомана, което се вписва вътре в частта при огъване и предотвратява образуването на прегъвки или навивки.

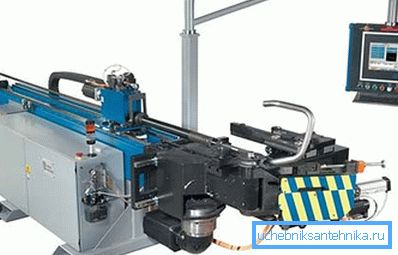

Специалистите използват специални остриета с CNC (контролирани от компютъризирана система), с които получавате най-гладкото филе.

Огъването на алуминиевата тръба, както и на медта и месинга, е по-трудно, тъй като тези метали са много пластични. Въпреки това, физиката на процеса не се променя от това.

При превишаване на завоя, вътрешната повърхност на завоя се уплътнява и деформира, докато външната повърхност става по-тънка. Това влияе върху здравината и разгражда техническите характеристики на частите. Няма значение, използва се студена или гореща технология.

Самонавиване на тръби

Стоманени части

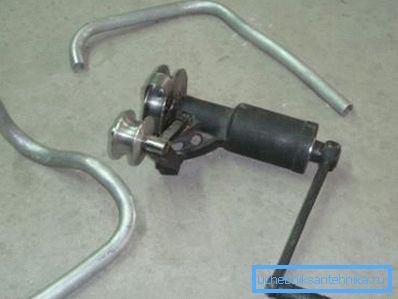

За огъване на метални изделия се използват ръчни огъвачи, които имат няколко различни върха за обработка на части от различни размери и различни материали. Най-често те използват хидравличен крик, който позволява обработка на дебелостенни тръби.

Ако трябва да направите една или две завои, препоръчително е да се свържете с водопроводчиците на жилищния отдел. Те обикновено имат подобно устройство, а цената за услугите ще бъде малка.

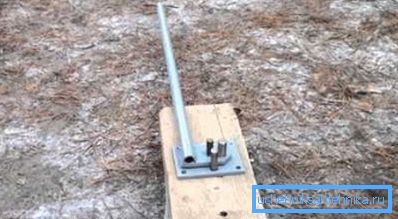

В крайни случаи можете да направите завой с помощта на импровизирани инструменти, но това ще изисква много време и усилия.

За работа ще ви трябва:

• маса или маса за маса;
• Речен пясък (количеството му зависи от диаметъра на тръбата);
• метална заготовка с цилиндрична форма, чийто радиус е възможно най-близо до размера на огъването на тръбата;
• две щекери за запушване на краищата на тръбата;
• газовата горелка (издухвател).

Работата се извършва в следния ред:

1. Пясъкът трябва да се почисти от чужди тела и да се калцинира с горелка, докато престане да пуши, когато се нагрява.
2. Цилиндричният детайл е фиксиран в медника на дърводелеца, който от своя страна трябва да бъде прикрепен към работната маса, в противен случай цялата конструкция ще се върти.
3. За да може тръбата да задържа вътрешния си участък, тя трябва да бъде напълнена с калциран речен пясък. За да не се заспива, краищата на тръбата са запушени с тапи.

Съвет! Пясъкът трябва да се излива възможно най-плътно. Запечатайте го с дървена пръчка или като почукате тръбата.

1. След това единият край на детайла се вмъква между стоп и използвания дорник, а вторият се огъва в желаната посока. Ако тръбата е прекалено къса, можете да я поставите в друга част, която ще служи като лост. Ъгълът трябва да бъде направен 2-3 градуса повече, тъй като тръбата ще възстанови частично формата си след прекратяване на експозицията.
2. Ако се нуждаете от силен завой, ще ви помогне газова горелка. С негова помощ е необходимо да загреете частта в областта на завоя до цвят на череша, след което огънете тръбата. За да изведете горещия въздух от продукта, трябва да бъдат пробити малки отвори в щепселите.
3. В края на работата, коркът се отстранява или се изрязва и пясъкът се излива.

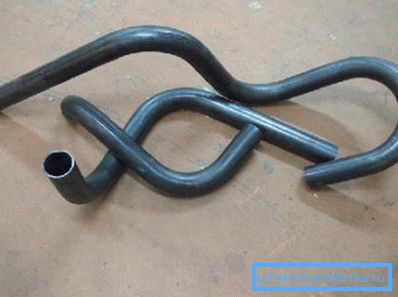

Завършената огъната част трябва да се провери за дефекти:

• проверете завоя и се уверете, че няма пукнатини, стрии, метални повреди и гофриране;
• да се почисти мястото на огъване от мащаба и депозита;
• ако е необходимо, нарязайте нишките с желания размер в краищата на детайла.

Тръби от меки метали

Процесът на обработка на тръби от мед, месинг или алуминий е практически същият като в предишния раздел. Такива продукти могат да се огъват без нагряване, но в същото време се препоръчва запълване на вътрешното пространство на частта с разтопена колофонова гума.

Когато е необходимо да се огъне обработваемото изделие до възможно най-малкия диаметър, се препоръчва да се затопли материалът. Ще бъде по-лесно да работите, но ако се появят дефекти, ще бъде по-трудно да ги оправите - ще трябва да претоплите.

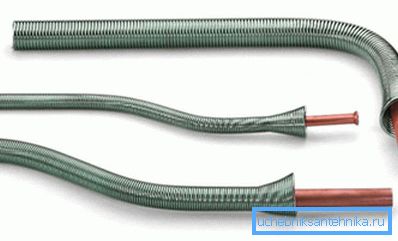

ЗАБЕЛЕЖКА! Вместо пясък или колофон за запълване на вътрешното пространство, можете да използвате пружина с подходящ диаметър. Те се продават в специализирани магазини.

Ако често огъвате различни тръби, препоръчително е да не заставате и да си купувате специална тръба за огъване на тръби за огъване, което ви позволява лесно и бързо да обработвате голям брой заготовки.

заключение

Най-качественото, разбира се, е огъването на тръби, което се извършва от машинни инструменти с компютърно управление. Въпреки това, у дома, можете да извиете качествено частта, ако внимателно следвате препоръките по-горе. Можете да научите повече за това от видеоклипа в тази статия.
