Огъване на профилната тръба: тест за остроумие

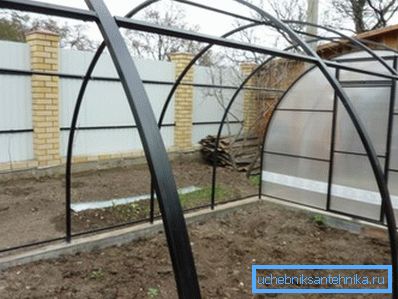

Профильная труба имеет «угловатую» форму – квадратную и прямоугольную. На первый взгляд, кажется, что придать ей дугообразную форму невозможно. Но твердо решив использовать такой материал для каркасов парников, навесов, при создании архитектурных решений в саду (арки, шпалеры, перголы) - можно добиться желаемого. Гибка профильной трубы по радиусу - своими руками выполнить такую задачу довольно просто, справиться с ней сможет каждый.

Принципът на действие на грудката

Дизайнът на това устройство е доста прост - 2 спирки и обувка, задвижвана от лост. С това просто устройство можете да огънете тръба с диаметър от 5 - 150 мм.

В този случай при големи диаметри физическата сила на оператора вече не е достатъчна, особено при дебела стена. За да се огъне гладко и без проблеми, устройството е снабдено с хидравлично задвижване, което е причина за значително увеличение на цената на устройството.

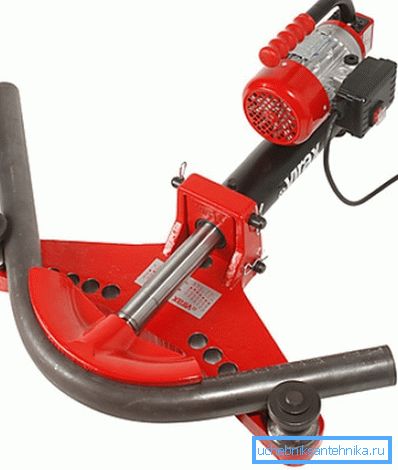

Ако искате да огънете много малка тръба, можете да използвате опцията за огъване на тръби за тръби с отворена рамка. По отношение на сигурността - това не е най-добрият вариант, защото рискът от колапс на тръбопровода е доста голям.

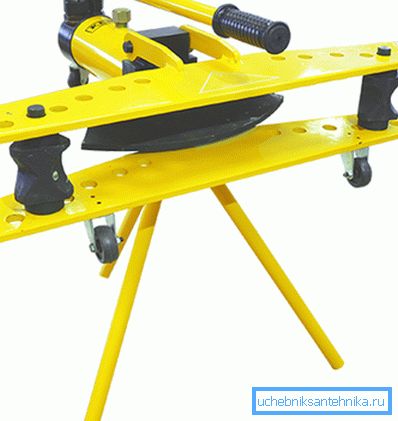

Що се отнася до големите диаметри, в този случай се използват само устройства със затворена рамка. Поради това, тръбата няма да прескача спирачките при никакви обстоятелства.

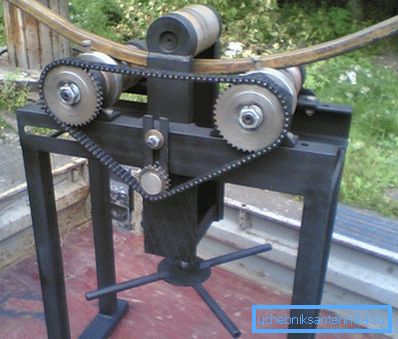

Огъването на тръбите може да работи на друг принцип. В този случай профилната тръба просто се простира между ролките (спирачките), деформирайки се едновременно.

Профили от различни метали и различни секции реагират и на флексията по различни начини. Например, за работа с тръби от цветни метали - мед, месинг, дюралуминий, алуминий, малкото напречно сечение е удоволствие. Те са пластмасови и добре огънати, въплъщаващи смелите фантазии на господаря. Отлично издържат на ниски температури.

Народни "рецепти" за профили на огъване

Изобретените методи за огъване на профилни тръби у дома понякога са единственият начин да се извърши концепцията. Въпреки видимата примитивност на технологията, получените резултати могат да повлияят върху качеството, геометричната точност и съвършенството на формите.

Технология от собствен цех

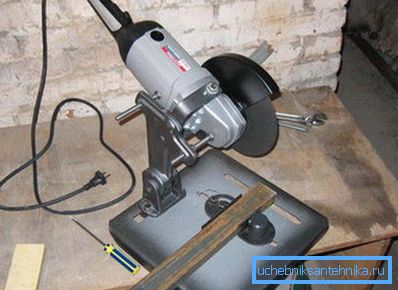

Огъването на профила с помощта на мелница и заваръчна машина е най-разпространеният и популярен начин.

Той включва няколко последователни операции.

1. На първо място, радиусът на огъване се изчислява внимателно.

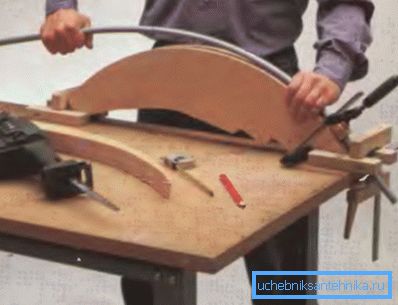

2. Можете да направите дървен шаблон, Това ще ви позволи да направите най-точното завой.
3. На сайт, който ще промени формата, се поставят маркировки, За тях ще бъдат направени прорезите, минаващи по трите страни на тръбата (лявата - долната - дясната или, за по-голяма яснота, обърнатата буква "n").

1. Като прикрепите и фиксирате профила с непокътната страна, можете да започнете да го огъвате.
2. Рязане и огъване.

Обърнете внимание! Желателно е този метод да се използва при работа с профил на голяма секция, тъй като самият процес отнема достатъчно време.

Използвайте пясък, за да огънете тръбата

Пясъкът може да запази формата не само под формата на скулптура на морския бряг, но и да поддържа формата на профила в процеса на огъване, предотвратявайки сплескване или напукване.

Тази операция е почти еквивалентна във времето с работата на тръбната брава и ще изисква такива материали:

• кварцов пясък;
• дървени гнезда с дължина от 10 до 20 см;
• газова горелка;
• бормашина;
• Blank, чийто диаметър е равен на вътрешния радиус на профила на огъване;
• гумен чук.

Обърнете внимание! Пясъкът трябва да премине през 2 етапа на първичната обработка, преди да може да се използва: цялостно пресяване, измиване и окончателно изсушаване. Преди употреба трябва да се съхранява в чист контейнер.

Народната инструкция за огъване с пясък включва задължителни последователни операции.

1. Един отвор на тръбата е плътно запушен с дървена тапа.
2. Чрез друга дупка, пясък се изсипва до такова ниво, че влезе вторият щекер.
3. Останалият отвор е плътно запушен.
4. Огъването се извършва с помощта на празното място. Ако трябва да се достигне малък радиус, огъването се нагрява от пламъка на горелката. Важно е да не се прегрява повърхността и да се предотврати появата на скала, което влошава качеството на тръбата.
5. Чрез издърпване с гумен чук, сгъването се довежда до съвършенство.
6. От готовия продукт щепселът е изгорен, изгорен или пробит.
7. Разтърсвайки и pokolachivaniem изсипва пълнител.

Хармония на профила и водата

Тежката слана ще стане вярна помощник в огъването, например, на медна тръба. От инструментите и материалите ще ви трябва само вода и прасе. Технологията също е доста проста.

Плътно включване на единия край на тръбата с корк, вътрешната страна е пълна с вода и е включен втори отвор. След като водата е напълно замразена, материалът е готов за употреба.

Примечательно, что прилагаемые физические усилия минимальны - не происходит сплющивания, и сечение почти не нарушается.

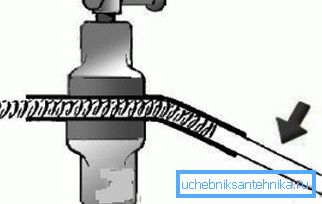

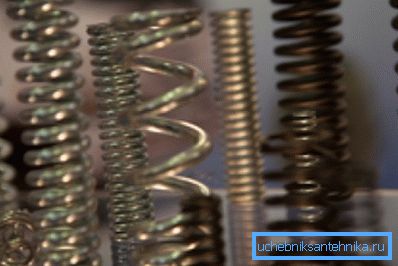

Използване на пружина за огъване

Огъването, използвайки пружина в кухината на профила, се основава на принципа на вътрешната съпротива. В допълнение към профилната тръба, вентилатора или газовата горелка и шаблон с подходящ диаметър е необходима необичайна квадратна пружина. Тя е изработена от стоманена тел с диаметър от 2 до 4 мм, която е огъната с размер на профила малко по-малък от вътрешния участък на тръбата.

Обърнете внимание! Пружината трябва почти автоматично да влезе в профилната кухина. Оптималният клиренс между външното напречно сечение на пружината и вътрешната тръба се счита за 1,5 до 2 mm.

Чрез поставяне на пружината вътре в обработвания детайл повърхността на деформируемата част на продукта се обработва с надуваема лампа. Подходящо загрята част, закрепена върху диска, огънете и приведете желания радиус със собствените си ръце.

Обърнете внимание! Не пренебрегвайте правилата за безопасност. Цената на невниманието е твърде висока. Защитни ръкавици, очила и клещи за улавяне на горещи тръби надеждно ще предпазват от изгаряния. За пожарна безопасност трябва да има контейнер с вода или пясък наблизо.

Обобщение

Обхватът на профилните тръби е доста широк. Високата цена на професионалните огъвачи на тръби, предназначени за работа с този материал, често ги лишава от възможността да ги използват.

Трудно е да се внедрят идеите на автора. Понякога позицията може да бъде запазена само чрез огъване на профилната тръба със собствените ви ръце.

Видеото в тази статия показва пример за огъване на профилна тръба.
