Монтаж на керамичен комин

Към каналите за изпускане на димни газове има високи изисквания за температурна устойчивост и здравина. Керамичните конструкции са достойна алтернатива на тухлените комини. Тръби от пожароустойчива керамика се използват за котли с всякакъв вид гориво. Високата цена на строителството е съчетана с дълъг експлоатационен живот и устойчивост на агресивна среда. Монтажът на керамичен комин изисква спазване на правилата за безопасност и технологичните стандарти, като тези условия ще предотвратят пожари и ще осигурят висококачествено отстраняване на продуктите от горенето.

Устройство

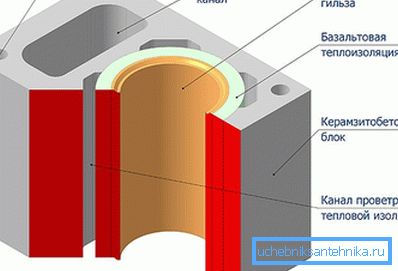

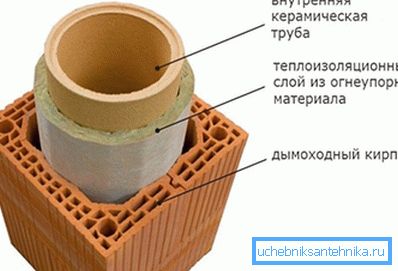

Многостранната система за комини е сандвич конструкция, състояща се от вътрешна керамична тръба и външна част, изработена от леки керамични тухли от комини или бетонни блокове.

Между слоевете е поставена огнеупорна изолация, като базална вълна. Chamotte глина, която е суровина за производство на топлоустойчива керамика, осигурява възможност за инсталиране на комин за котли с висока температура на отработените газове. Този материал отблъсква влагата и е устойчив на въздействието на горивните продукти.

Дизайнът на канала за дим осигурява достатъчна степен на топлоизолация, с изключение на появата на кондензация по стените. Изходящите газове поддържат топлината до дупката в тръбата, само тук те се охлаждат до формирането на влага. Малка област, изложена на кондензация, няма значително въздействие върху керамичния комин. Проектирането е предназначено за монтаж както в сградата, така и извън нея.

достойнство

Използването на естествен огнеупорен материал в конструкцията, изолацията и бетонните блокове отвън дава редица предимства пред тухлените и метални комини:

1. Подобрено сцепление, дължащо се на гладките стени на керамичната тръба, които нямат груба тухла.
2. Според устойчивостта на корозия, димът от шамотна глина е по-добър от метала. Благодарение на сандвич конструкцията каналът бавно се охлажда и не се появява кондензация. Продуктите от горенето не се намират върху гладките глинени стени на тръбата, така че не се образуват агресивни разтвори, които разрушават материала.
3. Липсата на сажди гарантира безопасността на употребата - димният канал не намалява в диаметър, запалването на отлаганията не се предизвиква.
4. Универсалност - керамичният комин е подходящ за газови котли, твърди и течни горива, камини. Има проекти за използване с висока степен на отопление и специални тръби за нискотемпературни котли.
5. Добрата топлоизолация гарантира бързо загряване и ниска топлинна загуба, като тези фактори повишават ефективността на отоплителната система.
6. Сандвич-тръбата отговаря на изискването за пожарна безопасност, външният й скелет от бетонни блокове не се нагрява и носи заплахи за дървените подове при пренасяне през жилищни етажи и покриви.
7. Дълъг експлоатационен живот, до 30 години гаранция.
8. Опростена инсталация на модулна коминна система е възможна за самостоятелно изпълнение.

При избора на керамична тръба се вземат предвид и нейните недостатъци: монтажът трябва да се извършва вертикално без завъртане, цената на комина е по-висока от тази на тухли или метал, общото тегло на конструкцията създава допълнителен товар върху основата.

Правила за подбор

Керамичната тръба на комина е направена от отделни блокове, които са плътно прилепнали една към друга, така че няма изпускане на дим. Височината му се изчислява предварително, в съответствие с действащите разпоредби. Прекалената дължина на комина няма да подобри сцеплението, а ще създаде само сложни аеродинамични вихри, които не допринасят за ефективната работа на системата за отстраняване на газове. Тръбата се набира в съответствие с правилата:

• височина над плосък покрив 50 см;
• тръбата, разположена на 1,5 м от билото, трябва да се издига на 50 см над нея;
• на разстояние до 3 м ръбът на комина не може да бъде под линията на билото;
• когато е на повече от 3 м от билото, тръбата трябва да достигне до оста на 10 градуса от линията на своя хоризонт;
• диаметърът на вътрешния керамичен канал не може да бъде по-малък от този на изпускателната тръба за дим;
• Височината на тръбата от решетката до външния ръб е не по-малка от 5 м.

Керамичен комин може да се използва за изтичане на газове от няколко уреди, но при всяка конфигурация долният модул служи за събиране на кондензат. Елементите на комина са избрани, като се съсредоточава върху вида на отоплителното устройство: камина, котел или фурна. Размерът на тръбата се влияе от вида гориво и мощността на котела. За да се изчисли необходимата дължина на керамичния комин, ще са необходими таван и височини на покрива.

Коминна инсталация

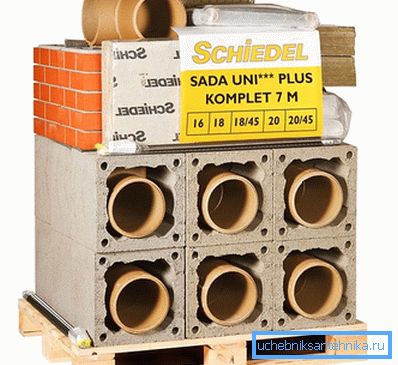

Производителите произвеждат конструкция, напълно готова за монтаж, включва:

• керамични блокове, включително чашковици за почистване и свързване към отоплителното устройство;
• резервоар за кондензат;
• рамка от блокове с отвори за армиране;
• минерална изолация.

Горната част на комина е защитена от дъжд със специален конус. В долната част на конструкцията е монтирана решетка за всмукване на въздух. При избора на последователност от монтажни модули и размера на тръбата трябва да се има предвид, че местата за докинг на отделните секции не трябва да се срещат в препокриващите се пасажи.

Основното тегло на комина изисква поставянето на отделна основа. Размерите му надвишават диаметъра на комина с 10 см във всяка посока. Бетонната основа трябва да е равна, нивелирането й да се проверява на ниво. За да се осигури плоска равнина, можете да поставите керамични гранитогрес. Основата на тръбата, особено над 7-8 м, трябва да се определи стриктно в зависимост от нивото. След това се извършва хидроизолация от ролката, сгъната на два слоя. Основата е положена първи бетон блок, под него се използва циментова замазка.

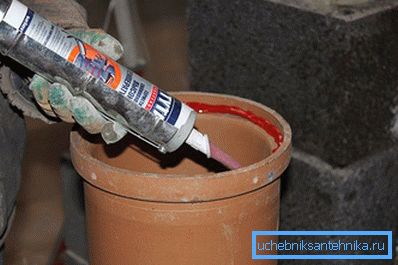

За свързване на секциите от керамичната тръба се използва специален уплътнител. Той се прави независимо от сухата смес, която идва в кита, и вода, поддържа се съотношение 7: 1. Смесването се извършва в топло помещение при +20 градуса, използва се в продължение на 1-1,5 часа, докато се втвърди.

Съвет! Замразеният разтвор не може да бъде разреден отново с вода.

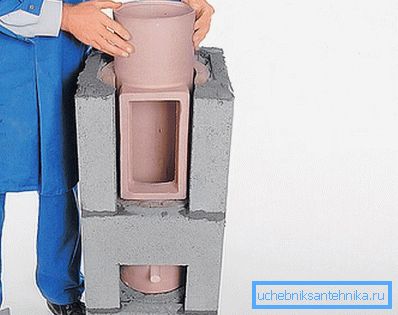

Първият модул е ​​оборудван с резервоар за оттичане на кондензат, към който е прикрепен тръбен участък с почистващ отвор, използващ уплътнител. Този модул е ​​обвит в базалтова памучна вата. Всеки следващ модул се навива в предходния и се запечатва с приготвеното решение. Излишък състав, излизащ на повърхността на тръбата, избърса с влажна гъба. Извън керамичната тръба се изважда рамка от бетонни блокове, свързани с циментово-пясъчен разтвор. Ако е необходимо, в тях се нарязват отвори за индивидуални размери на тръбите. Правата част е направена от блокове без отвори.

Третият модул е ​​чанта за свързване на нагревателя. Тя е затворена със специална челна вложка. След правилното сечение е монтиран амортисьор.

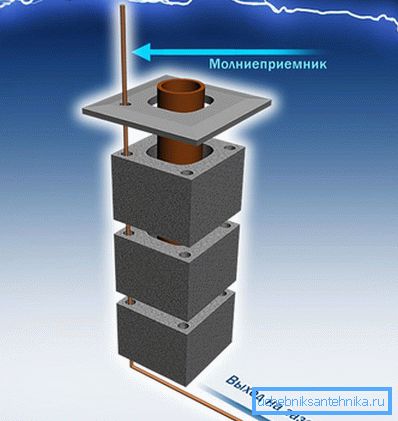

Съвет! Чрез бетоновите секции на керамичния комин е възможно да се премахне мълниеприемника.

При инсталирането на устройствата е важно да се спазват хоризонталните и вертикални нива. За да се осигури стабилност и здравина на конструкцията, тя е подсилена с железни пръчки. Под металните фитинги се приготвят отвори в ъглите на блоковете, в тях се поставят секции от 1,5 м и се запълват с циментова замазка.

След монтажа на комина, чашата за ревизия се затваря от вратата, а в долния блок се монтира вентилационната решетка. Въздухът, който протича през него, ще се движи вътре в канала и ще понижи температурата. Керамичен комин е инсталиран и без бетонна рамка, но в този случай тръбата е фиксирана със скоби през всеки метър. В неотопляем таван той е изолиран със слой от базална вълна.

Местата за преминаване през пода и тавана са оградени от кутия и изолирани с базална вата. Особено внимание се обръща на безопасността при инсталирането на керамичен комин в дървена къща. Местоположението му е на 25 см от дървената стена.

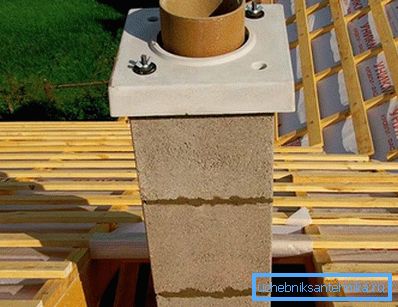

Последната част на комина, разположена на покрива, завършва с монтаж на покривна плоча от бетон и защитен конус от метал. Външното покритие на комина е направено от керемиди или други материали по вкуса на собствениците на къщата.
