Модификация, маркиране и размери на полипропиленовите тръби

С течение на времето, постепенно, но сигурно водоснабдяването и отоплителната система от метал преминават към полимери. Трябва да се отбележи, че размерите на полипропиленовите тръби се изчисляват в mm, а не в инчове, както беше направено преди (може да се изчисли във всяка единица, но документацията се създава в метричната система).

Току-що споменахме за ПР, защото е за него, тоест за модификация, маркировка и размери, които се използват за транспортиране на течности с различна температура. Ако ви интересува, тогава повече информация е по-долу. Освен това в тази статия ще видите видеоклип, който ясно ще покаже нашата тема.

ПР

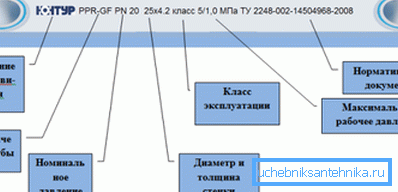

Маркиране на полипропиленови тръби

• Наиболее популярная продукция такого типа имеет маркировку ПР, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости - такие изделия используют для холодного и горячего водоснабжения, а также систем отопления, Каквото и да беше, във всеки случай първите букви на съкращението ще бъдат ПП. Но можете да се срещнете с PPH или PP-1, което означава, че продуктите са направени от хомополимер (продукт от първо поколение за студена вода). Можете също така да намерите символите PPB, което показва възможността за нанасяне на топла вода и отопление.
• PN символите показват номиналното налягане в баровете. Например, если ПР - полипропиленовые - труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,чкг/см². Среди всей символики в данном случае можно выделить четыре категории - это PN10, PN16, PN20 и Банах. Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги.
• В допълнение към основните данни маркировката показва допълнителни, като например името на производителя, класа, външния диаметър и дебелината на стената, нормативният документ на този продукт.

Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации ПР при нагреве.

Геометрични параметри

Таблица размеров полипропиленовых труб PN10, PN20 и Банах

Обърнете внимание на таблицата и ще видите как геометричните параметри се променят в зависимост от номиналното налягане с една и съща външна секция.

Например, 20 mm полипропиленова тръба, тук:

• PN10 будет иметь внутренний диаметр 16,2 мм, стенку - 1,я мм;
• PN20 - внутренний диаметр 13,2 мм, стенку - з,ч мм;
• Банах - внутренний диаметр 13,2, стенку - ч,0 мм, но здесь уже немного увеличивается наружное сечение - в данном случае оно получается 21,2 мм.

По подобен начин геометричните пропорции също се променят в други секции, например 32 мм полипропиленови тръби:

• PN10 будут иметь внутренний диаметр 2ш,0 мм, стенку ли,0 мм;
• PN20 - внутренний диаметр 21,2 мм, стенку - 5,ч мм;
• Банах внутренний диаметр 21,2 мм, стенку - ш,0 мм.

И опять-таки Банах окажется чуть-чуть толще условного сечения - оно уже будет не 32 мм, а зз,2 мм.

Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение Банах слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя ПР и фольги. Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.

Дълбочина и време на запояване, в зависимост от размера

Как вы понимаете, при монтаже ПР полипропиленовые - труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Также от сечения зависит время удержания деталей при сварке и после неё - при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.

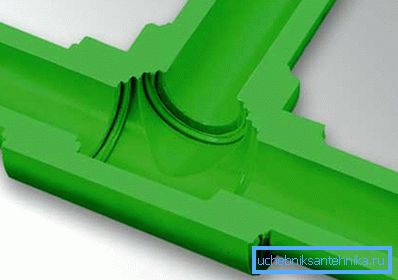

Сварочные параметры чрезвычайно важны для каждого размера, ведь если ПР полипропиленовые - труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.

приложение

В допълнение към обичайната за нас употреба на полипропиленови тръби за водоснабдителни и отоплителни системи, които често се инсталират от много домашни занаятчии, те се използват и за външни канализационни и вентилационни системи.

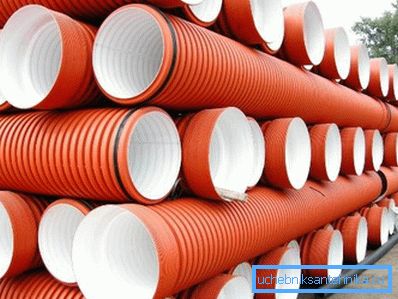

Например, для канализационных стоков используют ПР диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.

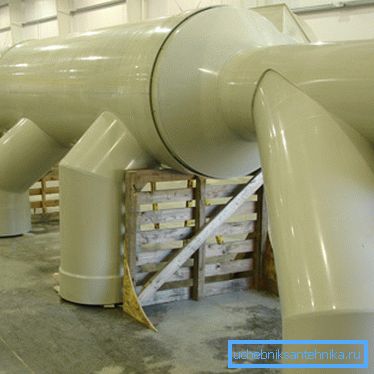

За вентилационните канали, както и в горната снимка, използвайте същите диаметри, както при външните канализации, но само тук конфигурацията на секцията може да бъде не само кръгла, но и овална, квадратна или правоъгълна. Основното изискване за вентилационните канали не е повишената якост и нисък капацитет за пренос на топлина, но ниското тегло.

Заключение

При избора на полипропиленови тръби със сигурност ще обърнете много повече внимание на цената на материала. В този случай трябва да имате предвид, че цената се формира не само от размерите и номиналното налягане на стените, но и от марката. Производителите на марки винаги продават своите продукти по-скъпо, въпреки че не могат да бъдат по-ниски от качеството (дори дестилирани) от напълно непознати начинаещи.
