Квадратна тръба - универсален строителен материал

Профилът на тръбопровода има редица полезни функции, които до известна степен разширяват обхвата на използването му в сравнение с кръговата секция. По-специално плоската повърхност позволява да се използва безпроблемно за монтиране на различни конструкции. Също така, поради своята форма, се улеснява процесът на свързване на отделни елементи в сложни структури.

Обща информация

Такъв тръбопровод може да бъде произведен както от стомана, така и от пластмаса, например от PVC.

Материалът до голяма степен определя обхвата на използване на валцувани продукти, има такива възможности:

• Стоманеният тръбопровод от тази форма не е подходящ за организиране на водопровод или отоплителна система, Но тя може да се използва за създаване на рамки от тръби от различни секции и дори да направите сами мебелите. Сравнително малко напречно сечение може да се използва за покриване на големи разстояния, за тази цел се произвеждат ферми и големи размери могат да се използват като носещи елементи, например колони;

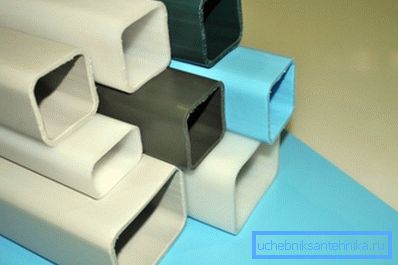

• квадратните пластмасови тръби, разбира се, нямат здравина на метала, така че тяхната област на приложение е ограничена от допустимото натоварване, Например, пластмасов тръбопровод може да се използва за системи за пиене на зърно в птицеферми. От по-голям размер, могат да бъдат произведени пластмасови оградни стълбове, кабелни канали, канали и др.

Използването на профилни валцувани продукти в ASG

Използването на такъв тръбопровод в индустриалното строителство е малко по-различно от конструирането на индивидуален. На първо място, мащаба на задачите и натоварването върху структурата. Предвид популярността на наемането на профили има смисъл да се разглобяват по-подробни регулаторни изисквания и използването им.

Нормативни документи

GOST за квадратни тръби съдържа основните изисквания за геометрични размери, допустими отклонения и в диапазона, посочен в основния размер.

Ситуацията с регулаторните документи се различава в зависимост от материала:

• За стоманения тръбопровод има 3 основни стандарта: GOST 8639-68, GOST 8639-82 и GOST 30245-2003. Последният документ съчетава основната информация не само в квадратна, но и в правоъгълна секция. В същите документи може да се знае теглото на измервателния уред на квадратна тръба;

• Що се отнася до пластмасовите тръби, като такива, няма нормативен документ за тях. Поради това е необходимо да разчитаме повече на информацията на производителите.

Използване на профилиран тръбопровод

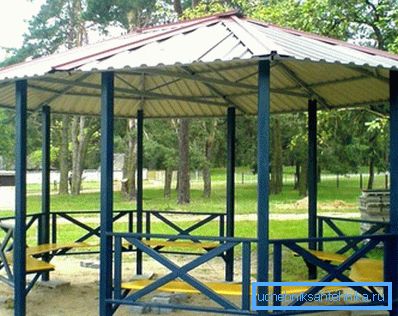

В отделните конструкции, като правило се използват малки размери. В този случай площта на приложението му е ограничена до рамка от тръби под оранжерията или стелажите, за да се инсталира оградата. В същото време товарът върху него е сравнително малък, така че теглото на квадратната тръба не играе голяма роля.

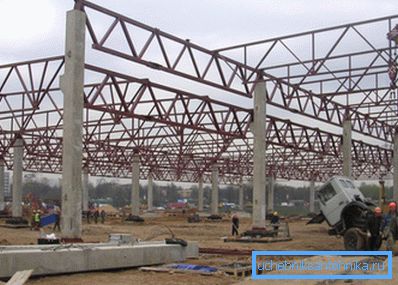

В индустриалното строителство този материал позволява няколко пъти да се намали времето, необходимо за издигането на конструкцията. Особено ценно профилиране, което може да се използва за покриване на големи разстояния. Такава техника се използва широко, например при припокриване на обхвата в промишлени магазини, хипермаркети и други големи структури.

Единственият проблем в този случай е масата на квадратна тръба, ако просто отсечете дълъг участък с дълъг тръбопровод, той ще се срути само със собствено тегло. Ето защо фермите са построени за покриване на големи разстояния.

Ферми от профилен тръбопровод

Всяко стопанство се състои от елементи като колани (горни и долни) и скоби. В допълнение към профилния тръбопровод, те могат да бъдат направени от I-лъчи, ъгли и други валцувани продукти. Но фермите от профилирани валцувани продукти са много по-удобни за производство, докато теглото на конструкцията остава малко (можете да го определите според GOST).

Фермите могат да бъдат класифицирани според формата им, които се отличават:

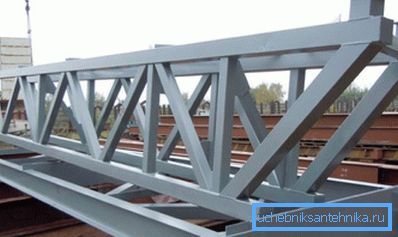

• с паралелни колани;

• под формата на триъгълник. Триъгълен свързващ блок от квадратна тръба може да се използва например като основа на кофражна система;
• трапецовидна;

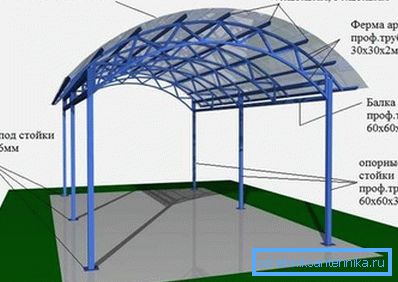

• Арх.

Обърнете внимание! За да създадете сводеста ферма, ще ви е необходима тръба. Инструкцията за използването му е изключително проста - достатъчно е да се опъне тръбата между ролките. Ръчният подвижен профил е по-добре да не се огъва, има голям риск да се развали.

При производството на специално внимание трябва да се обърне на възли на фермата от квадратната тръба. Геометрията на възлите оказва силно влияние върху работата на конструкцията под товар.

Характеристики на монтажа на възли

А възел е точка, в която най-малко 3 сегменти от тръбопровода се събират.

Най-често се използват такива методи:

• с използване на заваряване;
• с помощта на болтове или нитове;

• Можете допълнително да използвате укрепващи книги;
• позволява се да се използват разделителни скоби, подпори за укрепване на възела.

Възможно е да се комбинират елементите на фермата като задник и обиколка. В този случай размерът е важен, размерът на квадратната тръба може да бъде определен от асортимента.

Обърнете внимание! В случай на заварена фуга може допълнително да се използва метално уплътнение, ако дебелината на стената е недостатъчна. В противен случай металът може просто да бъде изгорен.

При монтажа на единица е особено важно да не се изместват отделните елементи по отношение на тяхното конструктивно положение. Осите на колана и скобите трябва да се пресичат в една точка, само в този случай и двете скоби ще бъдат натоварени равномерно.

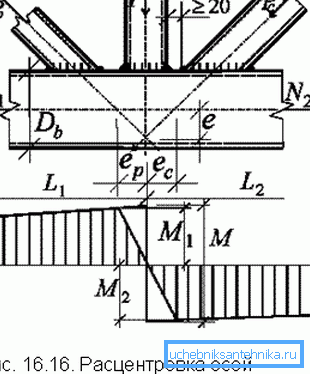

Има обаче изключения от това правило. Например, ако се използват различни размери в скобите или ако има ограничения поради геометрията на колана, възелът може да бъде центриран. Влиянието на несъответствието се забелязва от диаграмата за момента, като се отчита и теглото на квадратните тръби по време на неговото изграждане.

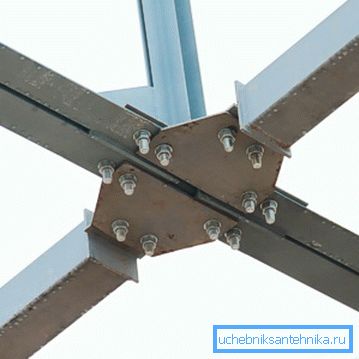

Отделно, трябва да се споменат по-грубите стави. За тази цел може да се използва и болтова връзка. В случай на болтове за разтегната става, се използват болтове с висока якост и за компресирана връзка - изработена от въглеродна стомана.

Обърнете внимание! При фланцово свързване на тръбите е необходимо да се увеличи твърдостта на фланеца в опънатата зона. За да направите това, той може просто да бъде подсилен с усилватели, цената на такова решение е минимална и дизайнът е гарантиран да не се срутва под товар.

В заключение

Профилната тръба е универсален строителен материал. Благодарение на своите геометрични характеристики, той може да бъде широко използван не само в индивидуалната, но и в индустриалната конструкция. Статията се фокусира върху използването на профилни валцувани продукти в строителството.

Видеото в тази статия показва пример за използване на квадратна тръба в индивидуална конструкция.
