Колектор за отопление: предназначение, ползи и монтаж

Отоплителен колектор - основният възел на лъчистата отоплителна система, която е едно от най-прогресивните и ефективни решения досега. Ще говорим за основните структурни особености на колектора за отопление, ще разгледаме разнообразието от гребени и ще дадем редица съвети, които ще помогнат да се инсталира колектор за отопление със собствените си ръце.

Система за отопление с колекторна греда

Помислете за колектора на отоплението трябва заедно с отчитането на радиационната схема за оформлението на охлаждащата течност, така че ще бъде по-лесно да се разберат неговите основни функции и предимства.

Както знаете, има три основни типа тръбопроводи:

1. Единична тръба, Тук радиаторите са свързани в серия, т.е. топлоносителят се подава към първото устройство, след това преминава през батерията и навлиза в следващия, постепенно преминава цялата верига и се връща в котела. Очевидно, след всеки радиатор водата се охлажда и отоплението на батериите е неравномерно;
2. Двухтрубная схема, Това решение осигурява подаването на вода от една тръба, а оттеглянето - от втората, т.е. веригата се състои от две линии, между които радиаторите са свързани паралелно. Тази схема ви позволява да загреете инструментите по-равномерно;
3. Схемата на лъча, Топлоносителят се подава към разпределителното устройство (колектор на отоплителната система), откъдето достига до всеки радиатор през отделна тръба, след което се връща през връщащите тръби, събира гребена и влиза в котела. По този начин е възможно да се постигне най-равномерното разпределение на топлината в помещението.

Обърнете внимание! Както можете да видите, има много схеми в схемата на лъча, по една за всяка батерия. Ето защо за нормална работа на системата е необходима циркулационна помпа, която може да осигури необходимите параметри на налягането и циркулационната скорост на охлаждащата течност.

Схемата на лъча позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Също така в такава схема можете да изключите всяко устройство, без да променяте работата на цялата система, а в многоетажни сгради можете да изключите цели етажи без прекъсване на подаването на охлаждащата течност към останалата част от сградата.

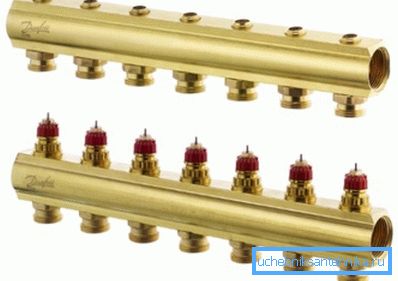

За да се реализират тези предимства, се използват нагревателните колектори, които влизат в разпределителното устройство под формата на двойка устройства - захранващ и връщащ гребен. Тръбопроводите на отоплителния колектор с изключващи вентили, вентилационни и изпускателни клапани, разходомери и термостатични глави позволяват автоматично регулиране на температурните режими на всяко отделно отоплително устройство.

Обърнете внимание! Най-често такива инсталации се използват при изграждането на отоплителни системи за частни къщи и вили, но можете да приложите тази схема и в апартамент с централизирана доставка на охладител. Трябва да се помни, че тръбите се използват най-добре под пода.

Друго предимство на радиалното окабеляване е възможността да се скрие тръбопроводът под дъската или в дебелината на пода. Често тази особеност се отразява на избора на оформление на окабеляването.

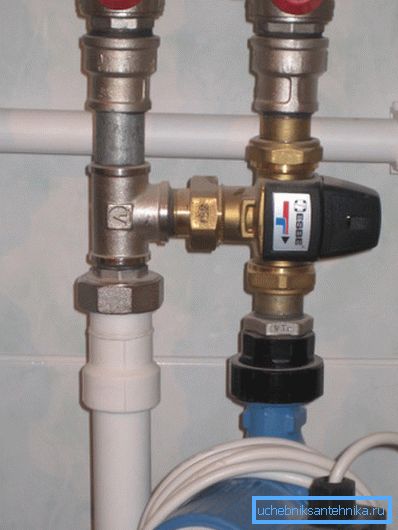

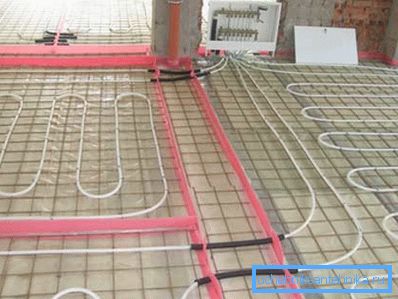

Също така не може да не се споменава такава система като "топъл под". Тук контурите не са свързани с радиаторите, но са поставени по специален начин в подовата настилка на пода, за да се затопли.

Единственият значителен недостатък на това решение е високата цена на материалите и строителните работи.

Гребен за отопление

Конструкция

Гребенът е тръба с инч или три четвърти тръба, отворите в края на които са резбовани. Единият край свързва водопровода или дренажната линия, а вторият е затворен със запушалка, вентилационен отвор и / или кран за източване на охлаждащата течност от системата.

С течение на времето можете да извадите щепсела или кранчетата и да добавите нови връзки към гребена, за да разширите отоплителната система или да свържете "топлата под".

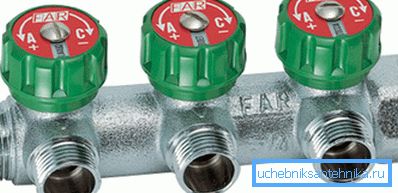

Освен това тръбата е снабдена с кранове за свързване на отоплителни тръби и гнезда за монтаж на управляващите вентили. Обикновено подаващото устройство е оборудвано с разходомери, които контролират потока, и връщащата част с термична глава, която измерва температурата на връщащата вода и ако е необходимо, отваря или затваря разходомерите.

Обърнете внимание! Схемата за свързване с прости регулиращи клапани е възможна: в този случай контролът се извършва ръчно. Необходими са кранове, необходими са за изключване на устройствата от мрежата, за да се поправят или заменят дефектните части.

В случай на проста лента, клапаните не се изискват за монтиране на клапаните, така че гребена може да има по-проста конструкция. Ние разглеждаме видовете конструкции в следващия раздел.

Разновидности

Има различни модели дистрибутори, които се различават от пакета, материалите, производителите и дизайна. Възможно е да има и разлики в зависимост от предназначението на устройствата.

Най-ефективните и надеждни модели на марката, които са оборудвани с всички необходими уреди и фитинги.

Такива продукти могат да включват:

• Хранене и връщане на гребени. Като правило те са изработени от висококачествен месинг или неръждаема стомана;

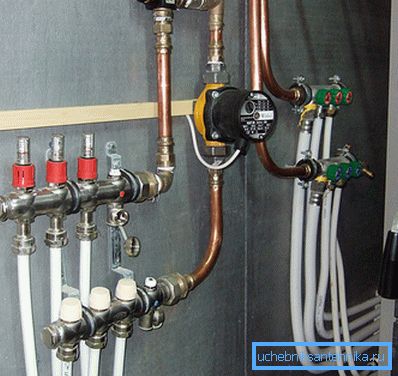

• Циркулационна помпа;
• Дебитомери на разпределителя на фуража;
• Термостатични глави на събирателната единица;
• Въздушен клапан или Маевски петел за изсмукване на въздух от системата;
• Вентил за източване на охлаждащата течност;
• Манометър за наблюдение на налягането;
• Скоби или други приспособления за закрепване;
• Кранове за свързване на разпределителни тръби.

Обърнете внимание! Моделите на компанията са сглобени и оборудвани с всички характеристики на оборудването и дизайна на гребена. По принцип детайлите на такава система са проектирани един за друг и работят най-ефективно в тази взаимна конфигурация.

Цената на сглобките за качество от водещи компании може да достигне 20 - 30 000 рубли. Ако това е твърде скъпо за вас, можете да използвате по-прости и по-евтини устройства.

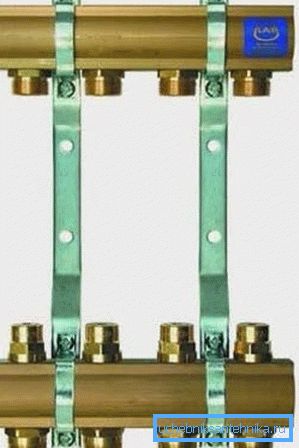

По-малко сложна версия е инчова месингова тръба с половин инчови кабели за окабеляване. Подаващото устройство е оборудвано само с изходи, а на връщащия колектор има гнезда за монтиране на термостати или разходомери. Изборът и монтажът на вентилите трябва да се извършват независимо.

Това обаче не е най-лесният вариант, но има и китайски продукти:

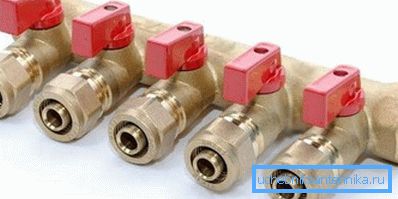

Дори по-евтино ще струва модел с контролни клапани на китайското производство. Тук са възможни проблеми, свързани с повреди на уплътненията и течове в зоната на клапана. Замяната на пломбите често е трудна или невъзможна поради отливане на продуктите.

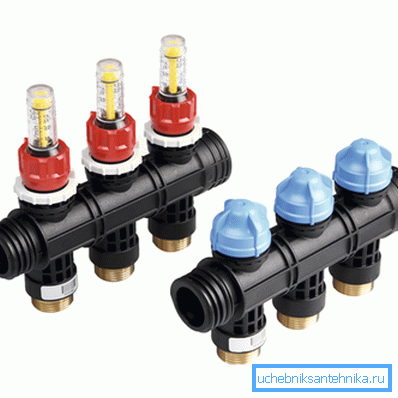

Можете също така да намерите пластмасови дистрибуторски модели. Те са евтини и доста добро качество, но надеждността им поражда съмнения. Тъй като надеждната статистика и оперативният опит все още не са налице, не е необходимо да се говори за дълголетие - времето ще разкаже.

Накрая, можете да монтирате разпределителното устройство от полипропилен чрез вкарване на тръби в инчова подсилена тръба. Това е най-евтиният и лесен начин, но надеждността му е насочена към отрицателни стойности, което позволява временно да се нарече такова решение.

Обърнете внимание! В случай на ограничен бюджет, не бива да се пести отопление, по-добре е да се намалят разходите за довършителни работи или вътрешни деликатеси, тъй като инцидент с изтичане на вряла вода ще струва много повече, а финалът ще пострада на първо място.

Монтаж

Монтирането на отоплителния колектор започва с монтажа на гребените върху скобата. След това изключете щепселите и инсталирайте вентилационния отвор и изпускателния клапан.

След това извадете капачките от гнездата и монтирайте разходомерите за подаване и регулаторите на температурата на връщащата тръба. Ако помпата не е инсталирана първоначално, тя е инсталирана.

След това конзолата е прикрепена към стена или шкаф за превключване. Когато комплектът е монтиран и монтиран, свържете тръбите за охлаждане на радиатора или контурите на топъл под. В края на краищата, основните тръби са свързани и системата се навива със специална помпа.

Обърнете внимание! Това ръководство не е окончателно и може да варира в зависимост от използваното оборудване и конфигурацията на системата.

заключение

Нагряването на колектора е най-прогресивната схема за отопление на помещенията. За да го реализираме, се използват различни модели дистрибутори, като най-ефективните от тях са европейските продукти с пълна екипировка. Видеото ще ви помогне да разберете по-добре тази тема.
