Кой диаметър на тръбата да избере за отопление: описание на
Когато провеждате отопление в апартамент или частна къща, в допълнение към материала на използваните тръби, трябва да се вземат предвид и размерите на техните секции. Те определят обема на течността, преминаващ за определена единица време, което значително влияе върху производителността на цялата структура. За това как да намерите този индикатор, ще говорим по-нататък.
Връзката между напречното сечение на тръбопровода и главата под налягане в него
За начало е важно да разсееш мита, че колкото по-дебела е тръбата, толкова по-силно е движението на охлаждащата течност в нея. Ако диаметърът се увеличи прекалено много, налягането в системата може да падне до такава степен, че да няма отопление в къщата изобщо. За да предотвратите това, разгледайте следната таблица, която показва параметрите на охладителната течност за най-често срещаните видове тръбни продукти:
| Тип на тръбата | Консумация, мли/ч | Скорост, m / s | Загуба на главата, m / 100 m |
| Сталь новая 1лили?5 | 60 | 1,ч | ли,6 |
| Сталь старая 1лили?5 | 60 | 1,ч | ш,8ч |
| PE 100 110? 6,6 (SDR 1щ) | 60 | 2,26 | ч,1 |
| ПЭ 80 110?8,1 (SDR 1ли,6) | 60 | 2,ч1 | ч,8 |
| Нова стомана 2ч5? 6 | ч00 | 2,ш | ч,ли |
| Стоманата е стара 2ч5 - 6 години | ч00 | 2,ш | щ |
| ПЭ 100 225?1ли,ч (SDR 1щ) | ч00 | ли,6 | ч |
| ПЭ 80 225?16,6 (SDR 1ли,6) | ч00 | ли,85 | ч,8 |
| Сталь новая 6ли0?10 | ли000 | 2,85 | 1,лили |
| Сталь старая 6ли0?10 | ли000 | 2,85 | 1,98 |
| ПЭ 100 560?лили,2 (SDR 1щ) | ли000 | ч,ли5 | 1,яш |
| ПЭ 80 560?ч1,2 (SDR 1ли,6) | ли000 | ч,65 | 2,ли |
| Стомана нова 820? 12 | ч000 | 2,2ли | 0,ш |
| Стомана на стария 820-12 | ч000 | 2,2ли | 0,8щ |
| ПЭ 100 800?чщ,ч (SDR 1щ) | ч000 | 2,85 | 0,59 |
| ПЭ 80 800?58,8 (SDR 1ли,6) | ч000 | ли | 0,ш9 |
Характеристики на избор
Как да изберем диаметъра на тръбата за отопление? Да погледнем в началото с описанието им.
Описание
Изборът на диаметър на тръбата за отопление се определя от следните характеристики:

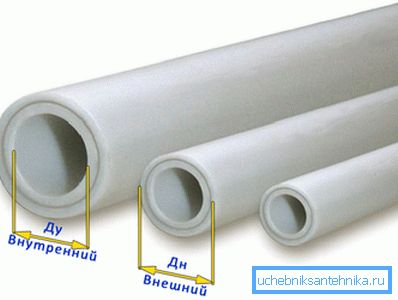

- Расстояние между внутренними стенками - внутренний диаметр труб, Това е най-важният показател, показващ производителността на бъдещия дизайн.

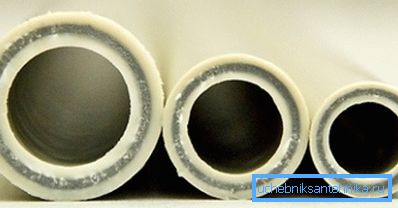

- Разстоянието между външните стени е външният диаметър, Тя се класифицира в:
| клас | Параметр, см |
| малък | 0,5-10,2 |
| среден | 10,2-ч0,ш |
| голям | ч0,ш и более |
- Номинален проход, Стойността на секцията е закръглена и превърната в инчови единици.

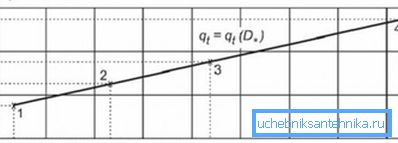

Разликата между външния и вътрешния диаметър е дебелината на стената на продукта, която влияе върху топлинния трансфер на тръбопровода.
По-малко или повече
След извършване на изчисления стойностите може да отнемат определен диапазон, коя страна би трябвало да бъде по-добре да се отклони: към по-голяма или по-малка?
Експертите смятат, че е по-разумно да се използва малък напречен разрез по няколко причини:
- В тръбопровода има по-малко количество топлоносител, който трябва да се нагрява. Така се намаляват разходите за работа на отоплителната система.
- По-лесно е да извършите сами инсталацията.
- По-малките разходи за самите тънки тръби в сравнение с дебелите екземпляри.
Съвет: Не подценявайте резултатите от изчисленията, тъй като това значително ще намали ефективността на отоплителната система и ще я направи много шумна.
При этом следует учитывать, что идеальной скоростью движения является интервал между 0,ли и 0,щ м/с.
Извършване на изчисления
За да разберем същността на процеса, нека да го разгледаме на примера за намиране на оптималното напречно сечение за отоплителни тръби, разположени в стая с размери 20 m2.
Инструкцията е, както следва:
- На първо място откриваме индикатора за необходимия топлопренос, Ако стените имат изолация, а таваните не надвишават три метра, тогава за всеки десет квадратни метра се изисква 1 kW топлинна мощност. Ние заместваме нашия вариант и получаваме 2 кВт.
- Далее добавляем необходимый двадцатипроцентный запас, что в итоге даёт нам 2,ч кВт.
Съвет: Препоръчва се да използвате онлайн калкулатора, когато правите изчисления. Такава програма ви позволява значително да опростите задачата и да избегнете типичните грешки.
- Ако в проекта има прозорци, добавяме същия брой батерии с капацитет от поне 1,2 кВт, Обикновено те се поставят директно под отворите на прозореца.
Важно е: стойността на властта може да се приеме повече, но по никакъв начин не по-малко, тъй като вашата система няма да се справи с задачата си.
- В таблице, содержащей внутренние диаметры, находим полученное значение мощности 2ч00 Вт. Там мы видим, что для заданной системы отопления подходят трубы с восьмимиллиметровым диаметром. При этом скорость движения жидкости будет равняться 0,ш м/с, расход – 105 кг/ч и точная тепловая мощность – 2ч5ли Вт.
Также допустимо использование труб с десятимиллиметровым диаметром, тогда скорость теплоносителя уменьшится до 0,ч м/с, расход увеличится до 110 кг/ч и производительность возрастёт до 2555 Вт.
Заключение
Подбор диаметра трубы для отопления является очень важной задачей, и от правильности данного этапа зависит производительность всей системы. Слишком широкие изделия могут вообще перестать осуществлять свои функции, а слишком тонкие станут работать малоэффективно и шумно (см.также статью щ1;Наружный диаметр труб – все что нужно знать о размерахщ;).
Ето защо е необходимо да се вземат предвид всички тънкости, когато се правят изчисления и се прави избор, за да се постигне максимален ефект. В статията очертахме цялата информация, която би била необходима за това.
Във видеото можете да видите допълнителни материали, които са пряко свързани с темата. Бъдете внимателни, когато извършвате изчисления!
