Какво е гофрирана тръба: характеристиките на най-популярните

В производството, промишлеността, строителството, както и за различни домакински цели, се използва гофрирана тръба с двуслоен шлифовъчен материал или друг вид такива структурни маркучи. В зависимост от техническите условия, които определят нейната употреба, материалът (пластмаса, гума, метал) ще се промени, неговият качествен състав и размери (дължина, диаметър). Ще обсъдим това по-подробно по-долу, като предоставим допълнителна информация.

Гофрирани продукти

Примечание. По большому счёту, труба гофрированная - ГОСТ зависит от материала - является универсальным приспособлением. Здесь возможна однослойная или двухслойная стенка с полимерной оболочкой и/или элементами армирования.

• За запалими структури, чрез които комуникационни кабели, за да се простират както и за транспорт на газове и течности често се използват гофриран стоманена тръба, която може да бъде от черни или неръждаема стомана. Конфигурацията на повърхността (форма на огъвания, стъпка пръстени, диаметър), могат да бъдат много различни, но в същото време тези фактори няма да се отрази на неговото качество, а просто показват, че той принадлежи към определена фабрика. Продуктите от този вид са изработени от изцяло съюз Standard OST 35-22-83.

• В повечето случаи гофрираната гумена тръба се използва за изпомпване на течности, но може да служи и за семена и тръбопроводи (използвайки TU RB 00149438.091-99), съединителни и разклонителни тръби с различни размери. Такъв каучуков продукт често се усилва с стоманена спирала, което значително увеличава техническите си възможности, тъй като дадената твърдост позволява да издържи на сериозни механични натоварвания при работа при засмукване или изпускане. Продуктите от този тип са произведени в съответствие с GOST 5398-щ6.

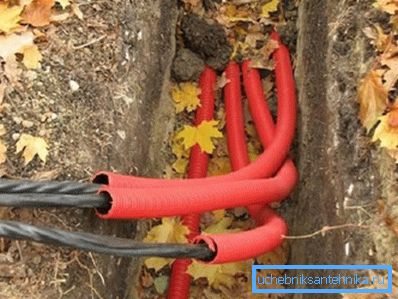

• Като правило, гофрирана пластмасова тръба може да се използва като гъвкав кабелен тръбопровод за различни комуникации, както и канализационни тръби за сифонни мивки, вани, мивки, душ кабини, тоалетни чинии и т.н.

За производството му се използват едновременно (два слоя) PVC (поливинилхлорид), HDPE (полиетилен с ниско налягане), PVD (полиетилен с високо налягане) или и двете. Освен това, за санитарни цели, тя може да бъде подсилена със стоманени пръстени или спирала. Продукти от този тип са произведени в съответствие с GOST 1щ6щ5-8щ.

Преглед на материалите

стомана

В момента на корейския пазар се доминира корейска гофрирана, незапалима тръба от неръждаема стомана, въпреки че през 20-ти век тя е произведена за първи път от японски производители. Но ако говорим за географията на употребата, тя обхваща почти целия свят. Популярността и високата цена на тези продукти не са изненадващи, тъй като са изработени от високо легирана стомана.

Предвид факта, че неръждаемата стомана не е податлива на корозия и окисляване, тези продукти не изискват превантивна поддръжка, поради което оперативният ресурс е практически неограничен. Това качество прави възможно използването на неръждаема стомана, гофрирана по затворен начин, т.е. да се постави под облицовката (гипсокартон, облицовка), излива се от бетон и се запечатва с шпакловка.

За такава тръба не са необходими компенсационни съединения, тъй като температурната деформация е загасена от структурата на самия продукт, а в случай на замръзване той може да бъде нагряван дори и от открит пламък. При транспортирането на течности върху вътрешните стени не се образуват различни отлагания и органични образувания като водорасли, поради което не се изисква допълнително почистване.

Иногда такие шланги имеют полиэтиленовое покрытие, которое больше служит для декорации, например, для холодной воды, делается синее покрытие, а для горячей - красное.

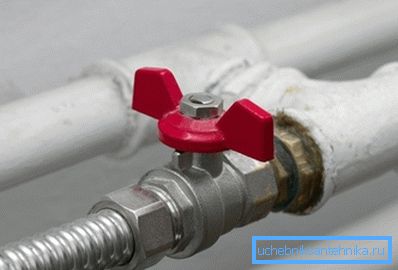

Оформянето на гофрирани стоманени маркучи един с друг, както и с различни механизми и устройства се извършва с помощта на специални месингови фитинги, които също са компресионни (компресията се създава благодарение на гумени или паронитни подложки, които се доставят с фитинги).

Каких-либо особых инструментов для монтажа здесь не требуется - мастера обычно обходятся разводным или газовым ключом, а изредка - рожковым.

Примечание. Не так давно металлорукав стали использовать для монтажа газовых установок. Такие шланги гораздо надёжнее резиновых - они могут выдержать любое давление, которое только возможно в системе, не лопаются и не растрескиваются от времени.

каучук

Несмотря на то, что такие шланги называют резиновыми, на самом деле они представляют собой многослойное композитное резиново-техническое изделие. Рукава из чистой резины механически непрочные и применяются разве что для семя- и тукопроводов. В повседневной жизни армированный шланг такого типа вы можете увидеть на пожарных и ассенизационных машинах (&#1щ1;бочках&#18щ;).

Класификацията на ръкавите съгласно GOST 5398-щ6 е дадена в таблицата:

  Забележка. Първата група включва всмукателни маркучи с разреждане на течност до 0,08 МРа, а втората група включва засмукване под налягане с възможен натиск до 1,2 МРа. Различни гумени маркучи с текстилна рамка могат да се използват във всяка топлина (тропически климат) с по-нисък температурен праг от -50? C.

При закупуване на този тип RTI, обърнете внимание на наличието на маркировки (това са същите инструкции за употреба), които задължително трябва да се прилагат под формата на надлъжна лента с релефна или незаличима боя. Легендата, която виждате там, посочва класа, групата, вътрешния диаметър, номиналното налягане и възможността за климатична употреба.

Например, маркировка Б(А) - 1 - 25 - 10 - Т - ГОСТ 5398-щ6 указывает на то, что рукав с антистатикой предназначен для перекачки топлива с рабочим давлением 1,0МПа в тропическом климате с нижним пределом -10?C.

На фигурата виждате конструкцията на многопластов гумен маркуч, който се състои от следните елементи:

1. Текстилни плитки;
2. Гумен слой;
3. Метална спирала;
4. Гумен слой;
5. Текстилни плитки;
6. Допълнителен текстилен или гумен слой.

Для шлангов класса Б, П и KSC наружный слой делается из резины, а на концах таких рукавов обычно есть бескаркасные мягкие манжеты, которые позволяют подсоединяться к переходным патрубкам и жёстким трубопроводам. Складское хранение таких резиново-технических изделий должно производиться при температуре от -25?C до +35?C, на расстоянии не менее метра от отопительных приборов любого типа.

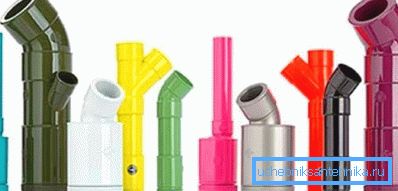

полимери

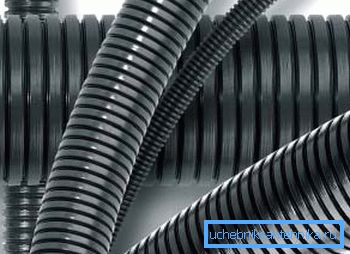

За да се защитят кабелните и жичните комуникации при трудни условия на работа, се използва полиамидно нагъване, което е в състояние да запази гъвкавост и механична якост при удари и температури от -40 ° С до + 105 ° С и за кратък период от +150 ° С.

Когато се потапят на дълбочина до 20 м, уникалните аксесоари за компресия осигуряват надеждно запечатване, както и лесна инсталация. В допълнение, стените на полиамид защитават кабели от различни петролни продукти като бензин, дизелово гориво, керосин и масла, те са устойчиви на ултравиолетова радиация и не отговарят на вибрационни натоварвания.

Обхват на продуктите

Согласно ГОСТ 28щ-щ9 полиамидные трубы такого типа могут быть двух видов - ПВ-2 и ПВ-0.

• Първият вариант има по-висока устойчивост на удар и може да се използва за инсталиране на промишлено оборудване, телевизионни и електрически комуникации, комуникационни системи, при които не се изискват по-високи изисквания за пожарна безопасност за кабелния канал.
• Вторият вариант Тя има по-малка механична якост и се използва за същите цели, но при определени изисквания за пожарна безопасност. Трябва да се отбележи, че PV-0 се използва за комуникация на електроенергия и комуникация, когато се монтира от себе си вкъщи.

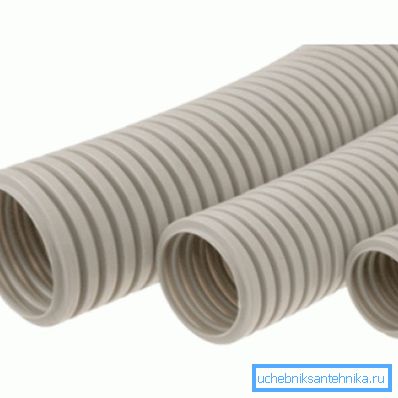

Поливинилхлоридни тръби са изработени от същия материал и се използват като кабелни канали за комуникации на телевизионно и радиоразпръскване, електрически мрежи и комуникации. Също така, те се използват успешно у дома (цената е достатъчно умерена), за да прикрият същите мрежи под гипсокартонната фасада и облицовката, но не изливайте бетон и не запълвайте с шпакловка.

Съвет! Ако съществува необходимост от защита на скритото съдържание от последиците от ултравиолетовото излъчване, изберете "гофриране" в черно.

За подови тавани от гофриран облицовъчен материал подходяща гофрирана тръба със сонда, която позволява не само стартиране на кабелите в канала, но и извършване на ремонтни работи за разглобяване / инсталиране на съдържанието. PVC гофрирането със сонда е достатъчно устойчива на ниски и високи температури (средно от -40 ° С до + 40 ° С) и не реагира на контакт с петролни продукти от изпускането на горива и смазочни материали.

Много често за инсталирането на различни кабелни комуникации се използва гофрирана двойна тръба от комбиниран полиетилен, т.е. слоевете имат различни характеристики.

Это ПНД (ПЭНД) - полиэтилен низкого давления и ПВД (ПЭВД) - полиэтилен высокого давления (не путайте - полипропиленовая труба не имеет к таким изделиям никакого отношения!).

• Най-горният слой се състои от HDPE и лесно се идентифицира чрез докосване, Той е груб и не вискозен, но е устойчив на шок, не реагира на петролни продукти от изхвърлянето на петролни продукти и е отличен диелектрик.
• Внутри находится слой ПВД - он чаще всего белого цвета, имеет очень гладкую поверхность и обладает хорошей тягучестью, За всичко това можете да добавите същите положителни качества като HDPE.

Забележка. Трябва също така да се отбележи, че също се произвежда полиетилен със средно налягане, но често се нарича HDPE и не се използва при производството на гофрирани продукти.

Заключение

Как бы то ни было, гофрированная труба из полиамида, полиэтилена, резины, стали или комбинации этих материалов достаточно прочно вошла в наш быт. И даже если вы этого не замечаете - вы в любом случае пользуетесь различными благами цивилизации, где используется такое приспособление.

В тематичното видео в тази статия можете да намерите допълнителна информация по разглеждания въпрос, възможно е да ви бъде полезна също.
