Какви са колекторите за вик?

Для начала давайте уточним, что такое водопроводный коллектор - это техническая трубообразная деталь, которая способна смешивать разную жидкость (по молекулярному составу или температуре) или раздавать её по нескольким каналам одновременно. В нашем случае это может быть смеситель, тройник, четверик или гребёнка для разводки труб отопления или водоснабжения.

Мы уделим больше внимания именно последнему варианту - узнаем, как это подключается, и посмотрим демонстрацию видео в этой статье.

Монтаж на колектори

Забележка. Като цяло инсталирането на колектори като такова изобщо не съществува, тъй като това е само междинен адаптер, който улеснява улесненото прехвърляне на течност към други канали. Цялата инсталация на такова устройство, като правило, се разглежда във връзка с други водопроводни инсталации и системи.

Разновидности

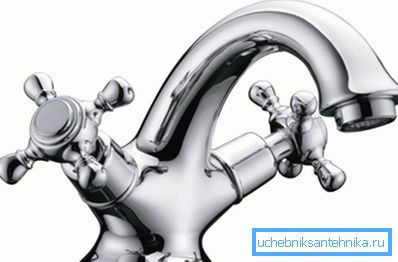

• Най-известната форма на колектора за обикновения потребител на водопроводни възли е смесител за мивка или вана, т.е. вградена в банята и фактура на стената (има и вградени стени), Този механизъм може да има спирателен вентил под формата на кран-кутии (двувходови и двумоторни модели) или под формата на патрон или топка (модели с един лост или джойстик).
• В любом из видов запорной арматуры действует один принцип водозабора - она поступает из двух источников (горячего и холодного), а выходит для потребления через один канал, называемый изливом, Цената на тези устройства може да варира значително в зависимост от качеството и декорацията.

• Наиболее простой из всех водопроводных коллекторов, это сантехнический тройник для труб, который, по сути, является водоразборным узлом - подача идёт по одному каналу, а раздача - по двум, Такива устройства постоянно се използват не само във водоснабдяването, но и в канализационните тръби (вентилационните тръби) и също така се използват за транспортиране и разпространение на голямо разнообразие от течности и газове. Във водоснабдяването те са изработени от стомана, месинг, мед, полипропилен, омрежен полиетилен и полибутилен.

• И накрая, най-известните водопроводчици изглеждат като колектор, това е гребен, който се използва за водоразделителни единици при инсталиране на подово отопляем под или може да бъде разпределението на течности за радиатори на различни крила на сграда. В большинстве случаев она продаётся с запорной арматурой, как вы это видите на фото вверху, но может также поставляться и без таковой - тогда краны приходится монтировать самостоятельно.
• По правило, гребените от този тип са изработени от месинг, въпреки че могат да бъдат направени от мед, стомана и дори силуминий, макар че последният вариант е по-добре да не се използва изобщо, Броят на извивките за такова устройство може да бъде различен, като започва от три и завършва с безкрайност, т.е. можете да свържете колектори, които имат 10 или повече изхода, ако има нужда.

Колекторът за топъл под

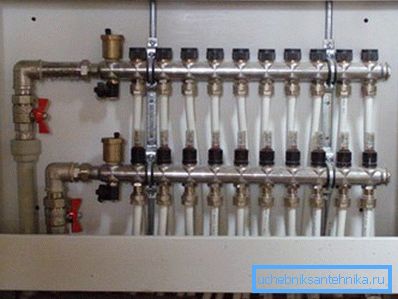

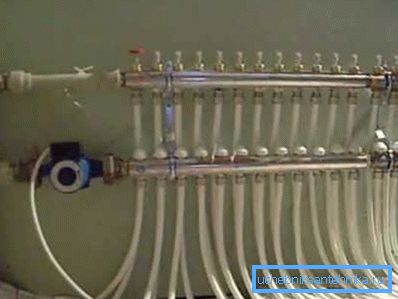

Распределительный узел для водоразбора в отоплении инструкция позволяет устанавливать не только в нише, но снаружи, если для этого отведено специальное помещение - котельная, где такая система не будет никому мешать. Но, прежде всего, давайте разберёмся в самой сути, то есть, в принципе подключения отопительной системы через коллектор и узнаем, как это работает.

От любого котла отопления всегда отходят два контура - один для подачи горячей воды, а другой для возврата уже остывшего теплоносителя, поэтому, для монтажа водяного тёплого пола тоже понадобится две гребёнки - на вход и выход.

Итак, вы устанавливаете водогрейный котёл, от которого разводятся отопительные контуру, но в данном случае труба подачи и труба возврата идёт на водоразборный узел с гребёнками. Так, для подачи устанавливается один коллектор, а для возврата другой - обычно, они монтируются один над другим, вне зависимости от того, утоплены они в стену или нет.

Както можете да видите в горните снимки, спирателните кранчета не са само на колекторните тръби, но и на тръбите, които ги свързват към котела, а от другата страна на всеки от тях клапаните Mayevsky обикновено се завинтват за изсмукване на въздух, който винаги може да бъде в системата.

Броят на дюзите зависи от броя на водните кръгове, например можете да инсталирате един разпределителен център на къща от 10 стаи, тогава ще имате нужда от гребени с поне 10 клона, но в една стая може да има повече от една верига, тогава броят на кабелите трябва да бъде увеличен ,

Один напольный водяной контур, будь он из сшитого полиэтилена или металлопласта, не должен иметь соединений, закрытых цементно-песочной стяжкой - в противном случае вы рискуете продолжительностью эксплуатационного ресурса отопительной системы.

В случаите, когато стаята е голяма и не се вмествате в размерите на единична тръба, най-добре е да разделите помещението по крилата, така че едно, две, три или дори четири крила може да попадне в една такава зона, което на свой ред ще бъде отразяват дължината на колектора.

Но монтировать один водоразборный узел для большого дома крайне непрактично - в таком случае вам придётся прокладывать лишние трубы, и в самом начале это может представлять собой довольно внушительное скопление контуров, что не совсем удобно для монтажа.

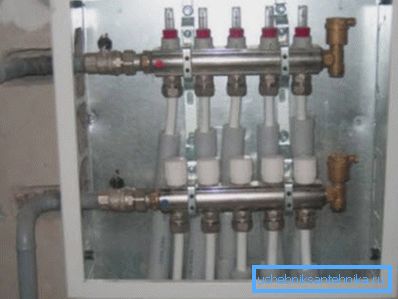

Много по-лесно е да направите едно чекмедже за две или три стаи, както е показано на горната снимка, тогава ще трябва да поставите по-малко тръби на едно място, което води до увеличаване на преминаването през стените. Разпределението на захранващия и връщащия контур в такива случаи обикновено се извършва с полипропилен, който преминава през месинговия колектор през резбова фитинга.

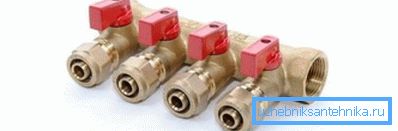

Примечание. Практика показывает, что монтаж водяного тёплого пола гораздо выгоднее производить не сшитым полиэтиленом, а металлопластом - качество отопления и его эксплуатационный ресурс не изменяется, а стоимость при этом понижается. К тому же, в продаже всегда есть коллекторы, патрубки которых снабжены концевыми фитингами для перехода на металлопластовую трубу.

Заключение

В заключение хотелось бы отметить, что любой из коллекторов вы сможете использовать, подсоединяя его к водопроводным трубам своими руками - это совсем не сложно. Даже длинные гребёнки для монтажа тёплого пола, в сущности, мало чем отличаются от обычного тройника.
