Какви са адапторите за тръби?

Адапторите за тръбите играят важна роля в почти всяка тръбопроводна система. В този случай няма значение каква е целта: канализацията е външна или вътрешна, водопроводът е външен или вътрешен. Ако искате да свържете продуктите, използването им често е просто неизбежно. Днес има голям брой технологии и в резултат на това много материали, от които се произвеждат адаптери, например чугун, PVC пластмаса, полипропилен, стомана и други подобни. Първо, нека да разгледаме някои характеристики на адаптерите.

Характеристики на адаптера

Има два вида адаптери: концентрични и ексцентрични.

• Концентричен - използва се за вертикални тръбопроводи.

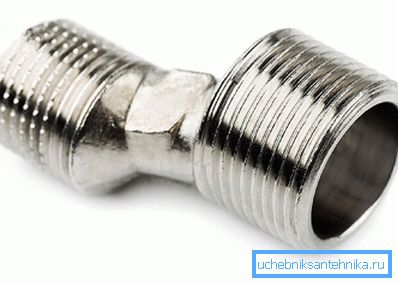

• Екцентрия - използва се за хоризонтални тръбопроводи.

Като правило, тези видове адаптери се използват в водопроводните инсталации, в промишлени предприятия за добив на газ, нефт, химически заводи. Както бе споменато по-горе, адапторите са изработени от различни материали, например стомана или полипропилен, използва се и PVC пластмаса. Що се отнася до стоманата, производството на метални адаптери е направено от различни видове. Например адаптери от въглеродна стомана за среден агресивен и ниско агресивен среди (петролни продукти, газ и др.).

Ако планираната среда ще има повишена агресивност, тогава се използва легирана или високо легирана стомана. Този тип адаптер има високи технически характеристики и температурата на работната среда може да бъде от -70 до +450 ° С при налягане 15 MPa. Трябва обаче да кажа, че през годините стоманените тръбопроводи излизат от употреба. Те бяха заменени от полипропиленови тръби, съответно от същия материал и адаптери. Затова е добре да се съсредоточим върху адаптери от полипропилен.

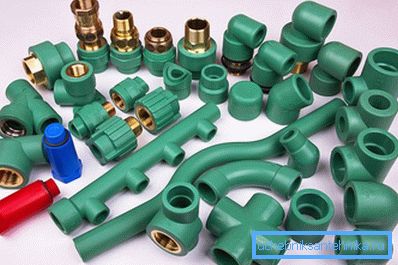

Адаптери за полипропиленови тръби

Така че, тук са основните видове фитинги за полипропиленови тръби:

• съединител,
• адаптери,
• ъгли,
• тръби и кръстовища,
• контури,
• разширителни фуги.

Сега помислете за основните характеристики и обхвата на използване на всеки тип монтаж.

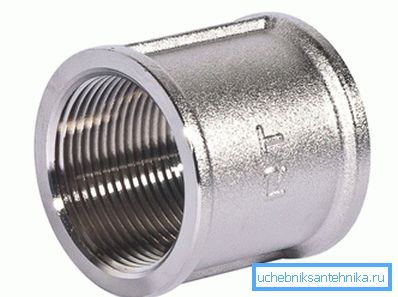

свързване

Този тип монтаж служи за свързване на две тръби с еднакъв размер. Тя има формата на буре. Вътрешният диаметър напълно съответства на външния диаметър на използваната тръба.

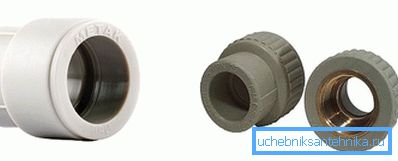

адаптери

Този адаптер се различава от съединителя, тъй като има различни вътрешни диаметри от двете страни на бурето. Освен това има адаптери за свързване на полипропилен с метал посредством нишка. Тези адаптери са снабдени с външна и вътрешна резба.

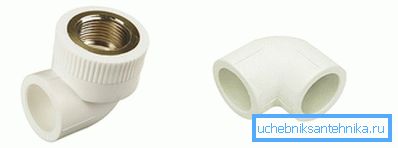

ъгли

Хотя полипропиленовые трубы и гнутся, в месте изгиба происходят некоторые изменения в структуре, из-за чего значительно снижается пропускная способность трубы и с внешней стороны стенка трубы истончается. По этой причине существует потребность в специальных уголках, изгиб которых может быть 45–90 °С. Более того, существуют ъгли, где, с одной стороны, находится резьба для соединения со смесителем или другой запорной арматурой. ъгли могут иметь как внутреннюю, так и наружную резьбу.

Пресичания и тръби

Някои тръбни системи изискват свързването на няколко тръби на едно място. Например, от повдигач е необходимо тръбата да се отклони в две противоположни посоки. Само за тези цели има специални кръстове или тройници. Струва си да се отбележи, че тръбите, както и кръстовините, идват с различни диаметри от едната или от другата страна. Освен това има тройници с вътрешна и външна резба върху метала.

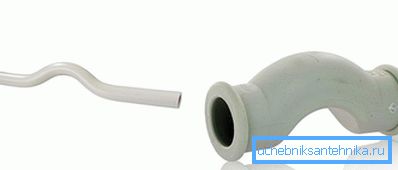

линии

Некоторые мастера, чтобы экономить средства, делают подобные обводы из нескольких колен. Однако с технологической стороны это не совсем практично, так как снижается пропускная способность. Более того, важно стремиться к тому, чтобы было как можно меньше стыков и соединений труб. Вот поэтому существуют специальные контури, которые имеют определенный изгиб, чтобы обойти трубу вокруг.

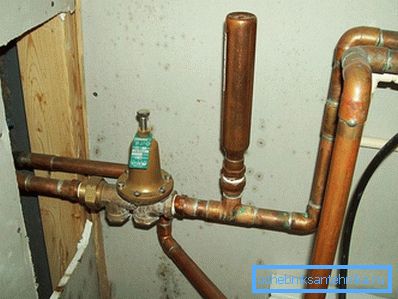

компенсатори

Компенсаторът е устройство, което позволява да се абсорбират различни температурни промени и в резултат на това има силни въздействия върху цялата водоснабдителна система. Макар че има проста форма, използването му ще позволи по-дългото обслужване на тръбопровода.

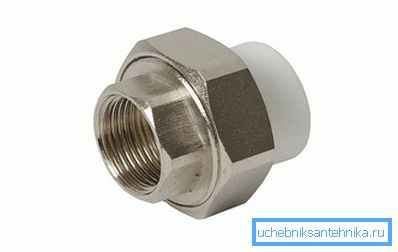

Американка

Тази специална резбова връзка, която ви позволява бързо да разкачите и свържете магистралата. Използва се както в отоплителната система, така и във водоснабдителната система. Американският ядки може да се използва няколко пъти. За да направите това, просто поставете уплътнението. За разлика от съединителя или гайка, използването му е много по-практично. Благодарение на това е възможно да се изключи тръбопровода, без изобщо да се въртят тръбите. Намира широкото си приложение с началото на употребата на полипропиленови тръби, от една страна, пластмаса, а от друга - на самия американец.

Това обсъдихме видовете адаптери, които се използват по-често във вътрешната система за водоснабдяване или отопление. Сега ви предлагаме възможностите за адаптери, които се използват за външна водоснабдителна система.

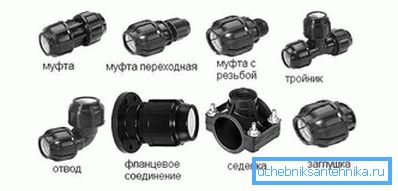

Видове адаптери за компресия за външни водопроводи от HDPE тръби

Струва си да се отбележи, че фитингите за сгъстяване са завършени продукти. От това следва заключението: всеки елемент от продукта може да бъде взаимозаменяем в рамките на една и съща стокова група. Това важи в случаите, когато се изисква подмяна на даден елемент. Например, се използва разделен пръстен за аксиално закрепване. Той е изработен от силен, но в същото време крехък полиамид. Ако пръстена не успее, монтажът трябва да се изхвърли или да се постави пръстен от подобно приспособление. Препоръчително е, разбира се, напълно да смените монтажа. Сега помислете за основните типове компресионни съединения.

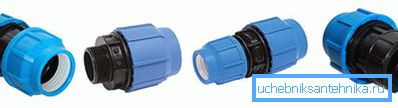

свързване

Тези съединения се използват за свързване на тръби със същия диаметър и различни. Освен това има фитинги за сгъстяване с преход към метални нишки. Производство на съединители с вътрешна и външна резба.

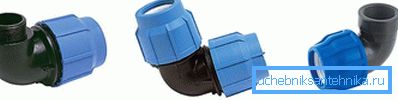

Отхвърляне на ъгъла

Ъгловите кранове се използват за промяна на посоката на тръбопровода. Също така има завои с външна и вътрешна резба.

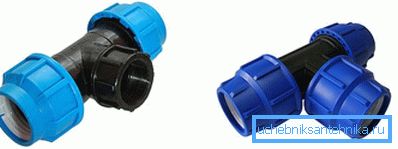

Тройник

Тройката служи за насочване на пластмасовата тръба към страната на 90 ° С. Тези тръби се произвеждат, където съединителят е от двете страни, а от друга - външната или вътрешната резба.

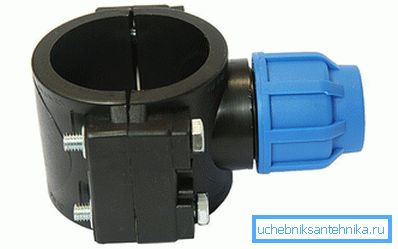

Седелка

Седлото е важен детайл, който се състои от две половини, навиване на тръбата. Най-често се нарича яка за вратовръзки. Ако трябва да се разбиете на магистрала, този преход бързо и надеждно ще внедри страничната лента в системата за техническо или питейно водоснабдяване.

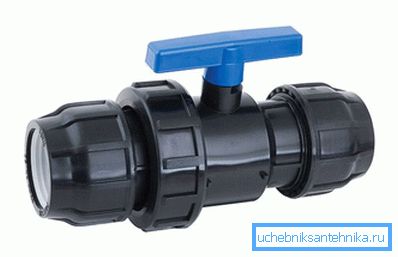

Преход с вграден сферичен кран

Такова приспособление, комбинирано със сферичен кран, може да се използва след потупване в тръбопровода. По правило, такъв преход се инсталира в ядрото за наблюдение и след като тръбопроводът бъде изпратен до къщата.

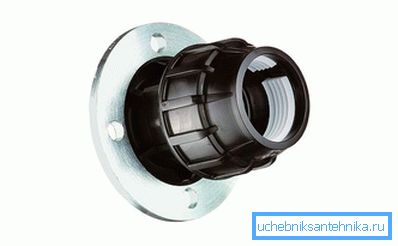

Съединение с фланец

Фланцовите фитинги помагат да се свържат полиетиленови HDPE тръби с метални тръби. Фланецът има два основни компонента: монтажен фланец и компресиращ фланец. Компресията позволява да се фиксира самата тръба, а монтажният фланец е свързан чрез шипове или болтове към края на металния фланец. В този случай размерите на фланеца трябва да бъдат избрани поотделно.

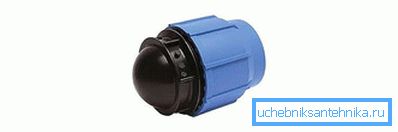

капачка

Ако за известно време основната линия трябва да бъде заглушена, в края на тръбата се монтира щепсел. Това е много по-изгодно от закупуването на сферичен кран, особено ако тръбата е заглушена временно.

Затова разгледахме основните видове преходи, които се използват за външно водоснабдяване. Сега дойде редът на канализационната система.

Преходи за свързване на чугун и пластмаси в канализационната система

По време на монтажа на канализационната система често е необходимо да се свързват тръби от различни материали, например пластмаса и чугун. За да направите това ефикасно, трябва да закупите специални преходи, които бързо и лесно да свързват такива възли. За това се използва специален гумен маншет, който може да се различава в дизайна: има вътрешен и външен преход.

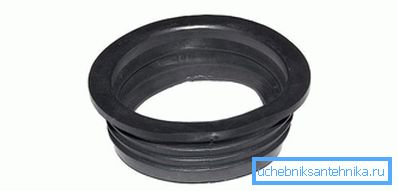

Вътрешен гумен преход

Като правило той се вкарва в гнездото от чугунена тръба, което позволява монтирането на пластмасова тръба с необходимия диаметър. Напречното сечение на външната част на маншета напълно съответства на диаметъра на чугунната гнездо. Поради специалната форма не е необходимо да се използва уплътнител, тъй като получената връзка е доста плътна.

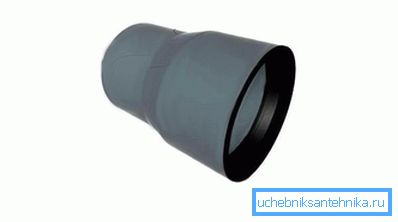

Външен пластичен адаптер (бутилка)

Ако канализационната мрежа няма камбана, тогава външният пластмасов адаптер позволява връзка. След това е възможно да се продължи слагането на канализационната система от пластмаса.

Видове преходи за външни и вътрешни отпадни води от пластмаса

Аксесоари са широко използвани за свързване на канализационни тръби един към друг. В този случай те са разделени на два вида:

1. Фитинги за вътрешна канализация.
2. Фитинги за външна канализация.

Те също така имат различия в начина, по който са свързани:

1. Заваръчна. Този тип фитинги няма гумени уплътнения и резба. Те са свързани чрез специализирани заваръчни машини.
2. Осигурителни. По същия начин, подобно на заварени, те нямат нишки и гумени уплътнения. С помощта на специално лепило се извършва докинг в краищата.
3. Резба. Обикновено те се използват на дренажни тръби, които имат малък диаметър например под мивката.
4. Гумен пръстен. Тази връзка позволява да се постигне висока плътност, поради което тя се използва широко в различните видове канализационни системи.

Така че има редица преходи за инсталирането на вътрешна и външна канализация:

• разклонител,
• редукция,
• ревизия с покритие,
• крестовая двухъярусная,
• крестовая одноплоскостная,
• отвод,
• тройник,
• тройна греда 90 °,
• компенсиращ тръбопровод,
• включете,
• контролен клапан,
• двустранен сифон.

Сега за всеки адаптер е по-подробно.

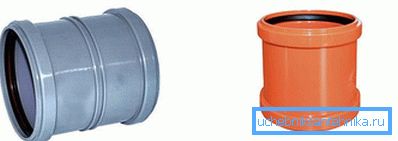

Съединителен съединител

свързване отличается по своему виду, а именно с упором и полнопроходная. Их удобно использовать в местах, где требуется соединить две трубы без раструба. Применяется как для наружной, так и внутренней канализации. Имеют отличия по цвету.

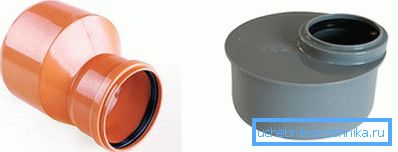

Редукция

Този преход ви позволява да свържете тръби с различни диаметри. Освен това този преход позволява да се премине от чугунена тръба към пластмасова тръба.

Съвет! Препоръчва се да се движи само от по-голям към по-малък диаметър. Това ще предотврати появата на блокиране.

Ревизия с корица

Що се отнася до ревизията за вътрешна канализация, тя се използва за проникване в тръбата и, ако е необходимо, за отстраняване на получената запушване. Ревизията се прави на основния рейз. Що се отнася до външната канализация, ревизията може да бъде монтирана в контролната ямка. По принцип трябва да инсталирате преразглеждане на по-голям диаметър. Също така играе ключова роля в процеса на почистване на тръбопроводната система.

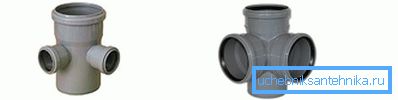

Крестовина двухъярусная

Този адаптер има гнезда на напречното сечение в различни равнини. По правило се използва в съединенията на свързванията на канализационните тръби. В същото време няколко тръби могат да бъдат свързани едновременно и тръби с различни диаметри. Такива места се смятат за изключително трудни. Ако те не се използват, а след това на възлови пакета ще има голям брой връзки, които могат да доведат до изтичане. Кръста с две равнини е добро решение, тъй като цялата му структура е монолитна. Освен това някои жаби могат да имат ъгъл на гнездо от 45-90 °.

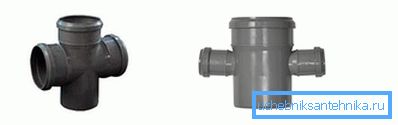

Крестовина одноплоскостная

Всички гнезда на такъв адаптер са разположени в една и съща равнина. Използва се и като двойна равнина в възловите връзки на тръбите. Освен това има кръстове с гнезда с различни диаметри и под различни ъгли - 45-90 °.

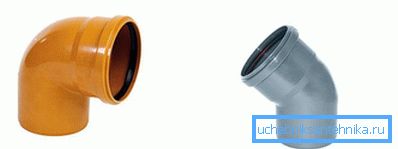

Отвод

Във всяка канализационна система този тип кран е много важен. Тя ви позволява да промените посоката на магистралата. Той има различни ъгли на въртене: 30 °, 45 °, 90 ° и не само. Благодарение на тях се създават разлика и вертикален ъгъл, в резултат на което канализацията навлиза в септичния резервоар много по-бързо.

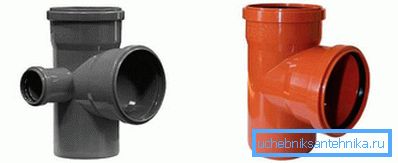

Тройна гнездо от типа 90 °

Тук можем да различим два типа чай. Първата е проста чанта, която ви позволява да свържете вертикална и хоризонтална канализационна тръба. В този случай тръбите се произвеждат с различни ъгли, например 45 °, 67 °, 90 °. Вторият вид е три-гнездова тръба от 90 °. Тя ви позволява да направите подобни връзки само с тръба с различен диаметър.

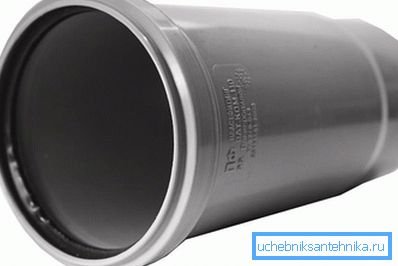

Компенсационна връзка

В повечето случаи такъв адаптер се използва във вътрешната канализационна система. Използва се за изтичане на течни битови отпадъци в септична яма.

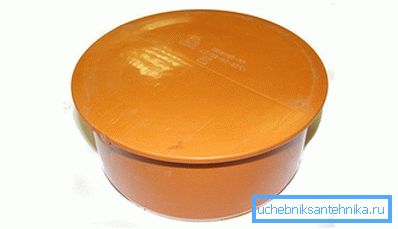

капачка

капачка нашла свое применение в местах, где следует закрыть канализационную трубу, тем самым предотвращая протекание жидкости. Иногда заглушку можно плотно закрыть, а в некоторых случаях оставить зазор, чтобы была возможность прочистить трубу. Как правило, она фиксируется на резиновом уплотнителе.

Двусифонов сифон

Използва се във всички канализационни системи за външна употреба. Особено в местата, където има част от приемника за отпадъчни води. Той помага да се предотврати образуването на газове. В някои случаи може да се използва двустранен сифон в тръбопроводните вентилационни системи.

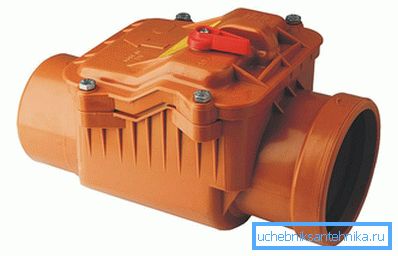

Проверете вентила

Ако каналната тръба е инсталирана под лек наклон, възвратният клапан ще предотврати потока на отпадни води в обратна посока.

Така че, ние изброихме най-често срещаните преходи в тръби, както вода, така и канализация. Въпреки че най-вероятно на рафтовете на магазина можете да намерите други видове адаптери. В този случай най-важното е да разберете тяхната цел. Освен това, точно преди самата покупка, най-добре е да се изготви диаграма на тази или онази комуникационна система, което ще ви позволи да не купувате ненужни пресичания за тръби, съответно, за да спестите парите си!
