Как се заварява пропиленовите тръби

За да разпределяте водопроводните инсталации във вашия дом или апартамент, по правило трябва да залепите пропиленовите тръби сами, освен ако, разбира се, водопроводът или отоплението не е направено от метална плоча или стоманени тръби. Има няколко вида заваръчни машини за PP, но можете да използвате някоя от тях, независимо от неговия капацитет, форма и цена.

Лесно можете да научите как да го направите сами, за което ще ви разкажем по-долу, а също така ще покажем визуална информация за видеоклипа в тази статия.

Какво трябва да свържете PPR

Примечание. Английской аббревиатурой PPR и русской - ПП обозначают полипропиленовые трубы любого размера. В статье мы будем использовать такие обозначения.

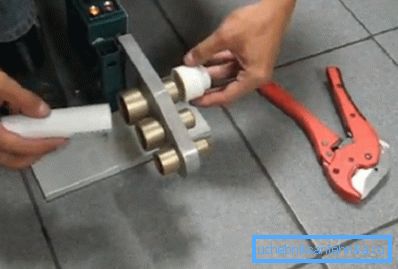

Заваръчни инструменти

• Такой инструмент, как Eral ER-01 (LUX) применяется для сваривания PPR и фитингов общим диаметром от 16 мм до 75 мм - для труб большего сечения нужны более крупные насадки, следовательно, нужен более мощный агрегат. В данном случае мы имеем электрический паяльник мечевидного типа с двумя тэнами мощностью 750Вт каждый, так что в сумме получаем 1500Вт - есть возможность автономной работы каждого из тэнов. Терморегулятор позволяет устанавливать температуру до 300?C, чего вполне достаточно для разводки сантехники и отопления.

• Заваръчната машина CANDAN CM-04 позволява използването на дюзи с диаметър от 16 до 125 mm, които обхващат цялата гама от използвани полипропиленови тръби за запояване с фитинги. Здесь тоже вмонтированы два автономных тэна, но уже по 1000Вт каждый, следовательно, на выходе мы имеем 2000Вт - агрегат превосходно справляется и с задачами на промышленном уровне - диапазон температуры от 50?C до 350?C. В комплектации прибора поставляются только три парные насадки - 50 мм, шз мм и 75 мм - остальные следует докупать при необходимости.

• Цилиндрический аппарат STURM TW-7218 отличается от аналогичных мечевидных приборов соей формой и насадками - в данном случае паяние полипропиленовых труб осуществляется непарными насадками, но принцип от этого не меняется. Мощность STURM TW-7218 составляет 1880Вт, а максимальное положение ручки терморегулятора - 300?C. В комплекте имеются три насадки 20 мм, 25 мм и 32 мм, шестигранный гаечный ключ и отвёртка.

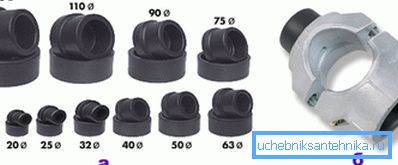

• Независимо от факта, че лепилото за пропиленови тръби обикновено е оборудвано само с три или пет дюзи, винаги можете да ги купите, като се има предвид необходимостта от едно или друго време. Делаются такие приспособления из алюминиевого сплава, что позволяет им очень быстро прогреваться (алюминий по теплопроводности занимает 3 место после золота и серебра). Но некоторые модификации имеют тефлоновое покрытие - это практически полностью исключает налипание ПП на металл, следовательно, облегчает процесс работы.

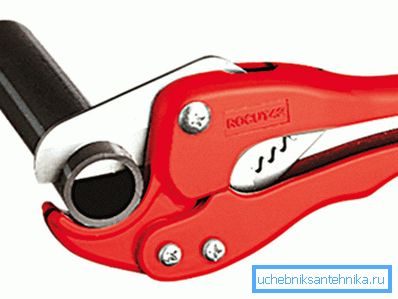

• За рязане на полипропиленови и металопластични тръби се използват специални ножици, Качеството на този инструмент по правило зависи от фиксирането на лопатките по отношение един към друг, така че те не трябва да имат връв и след това разрезът ще бъде прав. Често такъв инструмент се доставя с устройството, но качествените ножици се купуват най-добре отделно.

Заваръчни работи

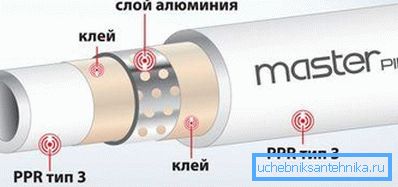

Прежде чем приступить к сварочным работам, вам нужно выяснить, какая перед вами труба - RN10, RN16, RN20 или RN25 - от этого будет зависеть способ пайки. Дело в том, что PPR RN10 и RN16 имеют цельную стенку, а вот RN20 и RN25 - армированы алюминиевой фольгой или стекловолокном. Только вот у RN20 армирующая фольга располагается посредине стенки, а у RN25 - ближе к основанию.

Близкорасположенная к верху алюминиевая фольга мешает пайке, так как при вхождении в насадку слой алюминия обнажается и получается, что ему придётся склеиваться с фитингом, но это понижает качество адгезии, а, следовательно - самого соединения.

Поэтому, для RN25 используют шайвер, зачищая ним конец (верхний слой ПП и фольгу) как на фото вверху. Но такие трубы рассчитаны на постоянную температуру 95?C и скачок до 150?C, поэтому, их используют крайне редко (в основном - для централизованного отопления), к тому же, у них достаточно высокая цена.

За съединяване се използват полипропиленови фитинги, които могат да бъдат:

• прав (съединител);
• ъглови (32?, 45? и 90?);
• Намаляване (преход от един диаметър към друг);
• резбовани (за преход към метал);
• Т-образни и байпас тръби.

В допълнение, те произвеждат полипропиленови кранове, в които експлоатационният живот е много по-висок от метала, затова е по-добре да ги използвате на магистралата. Закрепването на такъв тръбопровод се извършва за сметка на пластмасови или метални конзоли и скоби.

Забележка. За заваряване всички работни елементи (PPR и фитинги) трябва да са сухи и без мазнини. Можете да заключите един и същ раздел.

Таблица на дълбочината на потапяне на тръбата в монтажа и времето на тяхното загряване / охлаждане:

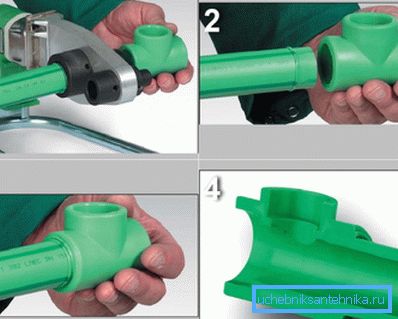

Пайка производится в несколько этапов, как это видно на верхней фотографии по фрагментам - вначале осуществляется нагрев фитинга и конца трубы, затем их одновременно освобождают от насадки и на третьем этапе стыкуют друг с другом.

А вот здесь вам важно обратить внимание на таблицу, расположенную выше - там вы увидите на какое расстояние нужно загонять трубы в фитинг, сколько их греть в насадке паяльника и сколько охлаждать (удерживать) после стыковки. Если вы всё сделаете правильно, то в результате у вас должна получиться пайка, как это показано на разрезе (фрагмент фотографии №4).

Тези параметри са изключително важни, тъй като с прекалено дълбоко проникване на тръбата във фитинга, нейният край стои срещу преградата и изравнява, намалява пропускливостта или дори урежда задръстванията. За да не допуснете грешка, поставете маркер на правилното разстояние с молив или маркер, преди да загреете на ПП и да се ориентирате върху него.

Заключение

Следует обратить ваше внимание, что монтаж полипропиленового трубопровода гораздо удобнее производить блоками, а не по одному элементу - свариваете отдельно от трассы определённый фрагмент, а потом стыкуете его с общим контуром. Если при выполнении работ на первом месте у вас будет инструкция, которую вы получили выше, то у вас должно всё пройти без каких-либо форс-мажоров и соединения получатся качественными (см.также статью "Соединение труб: трубопроводы и металлоконструкции").

Успех!
