Как се изрязват тръбите: принципът на изпълнение

За тръбопроводи с различни цели, материалите трябва да се коригират и понастоящем могат да се използват различни начини на фрагментиране, например лазерно рязане на тръби, като един от най-прецизните видове обработка на частите. Съществуват и други методи, чиято основа може да се нарече рязане без огън, т.е. това означава, че не се използват режещи инструменти като газови горелки или фрези, което значително увеличава точността на прилягането.

Ние ще говорим за такива агрегати и методи за тяхната употреба по-долу, а също така ще ви дадем тематична видео демонстрация в тази статия.

Фрагментация труб

Забележка. Най-простият инструмент за рязане на вашите ръце у дома е хастар за метал. Но този инструмент може само да намали профилите с малка секция, освен това с помощта на платното е много трудно да се поддържа права линия по целия периметър, затова няма да разгледаме този метод.

Видове оборудване

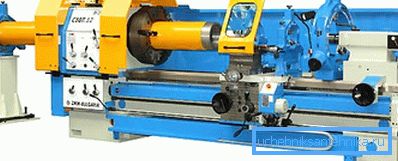

• Такова оборудване за рязане на тръби, като машината на горната снимка, може да превърне тръбите, колоните и различните части на тръбопровода, което е изключително необходимо в геоложкото проучване, нефтената, газовата и минната индустрия и в машиностроенето. Такава машина се избира, като се вземат предвид следните параметри: част от отворите на вретеното; разстоянието между двата центъра; максималната част на частта за обработка; наличие или отсъствие на полуавтоматична машина за резбоване; стабилност на рамката.

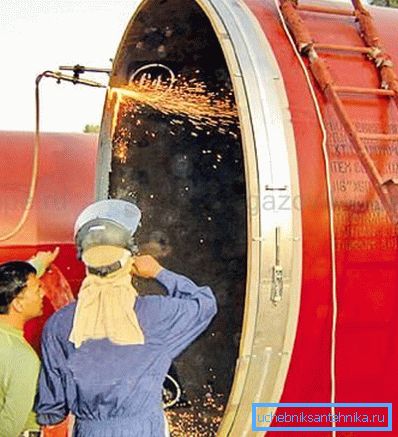

• Машината за рязане на тръби "MONARCH BAND MACHINE" се използва, когато тръбопроводът вече е в изкоп или има недостиг на свободно пространство по време на обработката. Трябва да се отбележи, че неръждаемата лента отнема само 153 мм, което почти не се забелязва при голямо напречно сечение. Когато се завърши с такова оборудване, е възможно да има диаметър от 159 мм до 1529 мм, а освен това машината може да вземе скосяване дори от силно деформирания край на тръбата.

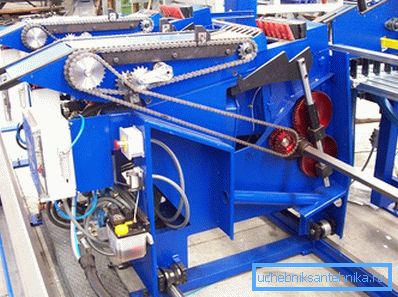

• Такива станции се използват за заготовки от черна и неръждаема стомана и тук се нарязва профилната тръба с малък и голям диаметър на кръгло, квадратно и правоъгълно напречно сечение, които се подават към триона чрез автоматизирана станция, В допълнение, автоматичната линия е оборудвана с изпускателна станция, която може да натрупва готови фрагменти.

Автоматична линия за рязане

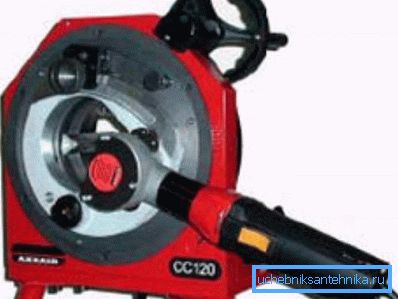

• Axxair CC121fs има възможност за перпендикулярно рязане без издуване, максималното отклонение е 0,25 mm, освен това поради затягането е възможно да се избегне деформация дори при рязане на тънкостенни тръби. Такива механизми са достатъчно компактни и имат ниско тегло, което прави възможно тяхното приложение не само в сервиза, но и на строителната площадка. Серията CC е оборудвана с ръчно колело на системата за въртене, което улеснява процеса на рязане и също така е оборудвано с орбитално заваряване.

• Такой инструмент для резки труб, как FIN&FICEP предназначен для фрагментации по размерам, вырезания различных форм, а также для снятия фасок.

Технические характеристики FIN&FICEP

Фаска

Пояснение. На верхнем рисунке значение: a - угол снятия; P выделенное жирным притупление; d - глубина разделки или катет; w - выделенная жирным ширина; H - общая толщина.

Существует всего три способа, которыми снимают фаску с заготовки - это X-образный, Y-образный и  J-образный методы, которые также могут быть обозначены буквами V, K, Y соответственно - инструкция позволяет (см.также статью "Чугунные трубы для канализации: преимущества и различные методики монтажа").

фаска производится двумя способами - механическим и термическим и основную роль в выборе метода играет не цена, а конечный результат. Следовательно, более предпочтительным способом можно назвать механическую обработку, так как в этом случае на процесс обработки не влияют химические и физические свойства материала.

Несмотря на то, что механический способ более трудоёмок, там есть основные преимущество - полное отсутствие зоны термовлияния, хотя термообработка обходится гораздо дешевле и ей можно осуществить своими руками.

Заключение

Как вы понимаете, безогневая резка труб, а также их обработка (снятие фаски) обходится гораздо дороже, но при этом неизменно повышается качество обработки. Безусловно, если вы монтируете обычный водопровод или отопление, то высокая точность здесь ни к чему, но в промышленном производстве это имеет первостепенное значение (читайте также статью "Чугунные канализационные трубы: их виды и 4 основных правила эксплуатации").
