Как и каква е връзката на металните тръби

Има няколко начина за свързване на медни тръби при инсталиране на тръбопроводни системи. На строителните пазари има много различни фитинги, скрепителни елементи, спойлери за такъв материал, които позволяват да се изпълняват както разделени, така и неотделяеми връзки, които не изискват поддръжка. В тази статия ще разгледаме всички от тях, включително връзката на метални тръби с резба.

Начини за свързване на медна тръба

Монтажът на системата се състои от следните етапи:

• маркиране на сегменти - важно е да се правят правилни измервания с необходимите отклонения в по-голяма посока;
• рязане на продукти - се прави стриктно под прав ъгъл със специален инструмент. По-добре е да го направите повече завои, а след това да не използвате допълнителни усилия;
• почистване на краищата - отстраняване на бръчки от рязане и оксиден филм;
• конюгиране на сегменти.

Свързването на медни тръби може да се осъществи по следните начини:

• капилярно спояване;

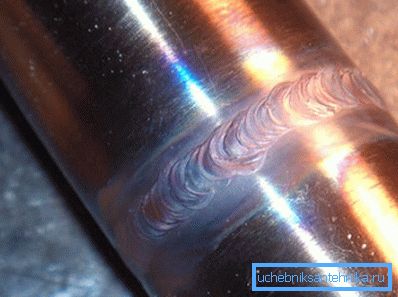

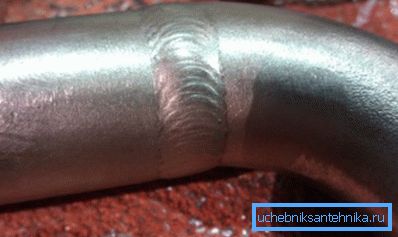

• заваряване при висока температура;
• посредством фитинги.

запояване

Нека помислим как да свързваме медните тръби по този начин, а под предложената инструкция на процеса ще помогнем да го разберем по-подробно:

1. Нанесете поток върху почистената повърхност.
2. Соедините детали и наложите припой на место стыка.
3. Прогрейте равномерно место соединения горелкой или паяльной лампой до тех пор, пока флюс не изменится в цвете, а припой - плавиться.
4. Отстранете пламъка на горелката и позволете на разтопената спойка да затваря пролуката между частите и да замръзне.

Съвет: Експертите препоръчват да се приложи спойка за дължина, равна на диаметъра на продукта. Можете да изрежете пръти с правилна дължина преди запояване. Ако един от елементите на връзката е монтаж, който вече е фабрично покрит с спойка, не е необходимо да се добавя при запояване.

1. Не прилагайте механични сили след запълване на фугата, което му позволява да изстине.
2. Отстранете спойката и остатъците от потока с мокър парцал от съединението, след като се охлади напълно.
3. Изплакнете монтираната система с гореща вода, в противен случай потокът ще се превърне в катализатор за развитието на корозия. Така че неговото присъствие на вътрешните повърхности е нежелателно.

Фитинги

За свързване на системните компоненти без запояване е възможно с помощта на фитинги, които според предназначението им са обединени в две групи:

• прямые - для соединения одинаковых по диаметру деталей;
• переходные - для соединения деталей различного диаметра.

Фитингите се произвеждат за целия диапазон на диаметрите на продуктите. Тяхната цена може да варира и зависи от местоназначението.

В зависимост от конфигурацията и извършените функции се различават следните видове фитинги:

Ето няколко начина за работа с фитинги:

• с помощта на запояване, когато съединението на приспособлението е покрито с калай. В нея се вкарва тръба, предварително обработена с поток, след което уредът се затопля, докато спойлерът се топи и запълни празнината;

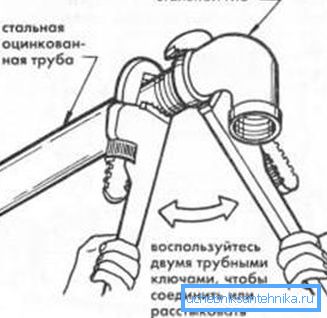

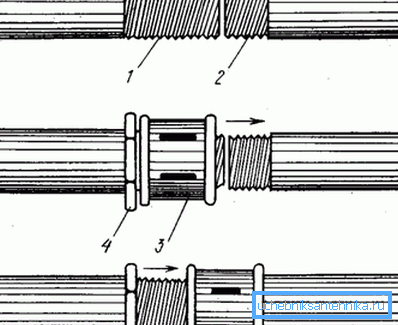

• с помощта на конец от собствените си ръце, когато има вътрешни и външни нишки, които съответстват един на друг в краищата на частите, които трябва да бъдат съединени;
• Компресионно (компресивно) конюгиране на елементи с различни диаметри. Закрепването на тръбата към фитинга се осъществява чрез пръстеновидно уплътнение и горно отрязъчно или интегрално пръстено. За кримпване са подходящи конвенционалните инструменти;
• пресс - фитинг, состоящий из корпуса и втулки. Монтируется с помощью специальных пресс – клещей;
• самозаключваща се фитинга, принципът на нейното действие се основава на два пръстена, единият от които е снабден със зъби. Когато се натисне със специален ключ, зъбите се притискат в другия пръстен, осигурявайки надеждна връзка. Тя се отстранява толкова лесно, колкото е износена.

Начини за свързване на детайлите на чугунения тръбопровод

Уплътнението на ставите се осигурява от гумено уплътнение, монтирано в гнездото.

За свързването на чугунени тръби се използват медни чугунени фитинги, подобни на медта:

• съединителя;
• колена;
• кранове;
• тройници;
• Преминаването;

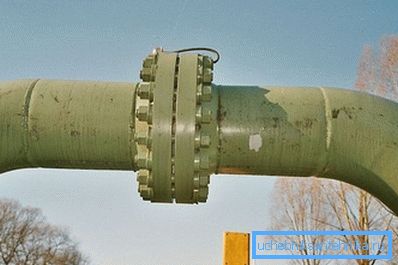

• съединителни фланци;
• все още мъниче.

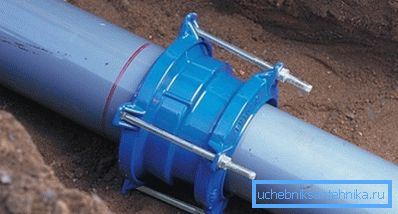

Има такива видове съединители:

Указание: Имайте предвид, че също така се произвеждат съединители с фланци или гнезда в краищата, което позволява инсталирането на тръбопроводната система от части, изработени от различни материали.

Тръбите от чугунени тръби в тръбопроводите се извършват чрез използване на кранове с различен ъгъл на наклон от 10 ° до 90 °.

Те са налични в две версии:

• вътрешни резби по краищата;
• с одного конца наружная резьба, а с другого - внутренняя.

Свързваме тръби на клонове

При необходимости стыковки трех трубных отрезков применяются тройники двух видов с внутренней резьбой: три конца с одинаковым сечением или два конца с одинаковым сечением, а третий - меньшего диаметра.

1. Краищата на тръбите с голям диаметър са оборудвани с фланци и гнезда в различни комбинации.
2. Докосването на четири сегмента се извършва чрез кръстосване с гнезда или фланци в краищата.
3. Запушалката от чугун е направена под формата на цилиндър, единият от които е запечатан. Предлагат се и капачки под формата на шестоъгълници, фланци и ребра за лесен монтаж.

1. Фиксиращите фланци за чугунени тръби са направени от ковък чугун със защитно антикорозионно епоксидно покритие.
2. Уплътнението е осигурено от еластично полимерно уплътнение. Монтиран е чрез компресия на компресионен пръстен.

Монтажът на чугунени тръби в случай, че главният тръбопровод е изтеглен вторичен, се извършва с помощта на седло. След това захващането към него се закрепва със ключалки, кранове или вторичен тръбопровод.

заключение

В статье было подробно рассказано о возможных способах соединения между собой труб из металла, в частности меди и чугуна. Каждый метод имеет свои особенности, поэтому используется в определенных случаях (см.также статью "Электросварная труба: технические параметры и область применения").

Видеото в тази статия ще ви помогне да намерите допълнителна информация по тази тема.
