Как да свържете hdpe тръба с кран

Всички, без изключение, се инсталират тръбопроводи, независимо дали са водоснабдяване или отопление, с монтаж на спирателни вентили. Кранът е необходим, за да се прекъсне отделен участък от тръбопровода от общата магистрала.

Има много видове кранове, които се различават по своя дизайн и принцип на работа. Много модели са предназначени за определени тръби. В тази статия ще разгледаме видовете спирателни вентили, ще научим как да свързваме HDPE тръба с кран и какви видове кранове се използват за монтаж на тръбопроводи.

Кранове за HDPE тръби

За тръбите HDPE се използват специални кранове, които се инсталират лесно. Изборът на модела на крана зависи от вида на веществото, преминаващо през тръбопровода, неговия диаметър, местоположението и начина на монтаж. Някои модели са избрани за проектиране на тръбопровода. В тръбопровода на тръбата е монтиран вентил, който регулира потока, както и припокриването му. В системата за водоснабдяване се използва кран. Неговото приложение е възможно в газовата промишленост. Сферичните вентили имат не само външна разлика (за гореща вода клапаните са боядисани в червено), но също така се различават в състава на материала, от който са направени. Ако вземем предвид конструкцията на крана, можем да различим три типа: чрез, ъглова и многопропускаща.

Конструкцията на крановете за полиетиленови тръби е разнообразна и зависи от задвижващия механизъм:

• Дизайнът на сферичния клапан с ръчно управление е монтиран на тръбопровода с малък диаметър на тръбите. Тя работи от ръчното въртене на дръжката, така че винаги трябва да има свободен достъп до нея. Такива кранове се монтират на домашни тръбопроводи, например водопроводи за битови нужди.
• Кранове, оборудвани с редуктор, се оказаха много успешни. Работата на този механизъм осигурява завъртането на крана с най-малко усилия. Благодарение на редуктора корпусът на вентила е компактен по размер.
• За големи тръбопроводи с диаметър на тръбата над 150 мм, спирателен вентил е монтиран не само механично, но и с автоматично задвижване. За тяхното управление се използват три вида механизми: пневматични, хидравлични или електрически. Контролът на механизма на крана се извършва на дълги разстояния или обикновено се автоматизира и се задейства от инсталирани сензори. Така например, наличието на температурен датчик върху автоматиката позволява да се регулира позицията на механизма на крана в зависимост от температурата, без намесата на човека.

Установка крана

Свързването на сферичния вентил с тръбата от HDPE се извършва по различни методи. Нека ги разгледаме в следния ред:

1. Най-простият и най-запечатаният тип инсталация се получава чрез заваряване на тапа. Вярно е, че връзката на тръбата с крана е всичко-в-едно и в случай на нужда от нейното демонтиране кранът трябва да бъде изхвърлен. Повторно прилагане вече не е възможно.

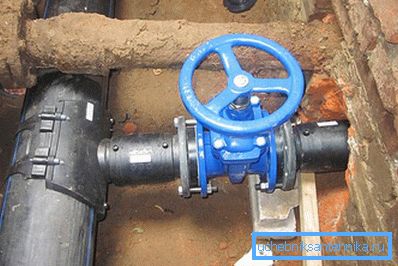

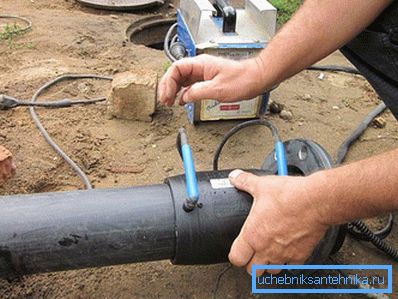

2. Фланцовото свързване се извършва чрез заваряване към втулката за тръби от HDPE с nakidnymi метални фланци. Фланецът е свързан към фланеца на клапана с болтово съединение и е поставено гумено уплътнение между тях. Фланцовият кран е предназначен за две позиции на завъртане, а тялото му се излива от чугун или неръждаема стомана. Някои модели имат разглобяемо тяло, състоящо се от две части. Такива разглобяеми модели кранове могат да бъдат ремонтирани. Кранът е монтиран на HDPE тръби с голям диаметър.

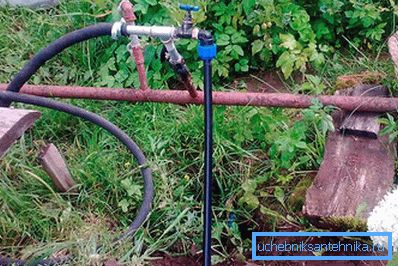

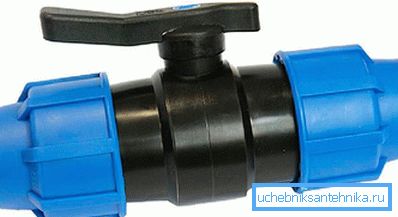

3. В газопроводите, отоплителните системи и водопроводите с диаметър на тръбите до 45 мм се използват кранове с прикачен съединител. Тази връзка също се счита за лесна и удобна за използване.

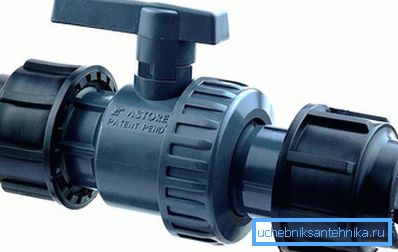

4. Кранове с повторно използваема връзка на нипела се монтират с гайки и зърна. За уплътняване се монтира уплътнение в кръстовището.
5. Комбинираният метод на монтаж включва фланцово съединение и заваряване.

Заваряване на HDPE тръба с кран

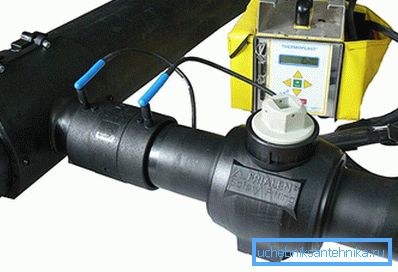

Най-често срещаният метод за свързване на HDPE тръба със сферичен вентил е заваряване на глави. Извършва се със специална инсталация, в която са фиксирани двата края на заварените детайли. Заварената повърхност се почиства от мръсотия и обезмаслява. Нагревателният елемент загрява полиетиленовите ръбове на тръбата и кранчето до вискозно състояние и механизмът на машината ги притиска заедно. Закалената връзка се оставя да се охлади. Правилно заварената връзка трябва да има гладък шев с еднаква височина.

Недостатъци на кранове за HDPE тръби

Основният недостатък е ограничен диаметър на модела. С увеличаване на диаметъра на тръбата е много трудно да се вземе кран с необходимия размер. Пластмасовите топкови вентили имат висока цена, отколкото техните колеги, но качеството им на работа оправдава тяхната стойност.

Съвет! При честа употреба на клапан с непълна затваряне, например за регулиране, топката се затваря и депресира.

Но въпреки тези недостатъци, сферичните клапани за PND тръби създават удобни работни условия за тръбопровода. И правилната инсталация ще осигури надеждна връзка с тръбата.
