Как да си направим сандвич за комин: устройство и инсталация

Если говорить об удобстве монтажа и безопасности эксплуатации, то сэндвич труба для дымохода - своими руками сооруженная, будет самым оптимальным вариантом для вашего загородного дома или дачи. Дымоходы такого типа обладают целым рядом преимуществ, это почти полное отсутствие сажи на стенках, а, следовательно, повышенная пожаробезопасность.

Освен това няма конденз и е много лесно да се поддържа. Благодарение на своите характеристики това устройство е идеално за дървени сгради, например вани, както ще разгледаме по-долу. И като допълнителен материал ще ви покажем видеоклипа в тази статия.

Етапи на инсталиране

Забележка. Монтажът на сандвич-тръби включва използването на топлоустойчива херматична за докинг, така че да не предизвиква въздушно засмукване. В противен случай това ще доведе до понижаване на натиска и качеството на топлопредаването на самата пещ.

Конструкция на тръбата

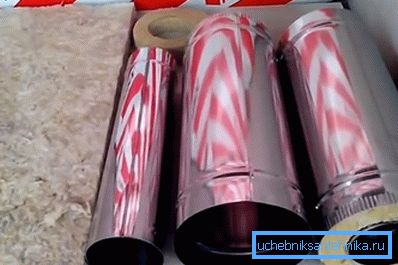

• На верхней фотографии вы видите устройство дымохода из сэндвич труб, точнее, самой трубы - это (слева направо) базальтовая вата (из расплавов вулканических образований), которая служит набивкой, далее - внутренний цилиндр и гильза, а на заднем плане видна заглушка. Цилиндры выполнены из жаропрочной нержавеющей стали без добавления присадок М 430 (не аустенитная) - это наиболее дешёвый сплав из всех качественных марок и он полностью соответствует тем нагрузкам, которые будут оказываться на него в дальнейшем.
• Също така за комини от този тип може да се използва аустенитна стомана, но в същото време цената на строителството нараства с около един и половина пъти, но заедно с това се повишава устойчивостта на корозия. В допълнение, марката ще повлияе на цената на комина от сандвич-тръби, но трябва да се отбележи, че марката не е пряко свързана с качеството на продуктите, затова преди всичко трябва да се обърне внимание на метала, а не на марката.
• Външният цилиндър (0,5 мм метална дебелина) може да се използва както за сандвич, така и за газови комини и превръщането на лист метал в цилиндър става чрез заваряване с валяк. Вътрешната втулка (дебелина на листа 0.8-1.0 mm) се приготвя с не покрит електрод (жица) и, в зависимост от обстоятелствата, може да бъде аргонова или дъгова заварка.

Примечание. В качестве набивки производители сэндвич трубы для дымохода обычно применяют именно базальтовую вату типа "PAROC". Преимущество такого материала состоит в том, что при его изготовлении не используются смолянистые связующие, которые разрушаются при нагреве и мат превращается в песок.

Монтиране през стената

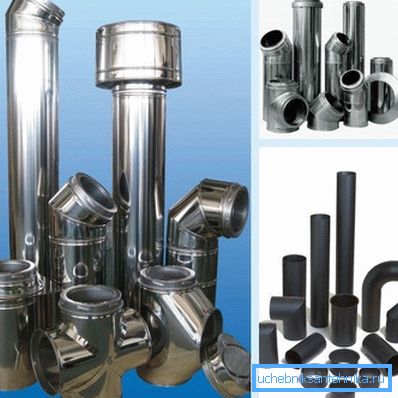

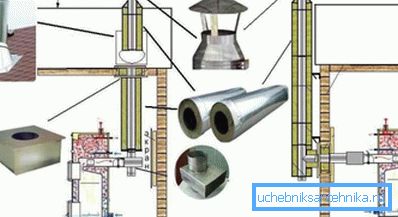

Существует также множество причин для того, чтобы осуществлять монтаж дымохода из сэндвич труб через стену, а не через потолок, и в этой ситуации вам помогут различные переходники для сборки конструкции. Эти элементы вы видите на верхней фотографии - угловые переходники, проходные муфты, тройники и четверики для труб.

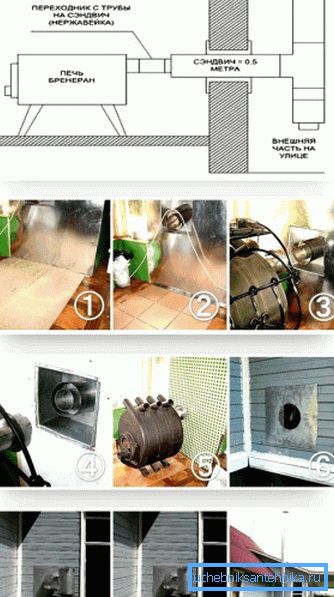

В первую очередь для сборки трубы вам нужно будет разобрать стену и укрепить периметр проходного отверстия, а также обшить его оцинкованной листовой сталью для пожаробезопасности.  После этого - собрать наружный кронштейн и приделать к нему два уголка в качестве полозьев для свободного скольжения тройника.

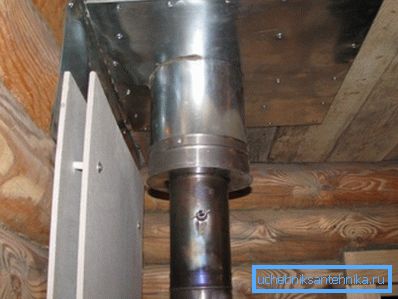

За да се поддържа същата противопожарна безопасност в непосредствена близост до тръбата, е необходимо да се затваря самата стена и за целта може да се използва шперплат с дебелина 10 мм или OSB със същата дебелина и върху нея се завинтва самобръчков лист азбест.

Поверх асбеста же прикручивается оцинкованный листовой металл (листы обычно имеют 2000×1200 мм в периметре). В листе также нужно будет вырезать квадратное отверстие для проходника, а сам проходник вскрыть лаком по металлу для защиты от коррозии.

Примечание. При монтаже металлического дымохода сквозь стену используется метод называемый "уступкой". Это означает то пространство, которое в обязательном порядке нужно оставить между трубой и стеной.

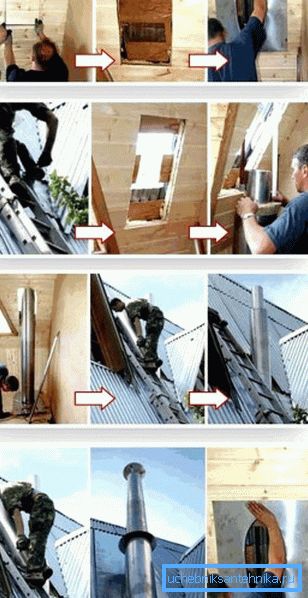

Монтиране през покрива

Как и многие устройства подобного типа, монтаж дымохода из сэндвич труб - своими руками осуществляется снизу вверх, то есть, от нагревательного прибора (печки) через потолок или через стену. При сборке конструкции обратите внимание на концы цилиндров - с одной стороны они обязательно заужены, что даёт возможность монтировать конструкцию, вставляя трубы одна в другую, что на практике выглядит очень легко.

В покрива (таван и покрив), точно както в стената, трябва да направите дупка, за да го затворите с лист от поцинкована метал, предварително поставени под него азбест да се съобразят с огнеупорен дизайн. Извън поцинковането (в зависимост от покривния материал), вие или огъвате предния покрив, или завъртете краищата под него, но във всеки случай е необходимо (след инсталирането на тръбата) да фиксирате листа с винтове.

Ако построите вана, покривът обикновено е плосък (еднократно), а височината на комина трябва да е на разстояние поне един метър от горната част на рампата, а за покрив от стени трябва да се изкачите най-малко на 30 см над билото.

Когда дымоход имеет высоту более метра, то это очень хорошо - так как увеличивается тяга, но одновременно с этим растёт его парусность, следовательно, понижается сопротивляемость ветру. В таких случаях трубу укрепляют растяжками, которые крепятся к хомуту в верхней части дымохода.

За да се увеличи сцеплението, на горния край на комина е монтиран дефлектор, но ако предният покрив е направен от горими материали, например битумни керемиди, дефлекторът е снабден с искрящо устройство за искра. Това е такава малка метална мрежа, която не позволява изгарянето на частици гориво.

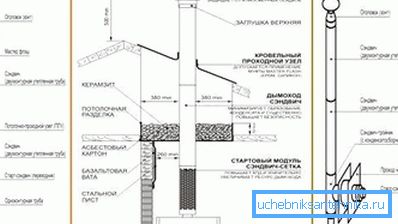

крепежни елементи

Общата дължина на комина от решетката до дефлектора не трябва да надвишава 5-6 м. За свързване използвайте топлоустойчив уплътнител (не по-малко от 1000 ° C) и след монтажа не забравяйте да премахнете защитното фолио.

Чтобы максимально облегчить обслуживание трубы при её эксплуатации, в неё врезается ревизия - это проходной тройник с дверцей сбоку, через которую в дальнейшем можно будет осуществлять чистку.

Опорный кронштейн для дымохода можно сделать самостоятельно - для этого понадобятся стальные уголки 50×30 мм, болгарка и дрель для высверливания отверстий под болты. Раму кронштейна можно собрать с помощью болтов М10 или скрепить электросваркой.

Заключение

При наличии всего нужного материала осуществить монтаж сэндвич дымохода своими руками достаточно просто, если вы будете соблюдать все инструкции от завода-изготовителя. Гораздо больше трудовых затрат будет вами израсходовано на проделывание отверстий в потолке или стене и обшивке их защитными материалами (см.также статью "Напорные полиэтиленовые трубы – изучаем все их особенности").
