Как да организирате преминаването на тръбата през покрива

Проход трубы дымохода через кровлю - это довольно сложный элемент, при устройстве которого у домашних умельцев зачастую возникают некоторые проблемы. Дело в том, что проход не должен нарушить все защитные свойства «пирога кровли», но при этом обязан соответствовать нормам пожарной безопасности. Далее мы подробно рассмотрим, как организовать такую конструкцию.

Обща информация

Най-често устройството за димоотвеждане е планирано в етапа на проектиране на къщата, но понякога е необходимо да се премахне системата за изсмукване на дим през тавански етаж и покрива на вече построената сграда, например в следните случаи:

• При реконструкция или ремонт на покрива;
• При смяна на източника на отопление.

Извършвайки възел от преминаването на тръбата през покрива, начинаещите трябва да разберат:

• На какво място е по-добре да организираме пасажа.
• Как да оборудваме тръбата през покрива и покрива, за да осигурим сигурна и надеждна топлина и хидроизолация.

За решаването на всеки от тези проблеми е необходимо да се подходим компетентно, тъй като това ще зависи от него:

• Изпълнение на комина;
• Пожарна безопасност;
• Стегнатост на покрива.

Ето защо ще се запознаем с процеса на по-подробна инсталация на тази система.

Избор на местоположението на комина

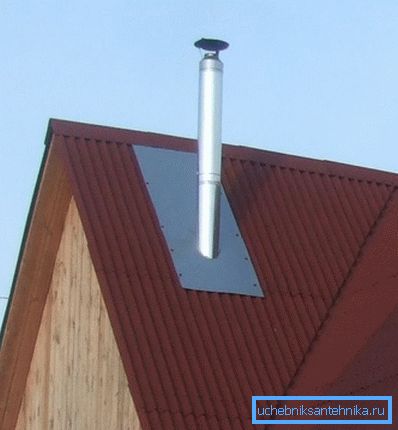

Според експерти, най-оптималният вариант на местоположението на тръбите е монтажът му близо до хребета на покрива.

Това решение има следните предимства:

• Тя свежда до минимум натрупването на сняг в близост до комина и предотвратява появата на снежни джобове близо до билото, което елиминира изтичането на покрива.
• С тази конструкция се получава ниска височина на комина, като по този начин се намалява въздействието върху околната среда върху конструкцията, като по този начин се намалява вероятността от кондензация.

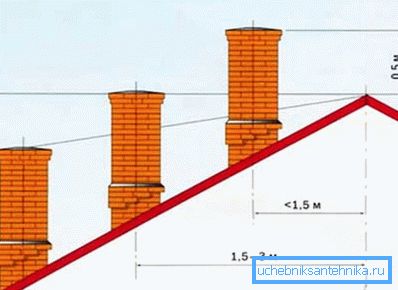

Обърнете внимание! Колкото по-ниско е коминът на склона, толкова повече, според стандартите на сградата, височината му трябва да е над покрива. Ако къщата е в непосредствена близост до стената на многоетажна сграда, тръбата трябва да е над покрива на високата сграда. Ако покривът е плосък, височината му трябва да е поне 500 мм.

Също така трябва да се има предвид, че преминаването през покрива на комина не трябва да се намира на следните места:

Обърнете внимание! Коминът не трябва да бъде здраво свързан с покрива, тъй като в случай на нарушаване на целостта на покрива има възможност за унищожаване на системата.

Как да изкараме комина

През покрива

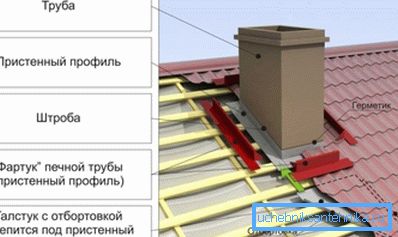

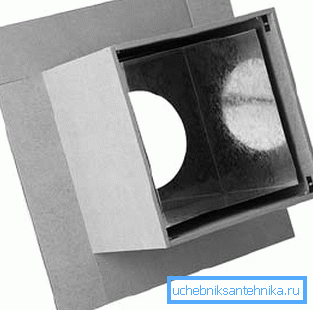

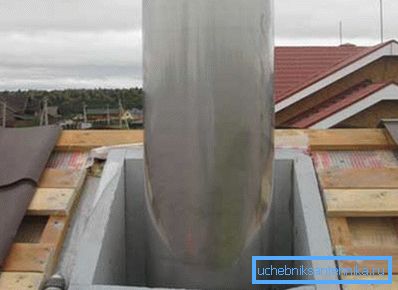

За да се защити изолацията на покрива от влагата, както е известно, се използва хидро-пара-бариерен материал. Въпреки това, в съответствие със съществуващите стандарти за пожарна безопасност е необходимо да се поддържа разстояние (13-25 см) от димните газове в горими материали. Най-често, за да разрешите този проблем, използвайте специална кутия, в която се намира коминът.

Между тръбата и тръбата се полагаше минерална вата като топлоизолатор. Филмът с хидро-пара-бариера на покрива се поставя върху кутията и се фиксира с гвоздеи или скоби.

Над него е инсталиран специален дизайн с престилки, които обикновено са изработени от неръждаема стомана, мед или галванизирани. Престилката трябва да бъде проектирана за ъгъла на наклона на покрива, за който е предназначен.

Обърнете внимание! Коминът трябва да бъде разположен вертикално. Неговото отклонение от вертикалата е не повече от 30 градуса.

Трябва да кажа, че дизайнът на пасажа зависи до голяма степен от редица фактори:

• Материал - тръбата може да бъде изработена от тухли, метал, азбестоцимент и някои други материали, За всеки от тях дизайнът има свои собствени характеристики.
• Температура на изгаряне на горивото - отоплението може да бъде изгаряне на дърва, на въглища, на торф и др., Видът гориво зависи от температурата, на която се отоплява коминът.
• Външно покритие - конструкцията може да бъде например тухлена или измазана, устройството на приставката може да бъде напълно различно.

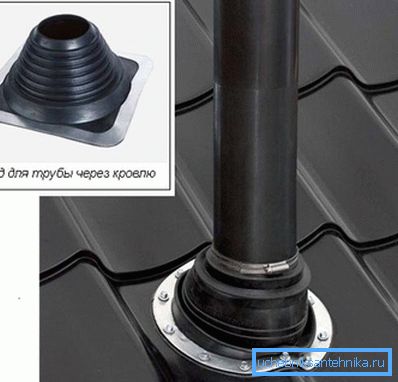

• Видове покривни материали - на пазара има готови допълнителни елементи, предназначени за кръгли и квадратни секции от тръби и различни видове покривни покрития, Цената на допълнителните елементи обикновено не е висока, така че няма смисъл да изпълнявате сами детайлите, освен ако коминът няма нестандартна форма на секцията.

Например, преминаването на тръбата през металната плоча се извършва, както следва:

• Гладки метални листове се поставят отвътре около тръбата. Размерът им трябва да бъде такъв, че да се припокриват с тръбата на комина.
• В допълнение към комина се закрепва метален профил ъгъл.
• След това ставите се запечатват с покривен уплътнител.

Обърнете внимание! Смята се, че преминаването на сандвич-тръбата през покрива може да се извършва без кутия, тъй като се състои от две стени, между които е топлоизолационен материал. Това становище обаче е погрешно - във всеки случай е необходима кутия.

Същите инструкции за запечатване на ставите за покрива с керамични плочки, единственото нещо, вместо на стоманени листове използват мека алуминиева или оловна лента. Като престилка за меки херпети, можете да използвате плитък килим. За хидроизолацията на комина, преминаващ през ондулин, се използва специална изолационна лента "надупчици".

Преминаване през тавана или тавана

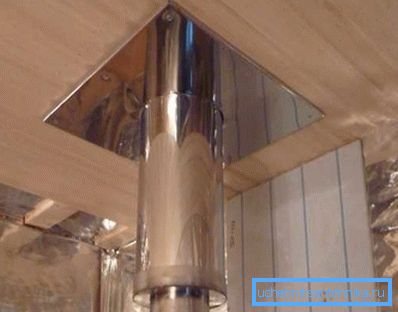

Преминаването през тавана или друго припокриване се извършва по същия принцип, както при покрива. В този случай втулката може да бъде направена от минерали.

Що се отнася до вътрешното пространство на кутията, тя също трябва да бъде изпълнена с минерална вата или експандирана глина. В допълнение, пясъкът може да се използва като пълнител за тръбната тръба - тази опция е най-евтината.

Ако се извърши преминаването на тръбата през тавана на банята, се полага и незапалим топлоизолационен материал за презастраховане между разклонителната тръба и запалимите материали (най-често дървена конструкция). Експертите препоръчват да не се пренебрегва такава мярка, тъй като разходите не се увеличават много, но по отношение на безопасността, това уплътнение може да играе решаваща роля.

Трябва да се каже, че в сауната коминът често се отстранява от парната баня през стената в чакалнята и от там през тавана до улицата. За да се организира подобен проход на тръбата през стената, е необходимо да се използва и разклонена тръба, пълна с минерална вата, но това не трябва да е стъклена вата, а базалтова вълна, която може да издържа на температури до 1000 градуса.

Съвет! При монтажа на коминните секции със собствените си ръце можете да използвате специални уплътнители за запечатване. Единственото нещо, което трябва да се отбележи е, че те могат да издържат на температура най-малко 1000 градуса.

Тук може би и всички основни нюанси на устройството за преминаване на системи за изсмукване на дим в подовете и покрива.

заключение

Преминаването на комина през тавана и покрива е решаващ елемент от конструкцията, от която зависи не само стягането на фугите, но и пожарната безопасност на сградата. Следователно, при инсталиране на системи за изсмукване на дим, на този възел трябва да се обърне специално внимание.

Не е трудно да се изпълни такъв проект, най-важното е стриктното спазване на изискванията за пожарна безопасност и строителни норми. От видеото в тази статия можете да получите повече информация по тази тема.
