Как да огънете профилни тръби

17-10-2017
Тръби

Рамката, произведена с профилни тръби, е доста честа структура на сградата. Използва се, включително за оранжерии, оранжерии, сенници и сенници, които имат сферична форма.

В този случай има два начина да направите необходимата форма - използвайте машина за заваряване или тръба.

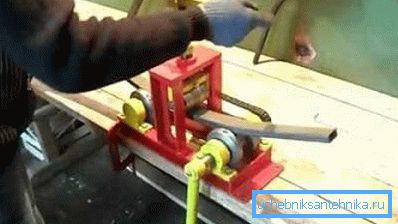

На снимката - профилната тръба се огъва независимо

По-долу ще разгледаме използването на специално оборудване за такива цели, както и алтернативни варианти. Така че можете да решите дали да харчите пари за придобиването му или да се ограничите до алтернативен метод.

Съвет: уверете се, че няма да има пукнатини, счупвания и сплескване при огъване на профилните тръби.

Ръчна машина за огъване на тръби

Какво ни предлага индустрията

По-долу ще разгледаме основните видове тръбни огъвачи, които се използват най-често:

Компактно ръководство
  1. Препоръчително е да ги купите за работа с малко количество материали.
  2. Те не се използват като професионално оборудване поради приблизителната радиуса и ниската производителност.
  3. Комплектът оборудване включва няколко подменящи се ролки. С тяхна помощ се извършва огъване на профилната тръба на различни секции.
  4. За да се постигне желаният радиус, е необходимо материалът да се върти няколко пъти, без да се забравя ръчното спускане на централния валяк под всяко време. В този случай страничните ролки трябва да останат в неподвижно положение. Огъването на металния профил става под натиска на централния валяк.
  5. Работата включва използването на физически усилия.
  6. Машината е предназначена за профилни тръби до 40 мм.
електрически
  1. Оборудването позволява постигането на прецизно огъване на тръбата.
  2. Задайте радиуса на огъване до 1? може да се извърши по електронен път или механично.
  3. Оборудването може да променя голямо количество материал за смени.
  4. Въпреки че цената на електрическата машина е по-висока от ръчната, тя може да се използва за предоставяне на услуги на обществеността, което намалява периода на изплащане.

Недостатъкът на оборудването е неговата висока цена и голямо тегло, което ограничава неговата наличност за обикновения купувач.

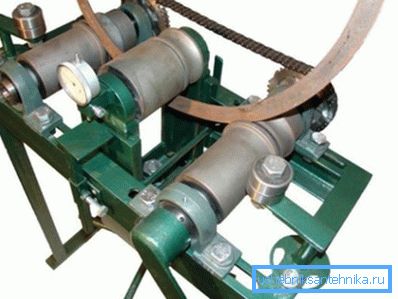

електрически станок для гнутья профильной трубы

Алтернативни методи

Използваме машината за заваряване и USM

Ако нямате машина за огъване наблизо или ако разходите за услуги не ви харесват, можете да огънете профилната тръба със собствените си ръце под прав ъгъл у дома.

За да направите това, трябва да подготвите USM или "Bulgarian" и заваръчна машина, инструкциите по-долу ще ви покажат как да го направите:

  1. Начертайте диаграма, на която да се изчисли радиуса на кривината.
  2. Направете това на мястото, където се предполага огъване на тръбата, UWM с металния диск има няколко напречни разфасовки.
  3. Захващайте епруветката в закачалка и започнете да я огъвате в посоката, от която се нуждаете, като нанесете малка сила.
  4. Изсипете разфасовките с машина за заваряване, когато ъгълът на огъване ще ви задоволи. Не забравяйте спазването на правилата на ТБ.

Съвет: На последния етап, смилайте заваръчните шевове.

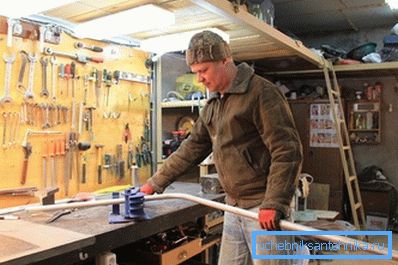

Как да огънете профилна тръба със собствените си ръце у дома

Пясък и метал празна

Този метод не изисква никакви специални инструменти, затова може да се счита за един от най-простите, макар и трудоемки.

Ако не знаете къде да огънете профилната тръба, използвайте я:

  1. Подгответе пясъка, който трябва да е достатъчен, за да запълни цялата тръба. Не забравяйте да го изсушите и да го посеете.
  2. Затворете единия край на тръбата с дървен котлет.
  3. Изсипете пресетия пясък в него и запушете тръбата от другата страна.
  4. Вземете метална бланка с подходящ диаметър.
  5. Закрепете здраво единия край на профилната тръба между щифтовете, издърпайте се след другия и почукайте с прасе.

Съвет: За да улесните процеса на огъване на профила при малък радиус, е по-добре да загреете мястото на деформация с газовата горелка. Цялостността на металните стени по време на процеса ще осигури плътно излян пясък.

  1. Отстранете котлите, след като ги огънете, трябва да бъдат изхвърлени или изгорени.
  2. Отстранете пясъка от тръбата напълно.

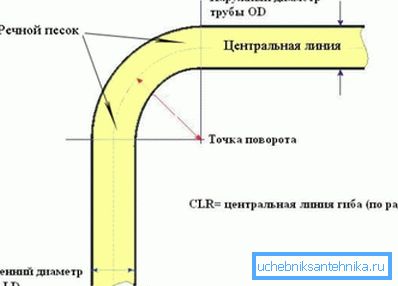

Използване на пясък

Методът е доста сложен, така че обикновено се използва за тръби еднократно. През зимата пясъкът може да бъде заменен с вода, която трябва да замръзне вътре в профила, не забравяйте да затворите здраво краищата на щепселите.

След като течността в тръбата замръзне, можете да започнете да я огъвате върху подготвен шаблон.

Използваме пролет с квадратна секция

Специалистите знаят още един метод, който няма да позволи деформиране на стените на метална тръба - използвайки пружина за тази цел с участък със същата форма, но по-малък. За производството му се използва стоманена тел, чийто диаметър зависи от дебелината на стените.

Пролет за огъване на профилната тръба

Основното е, че тя трябва да влезе без усилия. След това планираната точка на огъване трябва да бъде нагрята с газовата горелка или горелка, тъй като тогава стените ще бъдат по-лесни за огъване.

Използвайте специални защитни ръкавици на работното място, като държите продукта с кърлежи. За да получите желания радиус, използвайте празни или метални щифтове, които трябва да бъдат сигурно поставени по протежение на обиколката.

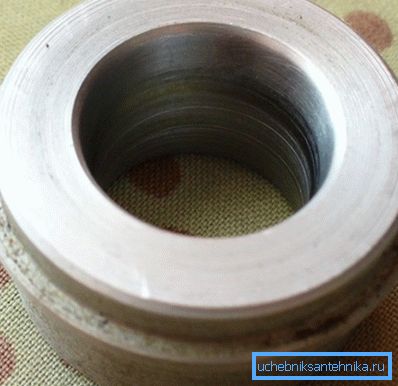

Стоманен цилиндър за огъване

заключение

Статья дала понятие того, каким образом вы сможете согнуть профильную трубу по нужному радиусу. Для этого есть специальное оборудование, облегчающее процесс, или можно использовать «народные» методы, если станок стоит слишком дорого, стоимость услуг по изгибу вам не подходит или нет возможности добраться до них (см.также статью "Сварка труб встык: технология и оборудование").

Видеото в тази статия ще ви помогне да намерите допълнителна информация по тази тема.
