Как да инсталирате тръби в банята: технологични работи

Если говорить о многоэтажных жилых домах, то укладка труб в ванной комнате практически включает в себя всю разводку сантехники в квартире - остаётся лишь кухня, но и туда водопровод и канализация выводятся из ванной. Возможно, у вас раздельный санузел, но это ничего не меняет, разве что придётся делать дополнительные отверстия в перегородке, так что за основу мы возьмём именно совместный санитарный блок в его стандартном варианте.

Разводку можно делать в двух вариантах - внутри стены и поверх неё, что мы сейчас и рассмотрим, а также покажем вам видео в этой статье.

водопроводни връзки

Забележка. Въпросът за това как да тръбим в банята ще се съсредоточим върху съвременните технологии и ще изберем PVC (PVC) за канализация и полипропилен (PP или PPR) за водоснабдяване. Разбира се, все още има метални и метални пластмаси, но тези материали се използват много рядко днес.

материали

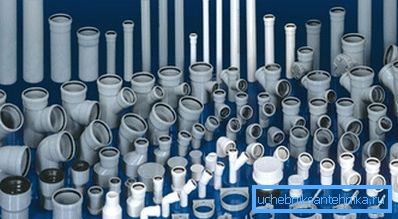

• За дистрибуцията на канализационни тръби се нуждаем от PVC тръби с диаметър 100 mm и диаметър 50 mm, освен това в някои случаи се използва секция от 32 мм за пералната машина и / или съдомиялната машина. За присъединяване към тези тръби се използват различни фитинги: съединители, ъгли, тръби и PVC редуктори, а освен това редукцията може да бъде направена от каучук, например за преминаване от 50 mm звънец на диаметър 32 mm. Гумените уплътнения се използват за свързване на секцията с една секция, която се доставя заедно с тръбите.

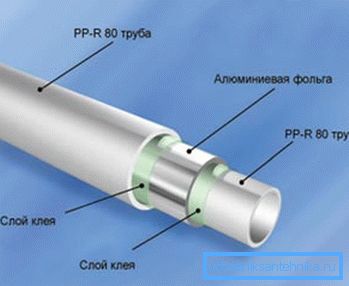

• Полипропиленовите тръби за водоснабдяване могат да имат диаметър от 16 до 125 ммНо в тази ситуация, ние се интересуваме само от 20-милиметрови проби и дори ако щранг е с плосък 32 mm, а след това трябва да се завинти преходно намаление при добив от 20 мм. Но в допълнение към раздел PPR може да бъде различни стени, има някои означения, то RN10, RN16, RN20 и RN25, но ние се интересуваме от този случай RN16 (стена без армировка) и RN20 (подсилен алуминиево фолио в средата на стената). RN16 е твърде тънки стени и RN25 подсилен под езда и запояване shayver трябва да отстраните фолиото, за да една и съща цена на такава тръба е достатъчно голям и се използва предимно за централно отопление.

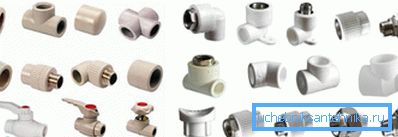

• Для стыковки PPR тоже используются фитинги из однородного материала - это муфты, уголки (32?, 45?, 90?), тройники, редукции, обводы, а также резьбовые трубные фитинги для перехода на металл, Като се има предвид фактът, че експлоатационният живот на полипропилен е много по-висок от този на метала, инструкцията препоръчва използването на главните кранове да бъде по-добре инсталирано от ПП.

Канализация

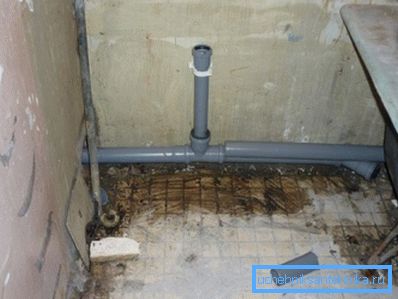

Для монтажа канализации в ванной нужно начинать разводку от стояка (стояк тоже можно заменить) - туда врезается четверик с выводом на унитаз (100 мм) и выводом на остальной контур (50 мм).

Самото окабеляване може да се извърши на стената, като фиксира тръбата към скобите, както е показано на снимката по-горе, но можете да я удавите и в стената, за да направите тази стрелба българска и перфоратор. Опитайте се да маркирате ясно местоположението на баните, така че вградените тенджери да се поберат в позицията на сифона на ваната, мивката или мивката.

Наклонът на 50-милиметровата тръба трябва в идеалния случай да бъде 3 см на един метър, но ако е необходимо, може да бъде леко увеличен, но не трябва да правите по-малко. Ако използвате 32 mm PPR за дренаж от пералня или миялна машина, тогава не е необходимо да следвате наклона, тъй като дренажът е принуден там.

Водоснабдяване

Примечание. Несмотря на то, что схема трубной развязки в ванной подразумевает холодную и горячую воду, то есть, с использованием PPR PN16 и PPR PN20, многие сантехники отказываются от "холодной" PN16 и всю разводку осуществляют с помощью PN25, особенно, если контур будет закрыт штукатуркой/шпаклёвкой или гипсокартоном.

Продължаваме да обмисляме как да полагаме тръби в банята и да започнем с инсталирането на водомер, който обикновено е опакован в непосредствена близост до водната тръстика във вертикално или хоризонтално положение (няма значение).

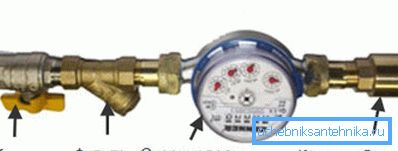

Обратите внимание на очерёдность паковки - сразу после крана идёт сетчатый фильтр, затем сам водомер, а после него - обратный клапан, только на всех этих деталях есть стрелочка, по которой вы сможете определить направление воды. Если ваш дом подключен к ГВС, то в таком случае водомеров придётся установить два - на холодную и горячую воду.

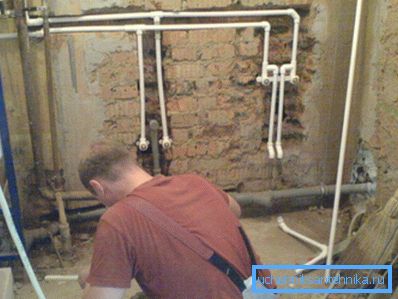

Разводку можно делать по стене "поверху", либо топить трубы в заранее сделанные штробы, чтобы потом закрыть штукатуркой - так вы сможете сэкономить несколько сантиметров полезной площади, что очень важно в небольших квартирах. В типовых квартирах расположение санузлов происходит в следующем порядке: унитаз, раковина, ванна (душевая кабинка или бокс) и вывод на кухонную мойку - стиральная машина может быть, как в кухне, так и в ванной.

В този ред е направено разпределението на студената вода, а паралелно със студената верига е монтирана гореща, която се захранва от топлата вода, електрическия котел или газовата колона.

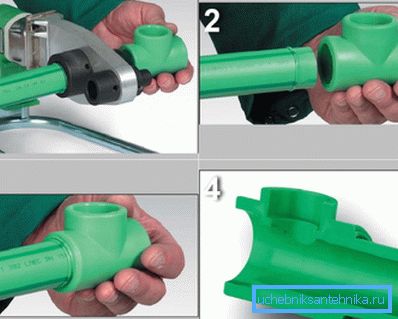

PPR заваряването се извършва на три етапа: първо, тръбата с фитинга (с диаметър от 20 мм задържането е 5-6 секунди) се нагрява в дюзата, след което се освобождава, свързва и задържа 2-3 секунди, преди да се охлади. Дълбочината на кацане на 20 мм тръба в арматурата трябва да бъде 14-17 мм, поради което тя трябва да се нагрява на същото разстояние.

Заключение

Не забывайте, что подводка труб к смесителю в ванной своими руками должна заканчиваться на определённом расстоянии - центры фитингов отстоят друг от друга на 150 мм. Для того чтобы было легче их монтировать, используется специальная паечная розетка, где эти фитинги расположены на планке.
