Извадете тръбата на тръбата за себе си

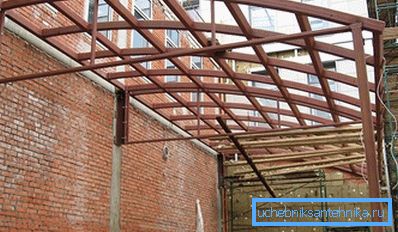

Един от най-популярните материали, когато се извършват строителни работи от различен вид, са метални тръби. По-специално става въпрос за профилни тръби с правоъгълно напречно сечение. В домакинството те са свикнали да правят различни дизайни от беседки, сенници и удължения. И всеки, който се е занимавал с тях, знае, че често е необходимо да се огъват тези тръби.

Проблемът може да бъде решен по няколко начина, един от най-ефективните от които е използването на тръбна прегъвка. Този специален инструмент може да се намери на строителния пазар без проблеми. Трябва обаче да се отбележи, че цената на такива устройства често е доста висока.

Съвет! Ако това не е въпрос на професионална дейност, тогава, за да се спестят пари, ще бъде по-целесъобразно да се направи тръба за изхвърляне на тръба от себе си.

Обхват на приложение

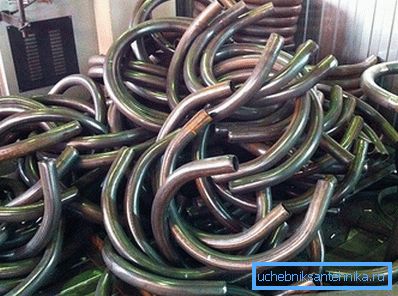

За най-пълно разбиране на проблема е необходимо да се кажат няколко думи за това къде се използват тръбите за огъване. Както беше казано по-горе, основната сфера на приложение на тези устройства е конструкцията, при която огъването на тръбата често е необходимо действие. Основният проблем е, че без специална адаптация този процес ще бъде изключително труден. Без огъване стените огъват профила и всяка друга тръба е почти невъзможна. Но ако използвате тръба, можете да постигнете равномерно огъване на тръбата под ъгъл от 180 градуса без никакви последващи проблеми.

Какви са тръбите за огъване

Що се касае за това какви видове тръбни огъвачи могат да бъдат намерени, то тук е необходимо да се каже, че има много разновидности на това специално устройство и те ще се различават за редица функции.

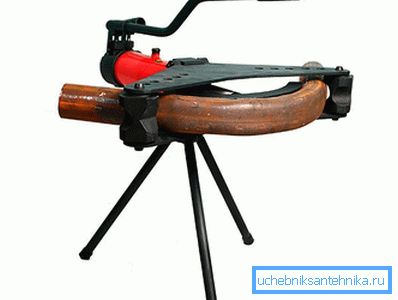

• На първо място, говорим за факта, че можете да срещнете професионални модели и възможности за икономическо приложение, така да се каже. Те ще се различават не само в техните измерения, но и в принципа на действие. Очевидно е, че професионалните модели обикновено се задвижват с електродвигател и се използват хидравлика, докато вътрешните тръбни огъвачи могат да бъдат механични и да работят благодарение на мускулната сила на човека. Тъй като е лесно да се досетите, ръчните прегъвачи на тръби ще бъдат много по-компактни и по-евтини от техния професионален партньор.
• В допълнение към гореспоменатите разлики може да се спомене, че огъващите тръби се различават по диаметъра на тръбите, с които могат да работят.
• Моделите също се различават по начина, по който са огънати. Така че е възможно да се отделят огъвачите на арбалет, пружина и сегмент тип.

Принцип на действие

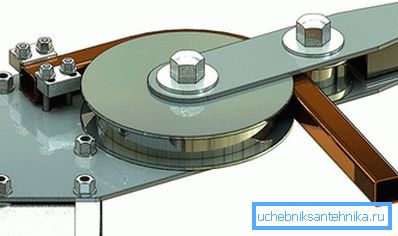

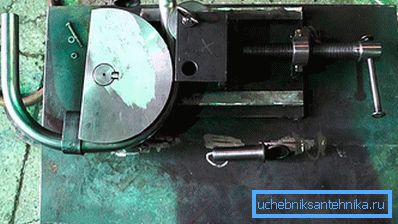

Преди да разгледаме процеса на сглобяване на такова устройство като ръчна тръба, трябва да кажем няколко думи за това, на какво се основава принципът на нейната работа. И точката е, че тръбата, поставена в машината, е огъната или около заоблен шаблон с определен радиус на повърхността, или сгъването се получава в резултат на равномерно механично натискане върху неговата повърхност от едната страна. Това е по-предпочитано в повечето случаи, тъй като втората възможност ще бъде по-лесно да се направи. Той е този, който ще бъде разгледан по-долу.

приготвяне

За да се създаде качествена машина за огъване на тръби, работата трябва да се извършва поетапно.

Подготовка

Тъй като в повечето случаи, ако се извършва качествена работа, те трябва да бъдат започнати с внимателна подготовка. И тук е не само, че трябва да подготвите необходимите материали, но също така си струва да се гарантира, че са налице всички необходими инструменти.

Материали и инструменти

• Метален ъгъл. От него ще бъде направена рамката на машината. Въпреки че можете да използвате други материали, като същите профилни тръби.
• На лагерите ще са необходими три въртящи се вала. Можете да търсите готови, но можете да ги направите сами.
• Това няма да се случи без ключалки като различни болтове и прътове.
• Български с метални дискове за рязане.

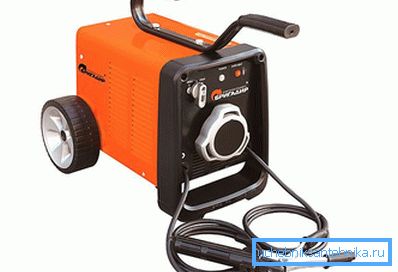

• Машина за заваряване.
• Измервателни устройства (лента, ъгъл, ниво и т.н.).
• Работен инструмент (набор от ключове, отвертка, чук и др.).

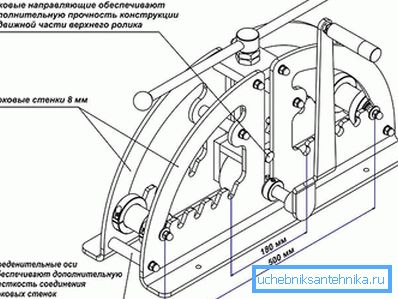

Освен това е необходимо самостоятелно или да се заемат от литературата чертежите на бъдещото устройство. По този начин ще бъде възможно да се определят нюансите на дизайна дори в подготвителния етап, което значително ще ускори процеса на незабавно сглобяване.

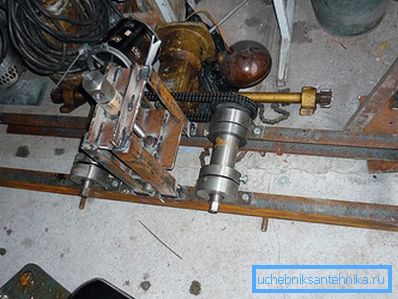

кадър

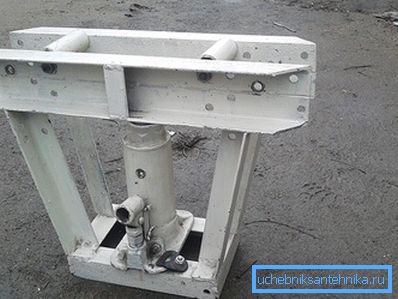

Ако всички подготвителни етапи са завършени, можете да продължите към произведенията. За начало е необходимо да направите опорната рамка на тръбата. Няма нищо сложно. Тя е изработена от метален ъгъл или тръби. Материалът се изрязва с помощта на мелница и компонентите се заваряват заедно. Можете да добавите, че физическите размери на рамката могат да бъдат избрани въз основа на лични съображения, но най-оптималната височина на рамката ще бъде, ако е няколко сантиметра над талията на лицето, което ще работи.

Съвет! Ако използвате термините на геометрията, тогава рамката като цяло е паралелепипед. Въпреки че можете да използвате други опции.

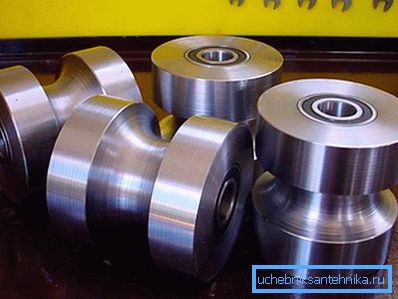

валове

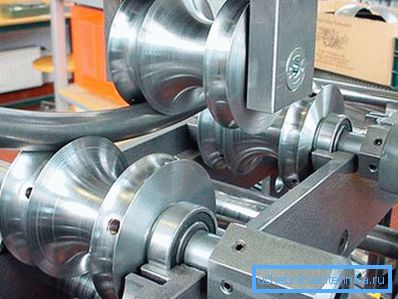

След като основната рамка е готова, въртящите се валове са прикрепени към нея. За тези цели е възможно да се използват скоби за закрепване, които са прикрепени към рамката чрез болтове или са закрепени чрез заваряване. Общото значение е, че двата вала трябва да бъдат закрепени през горната равнина на рамката. Ако валовете се произвеждат сами, тогава например можете да донесете отпадъци от стоманен скрап с необходимата дължина, върху която са разположени сачмените лагери от двете страни.

Освен това е необходимо да се направи малка спомагателна конструкция за монтирането на третия вал. Въпросът е, че той трябва да бъде инсталиран по такъв начин, че да може да се движи във вертикална равнина. За да направите това, той е прикрепен към специална метална рамка, с възможност за регулиране на височината. Към тази шахта е прикрепена дръжка за нейното въртене. За по-голяма надеждност на конструкцията и улесняване работата с устройството, всички валове могат да бъдат допълнително свързани чрез верижно задвижване. За това, зъбните колела са заварени към валовете. В резултат на това се оказва, че когато един от тях се върти, и трите се въртят.

Завършване на работата

Като окончателен етап от работата е възможно да се извърши външна обработка на цялото устройство. Това се отнася за неговата боя или покритие с друго антикорозионно съединение. Тъй като основно се използва метал за производството на устройството, тази обработка е необходима. След това тръбата за изрязване на тръби може да се счита за готова.

Работното устройство ще бъде както следва:

• Валът, монтиран на статива, се издига.
• Тръбата е поставена между нея и два вала на рамката.
• Горният вал се спуска до равнината на тръбата и се фиксира с лек натиск върху повърхността.
• С помощта на дръжката валът се завърта и тръбата се движи между валовете, получавайки известно натоварване отстрани, като придобива малък радиус на огъване.
• След това валът се стяга малко повече и тръбата се простира в обратната посока, а радиусът на огъване се увеличава.
• Процедурата се повтаря, докато тръбата отнеме необходимия радиус на огъване.

Може да се добави, че за да се подобри устройството и да се улесни работата с него, ще бъде доста полезно да прикачите електрически мотор към машината. Благодарение на неговата работа, работата ще бъде много по-бърза и по-лесна, но ще бъде свързана с електрическата мрежа и допълнителните киловатци на метъра.

Много е лесно да направите ръчна тръба. Освен това, благодарение на това можете да спестите доста прилична сума, защото дори ако всички материали за производство са закупени, цената на емисията ще бъде няколко десетки хиляди рубли по-малко от закупуването на готовата версия. Ако всички необходими инструменти и материали са на разположение и има известен опит в работата с всичко това, работата може да се направи през уикенда.

В заключение трябва да се добави, че работата по изграждането на тръбата е потенциално вредна и следователно правилата за безопасност са задължителни и трябва стриктно да се спазват.

Прочетете статии, описващи други дейности с тръби:

• Как да огънете медна тръба.
• Как да заваряваме профилна тръба.
• Как да готвя тръбите с електрическо заваряване.

Видео

Авторът на видеото извади ръката от метал, купен в точката на приемане на метален скрап. В това видео, пълна инструкция за монтаж на такава тръба.

Този видеоклип показва как да направите обикновен извивач на тръби в гараж:
