Инчова тръба - преобразуване в система с метрични номера

За много хора метриката е по-позната и по-позната от системата с един инч. Разбира се, да се преобразуват сантимерите до инча не е толкова трудно, но в случая с размерите на тръбите, има много тънкости. Поради това, много начинаещи водопроводчици откровено "плуват", когато избират, и могат да направят сериозна грешка.

Каква е тръбата инч?

Най-важният параметър е вътрешният диаметър, въпреки че по-често при избора на условен диаметър (DN) се използва, с други думи, размерът на лумена. Зависи от него.

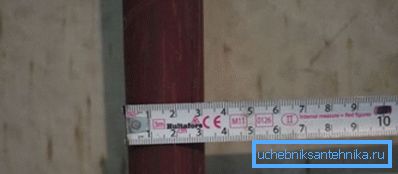

Обичайният инч се равнява на 25,4 мм, но в областта на санитарното инженерство това правило, на пръв поглед, не работи. Например, външният диаметър на инчовата тръба в mm е 33,5 мм (стойността е дадена за тръбопровода VGP). Един обикновен човек в такава ситуация може да мисли, че грешката му се промъкна в грешка.

Въпросът е, че трябва да се ориентирате не според външната страна, а според DV, но в този случай няма точна кореспонденция от 25,4 мм. По този начин водният инч съответства на DN 25.0 мм, а за DVN, тогава разпространението може да бъде дори по-голямо. Инструкциите за извършване на строителни работи едва споменават сложността на преобразуването на измервателните единици, така че лесно можете да направите грешка.

По този начин за леките VGP тръби Dvn ще бъде 27.9 мм, за обикновените - 26.4, а за подсилените - 25.5, причината за това вариране е в дебелината на стените. Ако в такава ситуация човек ще бъде ръководен от Дн, тогава най-вероятно ще спре при версията с 26,8 мм и този размер вече съответства? в. цената на такава грешка може да бъде значителна.

Обърнете внимание! Дори една незначителна от пръв поглед грешка в по-малката страна силно влияе върху производителността и налягането в системата. Това може да повлияе неблагоприятно на дълголетието му.

Размери на тръбите от различни материали

Превръщането на инчовите тръби в метрични тръби е особено важно при работа с различни материали. Например, когато е необходимо да се свърже сегмент от метален и пластмасов тръбопровод. В този случай трябва да вземете под внимание не само DVN, но и DN. В противен случай няма да бъде постигната плътността на тръбната връзка.

Стоманени тръби

Когато работите с тях, производственият метод също има стойност, която зависи от размера. Така че диапазонът на размерите на VGP (GOST 3262-75) е в стойността от 6 до 150 мм (имаме предвид Du).

В този случай дебелината на материала варира в зависимост от изпълнението

• При леката VGP на тръбопровода дебелината варира в диапазона 1,8 - 4,0 mm, Следователно, вътрешният диаметър на инчовата тръба е 25 mm, а външният диаметър в този пример е 33,5 mm;
• за обикновена версия стената може да има дебелина от 2,0 до 4,5 мм;
• Подсилената версия има дори по-голяма дебелина (2,5 - 5,5 мм).

Можете да разграничите такива типове тръбопроводи като:

• Електрозаварено (GOST 10704-91). Тя се различава от VGP малко по-малко от DN с равни DN. Например, размерите на тръбата с половин инч ще бъдат равни на: DN-15 и DN-20 mm (при VGP този параметър е равен на 21,3 mm);

• Безшевни (горещо валцовани продукти, GOST 8372-78). Размерът не се различава от електрически заварени, максималният диаметър е 1200 мм.

Може да се види, че дори и с малък диаметър, DN може да бъде съвсем различно. В примера дори и половин инчова тръба в mm дава разлика в DN 1,3 мм при сравняване на VGP и безшевния тръбопровод.

Пластмасов тръбопровод

При монтаж на водопроводна и отоплителна система със собствени ръце често се използва полипропилен. Основната трудност в този случай е да се вземе предвид различната дебелина на стената в зависимост от предназначението на системата. (Виж също статия Тръби за водопровод в апартамент: функции.)

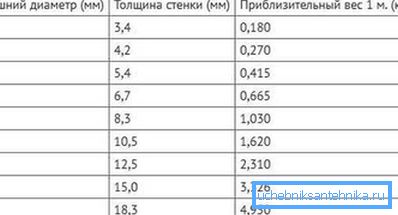

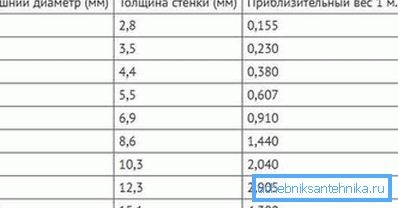

Например за тръби със студена вода може да се използва PN10, минималната дебелина на стената в този случай е 1,9 мм за DN 20. Но PN20 и PN25 могат да се използват и за гореща вода, така че дебелината на стената да се увеличи до 3,4 мм за същия размер ,

При избора на определен размер е важно да не се обърка DN (средната стойност на лумена) и действителния вътрешен размер, който се различава в зависимост от ширината на стената. По-удобно е да разгледаме тази финес на конкретен пример.

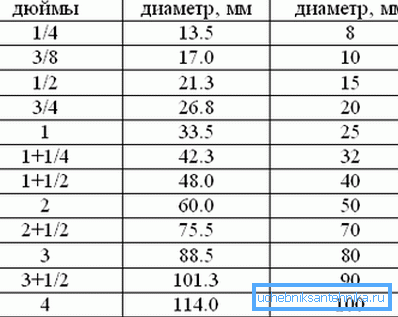

Размерите на инчовите тръби в mm изглеждат така: DN - 25 и DN - 32 mm, сега определяме стойността на DV за всеки клас:

• за PN10 със стена 3,0, Dvn ще бъде 26,0 мм;

• но за PN20, DV ще намалее до 21,2 мм.

Обърнете внимание! Такива несъответствия в стойностите на DVN по принцип не са особено важни, ако системата се монтира "от нулата" и всички елементи се купуват незабавно. Много по-важно е да вземете предвид това, ако трябва да свържете тръби от различни материали, например стомана и полипропилен.

metalloplastik

През последните години този материал има малко изгубени почитатели, но въпреки това той все още се използва. Както в случая с полипропилен, трябва да се фокусирате изключително върху външния диаметър (DN).

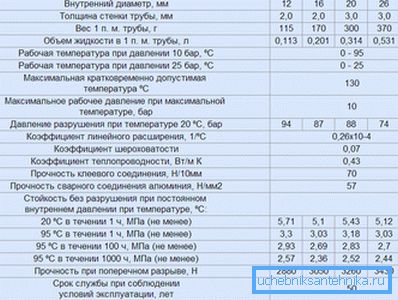

Например диаметърът на тръбата от половин инч според производителите е 16 мм. За да определите вътрешния размер, трябва да знаете дебелината на стената (в този пример е 2,0 мм), така че D е 12,0 мм.

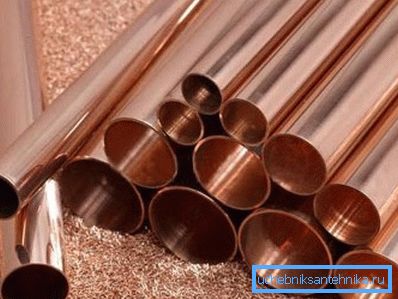

мед

В случая на мед, всичко е съвсем просто, въпреки че въпросът за превеждането на количествата, тоест колко ще бъдат в милиметри, остава популярен.

Трябва да помните няколко правила за маркиране:

• Размерите на инчовата тръба се използват изключително за обозначаване на външни размери;

• Ако форматът на запис е малко по-различен, например 14/1 или 14/12, тези размери вече са посочени в милиметри, Първата опция означава Дн и ширината на стената, а втората - стойностите на диаметрите. Повече подробности със стандартните размери могат да бъдат намерени в GOST 617-2006.

Обърнете внимание! При скачване на елементи от различни материали е трудно да се определят точно техните размери. За да се осигури тясна връзка, като правило се използват специални адаптери, като се отчита преходът от метрични към инчови размери.

Обобщение

Има твърдения, че водопроводният инч е "специална" единица за измерване, различна от обичайната 25,4 мм. Всъщност това не е така, а основното объркване произтича от факта, че хората не знаят в кои случаи се посочва външността и в кои случаи Дн.

Не добавяйте яснота и концепцията за Du, която е малко по-различна от инчовия еквивалент. Примерите за превод на количествата, представени в тази статия, ще дадат възможност да се разбере този относително прост въпрос.

Видеото в тази статия показва пример за свързване на тръби от различни материали.
