Hdpe тръбни размери и други характеристики

Что это за материал - ПНД? Какие диаметры ПНД трубы можно встретить в продаже? Какими стандартами регламентируется производство? Давайте попробуем ответить на эти и некоторые другие вопросы.

Какво е това?

ПНД - общепринятое сокращение от "полиэтилен низкого давления". Однако прежде, чем переходить к детальному изучению размеров и других характеристик, ознакомимся с более общими особенностями материала.

Полиетилен: общи свойства

Какво знаем за полиетилен:

• Това е най-често срещаната термопластика (полимери, които обратимо променят физическите свойства при нагряване). Раз технология производства хорошо отлажена - логично ожидать, что цена материалы будет невысокой.
• Между другото, за отопление: вече при 80 С полиетилен започва да се омекотява. Прочность труб на разрыв катастрофически падает при куда более низких температурах, поэтому большинство производителей ограничивает рабочий режим 40 - 45 градусами по шкале Цельсия.

Любопитно е, че омреженият полиетилен (полимер, чиито молекули са кръстосани) е много по-термично стабилен и се използва успешно за тръбопроводи за отопление и топла вода.

• Пластмасата има изключително ниски адхезивни свойства. Проще говоря, к его поверхности не прилипают другие материалы. Раз так - зарастания напорных труб минеральными отложениями можно не опасаться.
• Срокът на експлоатация на студената вода се оценява на 50 или повече години.
• Как и все пластики, полиэтилен - диэлектрик.

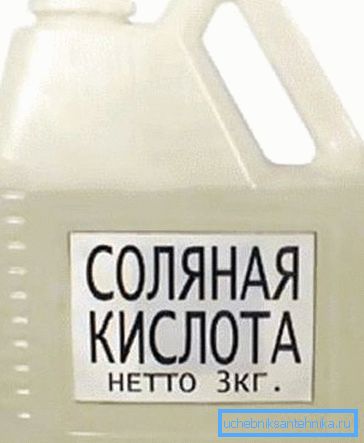

• Той е изключително устойчив на агресивна среда, В затворени в полиетилен опаковки често се доставят концентрирани киселини и алкали.

ПНД и ПВД

Полиетиленът, както е лесно да се отгатне от името му, е продукт на полимеризация на етилен газ. В зависимост от условията, при които преминава, можете да получите материал с доста различни свойства.

ПВД обладает меньшей механической прочностью и применяется в основном для трубопроводов с небольшим избыточным давлением. Его альтернативное название - полиэтилен низкой плотности. ПНД, или ПВП (полиэтилен высокой плотности), напротив, гораздо прочнее и широко используется в напорных трубопроводах.

Любопитно е, че съществуващите стандарти не споделят HDPE и LDPE. Както канализационните, така и нагнетателните тръби могат да бъдат направени от двата вида пластмаса. Таблица на диаметрите на HDPE и PVD тръби също е обичайна.

параметри

Понятно, что основной параметр, характеризующий трубопровод - его диаметр. Им определяется пропускная способность.

Описанието на материала обаче не е ограничено до тях: например, пълните технически характеристики на 110 mm HDPE тръба включват няколко други важни параметъра.

• Дебелина на стената. Увеличаването му при постоянен номинален диаметър увеличава якостта на тръбопровода по отношение на вътрешното хидростатично налягане.
• SDR - стандартное размерное отношение, дробь с наружным диаметром в числителе и толщиной стенки в знаменателе. Чем больше SDR, тем меньше рабочее давление трубы: увеличение площади стенок при их фиксированной толщине и прочностных качествах уменьшает способность трубопровода противостоять гидравлическому давлению.

• MRS - максимальная длительная прочность. Единица измерения - МПа (мегапаскали). Упрощенно говоря, это максимальное напряжение в стенках, при котором труба гарантированно прослужит 50 лет при температуре +20С.
• MOP - максимальное рабочее давление.
• S - серия труб, рассчитываемая как MRS/1.25/MOP, где 1,25 - коэффициент запаса прочности для воды.

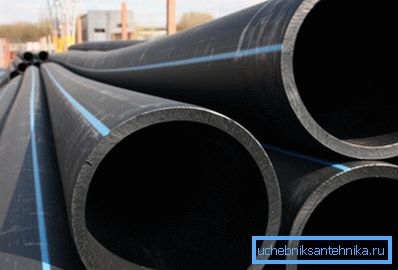

• Освен това продуктите могат да бъдат проектирани за транспортиране на питейна вода или само за технически нужди.

Какво означава означението на PE 32, PE 63 (понякога неправилно означено като HDPE тръба 63), PE 80 и PE 100? Само че максималната дългосрочна сила на MRS съответства на десетократно по-ниска стойност:

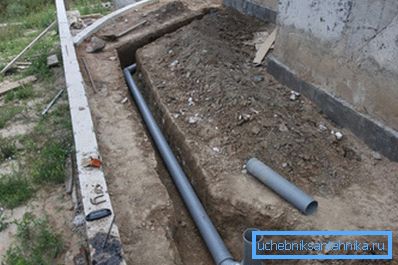

Важно: всички горепосочени параметри са от значение за елементите на тръбопровода за налягане. Канализационната тръба HDPE 110 мм няма допълнителни характеристики, с изключение на номиналния диаметър.

Символи

Обозначението на тръбата за налягане трябва да съдържа:

• Слово "труба".
• Указание на материал и MRS (PE 32, PE 63 и так далее).
• Параметър SDR.
• Тире.
• Номинален диаметър и номинална дебелина на стената.
• Цел (напитки или технически).
• Името на стандарта, на който е произведен продуктът (GOST 18599-2001).

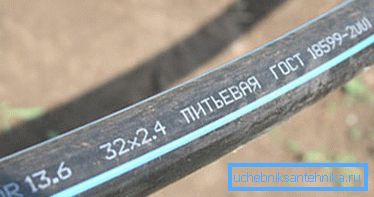

Так, надпись вида "Труба PE 80 SDR 9 - 90 х 10,1 питьевая ГОСТ 18599-2001" означает, что перед нами труба ПНД 90 мм диаметром с 10,1-миллиметровыми стенками, предназначенная для питьевого водоснабжения.

асортимент

Один из стандартов, в которых содержится сортамент полиэтиленовых труб, нами только что упомянут - ГОСТ 18599-2001 регламентирует изготовление материала для напорных трубопроводов.

Второй стандарт - ГОСТ 22689.1-89 - описывает сортамент полиэтиленовой канализации. Итак, какими должны быть размеры интересующих нас изделий?

ГОСТ 22689.1-89

Документът съдържа само четири стандартни размера: 40, 50, 90 и 110 мм.

Къде се прилагат?

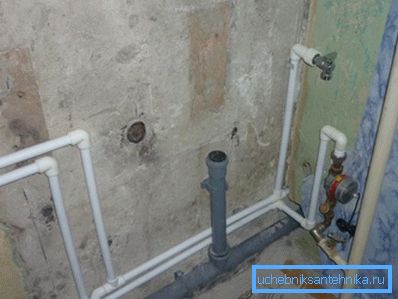

• 40 мм - типичный размер колен для отвода стоков от одиночного умывальника или мойки.
• Тръбата HDPE 50 мм може да отвежда канализацията от две или три водопроводни инсталации (без тоалетни чинии).

Обърнете внимание! Устройства с възможност за избиване на волейбол (например вана и душ кабина) при инсталиране със собствените си ръце е по-добре да се свържете с клон с по-голямо напречно сечение. Инструкцията е свързана с факта, че когато се изсуши баня, 50 мм тръба вероятно ще прелисти (особено ако е частично напълнена с мастни отлагания вътре) и канализацията ще премине през решетката в устройство с по-ниско разреждане.

• 90 - типичное сечение для подключения навесных унитазов.
• 110 - наиболее универсальный размер, применяющийся для подключения напольных унитазов, сооружения канализационных стояков и лежневок (горизонтальных веток, объединяющих несколько стояков).

ГОСТ 18599-2001

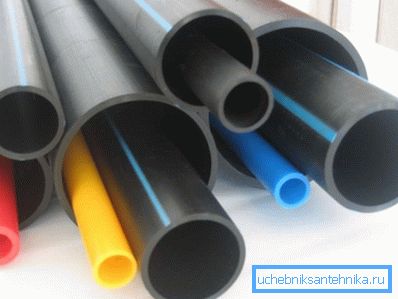

Пълният списък с размери в този документ е твърде голям за малка статия, така че ще посочим само граничните стойности.

1. PE 32 (или, как ее иногда неправильно называют, труба ПНД 32) может иметь диаметр 10 - 160 мм при толщине стенки 2,0 - 20,8.

1. Характеристики трубы ПНД 63 (PE 63) могут включать толщину стенки 2,0 - 57,2 мм при диаметре 16 - 1200.
2. PE 80: диаметр 16 - 1200, стенки 2,0 - 59,3.
3. PE 100: диаметр 32 - 1000, толщина стенок 3,0 - 59,3.

Къде точно е подходящо да използвате този или този размер у дома?

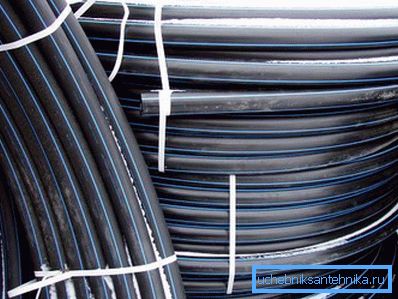

• Тръбата HDPE 20 мм ще осигури водопровод или малка къща с една баня.
• Если предполагается подача воды не только для хозяйственных нужд, но и для полива, используется труба ПНД 25 мм. Прочие, помимо диаметра, характеристики трубы ПНД 25 мм определяются исключительно рабочим давлением водопровода; для централизованных систем водоснабжения лучше использовать PE 80 SDR 9.

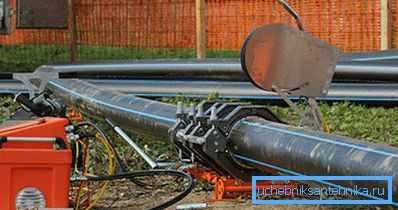

Вводы больших, чем упомянутые, размеров обычно используются для водоснабжения групп коттеджей, а при диаметре свыше 100 мм - коттеджных поселков и многоквартирных домов.

Заключение

Надяваме се, че успяхме да задоволим любопитството на читателя в областта на запознаване с един от най-популярните съвременни материали. Както обикновено, видеоклипът в тази статия ще му предложи допълнителна информация. Успех!
