Фитинги за метални тръби: свързваме части по различни начини

Арматурите за метало-полимерни тръби, както и части за сглобяване на комуникации, направени само от метални елементи, могат да бъдат много различни. Разликите са в материала, от който са направени съединителите и в техния дизайн.

По-долу ще разгледаме основните типове части, като обръщаме внимание на техните силни и слаби страни.

От какво са направени?

Прегледът на асортимента на фитингите ще започне с анализ на използваните материали за тяхното производство. Като правило, металът на свързващия елемент съвпада с метала, използван за полагане на комуникациите на тръбите, но има и изключения.

Най-често за производството на тръбни съединители използвайте:

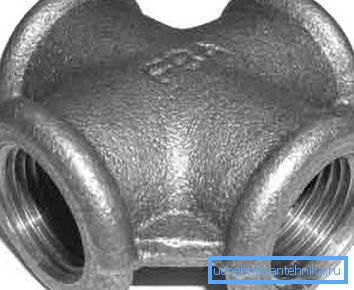

• Чугун, Материалът е устойчив на натоварвания и химически влияния, издържа на високо налягане. Повечето чугунени модели осигуряват резбова връзка, но също така можете да намерите съединители, които изискват допълнително уплътняване с циментова замазка, уплътнители или дори олово. Недостатъкът на чугунните фитинги е голяма маса и висока цена.

• Steel. Използва се на същото място, където чугунът е по-малко чуплив поради по-голямата еластичност. За разлика от чугун, стоманените фитинги се провалят преди, защото са по-податливи на корозия (включително електрохимични).

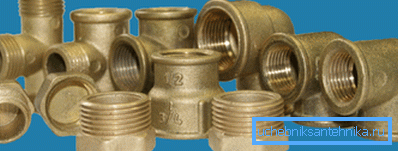

• месинг, Добър вариант по отношение на надеждността на връзката, дълготрайността и производителността. Месинговите фитинги могат да се използват както за монтаж на метални тръбопроводи, така и за монтаж на комуникации от пластмаса.

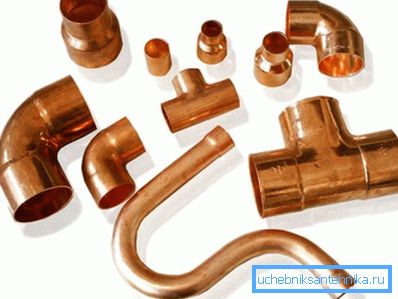

• мед, Такива части ще бъдат най-скъпи, но в същото време те осигуряват най-надеждната и трайна връзка на тръбите. Най-често се използва в отоплителните системи, но може да се използва и при сглобяването на водопроводи в частни домове и търговски организации.

Обратите внимание! мед и латунь крайне редко используются для прокладки магистральных коммуникаций.

Освен това, при монтажа на системи за водоснабдяване на базата на металопластични тръби се използват и съединители от технополимери с метални (стоманени или месингови) вложки.

Разновидности по конструкции

За заваряване или запояване

Ако материалите са повече или по-малко ясни, опитайте се да разберете конфигурациите.

Най-прости са съединителите, за които се използва заваряване или (в случай на части от мед / месинг) за запояване.

• Завареното съединение е част от тръба с определена конфигурация. Като правило, диаметърът му съответства на диаметъра на свързаните тръбопроводи, което позволява заваряването на ръбовете на продуктите в задника.
• Абсолютното мнозинство от заварените фитинги са направени от "черна" стомана. В същото време, заваръчните шевове са достатъчно надеждни, за да издържат на възможно най-високо налягане.

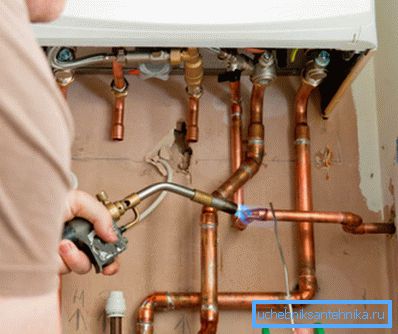

• Мед и месинг са частите, за които се прилага запояване. Тяхната конфигурация осигурява наличието на гнездо за монтаж на тръбата, а минималната празнина за запълване с спойка трябва да остане непроменена.

Обратите внимание! Сварка и пайка труб представляют собой достаточно сложные технологии, требующие длительного освоения. Так что текстовая инструкция и поясняющее видео должны быть изучены досконально, а лучше всего - под руководством опытного мастера.

резба

Профилните части са едни от най-често срещаните. Те могат да бъдат направени от някой от горепосочените материали, но ръководството в този сегмент е здраво поддържано от стомана и месинг.

Връзката с резба се характеризира със следното:

• Най-често тези части се използват за свързване на тръби с диаметър от 50 mm или по-малко. При по-дълъг периметър нишката не може да осигури необходимата плътност.
• За да се оборудва коляното, чашата или кръста, конецът трябва да присъства не само върху фитинга, но и върху тръбата. В някои случаи рязането трябва да се извършва независимо с помощта на специални инструменти - умира.

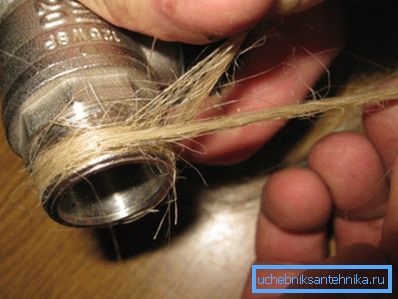

• Понякога връзката изисква допълнително уплътняване. За да направите това, пренавиването е направено от синтетичен (полимерна лента) или естествен материал (бельо и аналози) в мястото на възел.

Съвет! Майсторите на начинаещите често правят грешката, мислейки, че колкото по-здраво е нишката, толкова по-плътна ще бъде връзката. Всъщност с прекомерно усилие съществува риск от "издърпване", разкъсване на конеца и получаване на гарантирана теч.

Под фланец

За монтаж на части с диаметър повече от 50 мм се използват фланци за тръби.

Пример за такова монтиране е показан на изображението в този раздел.

• По принцип тези продукти се избират за напречното сечение на тръбопровода. Също така, понякога фланцовите части за съединяване се заваряват директно към тръбите, но в този случай надеждността на уреда е значително намалена.
• За уплътняване на мястото на контакта може да се монтира уплътнение от еластичен материал. В този случай съединението на двете тръби изисква периодична поддръжка, за да замести износената част.

• Предимството на фланцовите фитинги е фактът, че с тяхна помощ тръбопроводите с голям диаметър могат да бъдат снабдени със спирателни вентили, различни сензори, клапани и др.

Под обжим

Съвсем наскоро, така наречените фитинги за сгъстяване са използвани за свързване на метални тръби.

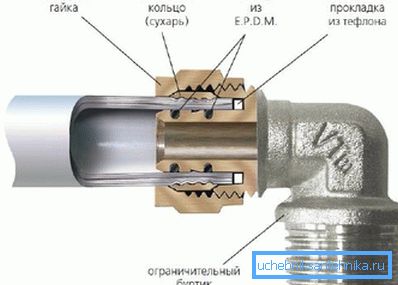

Техният принцип на работа е почти идентичен с този, използван при използване на компресорно приспособление за пластмасова тръба:

• Конецът е снабден с съединителна гайка, изработена от метал (стомана или месинг).
• При навиване, гайката притиска до мястото на съединяване специално уплътнение, направено от еластичен материал или тънък метал.

Обърнете внимание! Използването на гумено или полимерно уплътнение налага ограничение на температурния режим, при който системата може да се използва: максималното нагряване е 95⁰С.

• В същото време, поради натиска, има достатъчно тежест за функционирането на системата.
• Някои компании произвеждат универсални модели на такива устройства, които са еднакво подходящи както за стоманени, така и за полимерни тръби.

Продукти от този тип обикновено се използват при подреждането на водоснабдителните системи. Основното предимство в този случай е значителната печалба във времето: тръбата се навива във фитинга без резба, което значително улеснява работата ни.

От друга страна, такава инсталационна схема има своите недостатъци. Например, след като сте направили сериозно усилие, тръбата може просто да бъде издърпана, особено ако уплътнението е малко изсъхнало и е загубило своята еластичност. Разбира се, такъв вектор на натоварването е нетипичен за тръбопроводите, но не забравяйте, че тази функция е задължителна!

заключение

Монтирането на метални комуникации със собствените си ръце, трябва да изберем не само самите тръби, но и частите, които ще бъдат използвани за тяхното докинг. Ето защо е важно да се запознаете с всички налични асортименти от фитинги преди началото на работата и да изберете тези, които най-добре отговарят на задачите, нашите изисквания и финансови възможности.

По-подробен преглед на описаните по-горе продукти може да бъде намерен в клипа в тази статия.
