Еднотръбна отоплителна система на самата частна къща

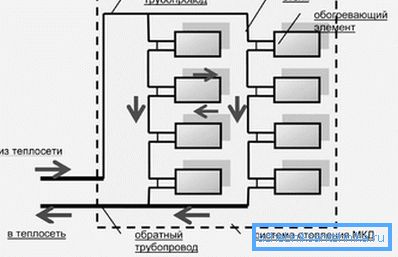

В определен период от историята на нашата страна, една от приоритетните задачи на държавата беше осигуряването на всички граждани с жилища на достъпни цени. През целия СССР започва да издига "Хрушчов". Такива жилищни сгради имат малка площ от апартаменти и са построени много бързо. За да се намалят разходите за ерекция, се появиха различни нови схеми и адаптации. Същото нещо докоснало отоплението. За да се намали потреблението на тръби, беше измислена еднотръбна система. Оттогава този прост, но доста ефективен дизайн се използва широко в частното жилищно строителство. В тази статия ние описваме как да инсталирате еднотръбна отоплителна система от частна къща със собствените си ръце.

Плюсове и минуси на системата

Еднотръбната отоплителна система има своите положителни и отрицателни страни. Познавайки тези функции, можете точно да отговорите на коя система с една или две туби е по-добра. Затова нека започнем с плюсовете:

1. Най-важното предимство е спестяването. С еднотръбна система няма нужда от джъмпери за батерии, въртящи се ремъци и други елементи. Това дава почти двойно намаляване на разходите за тръби в сравнение с двутръбната отоплителна система.

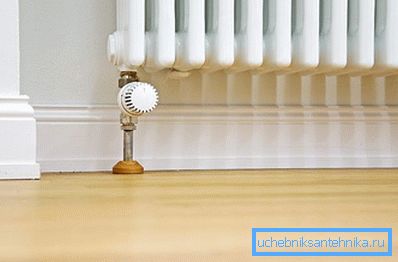

2. Възможно е да се регулира потока на охлаждащата течност към всяко отоплително устройство, без да се засяга значително функционирането на цялата система. Това се постига чрез инсталиране на съвременни устройства като балансиращи устройства, сферични кранове и байпаси, термостатични вентили и др.

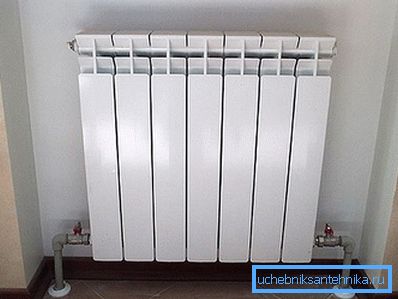

3. Друг плюс е естетиката на цялата система. Тъй като броят на тръбите е малък, те са удобно скрити зад фалшиви стени или панели.

Всичко това прави популяризирането на еднотръбната система. Но си струва да помним, че схемата на всички комуникации ще бъде съвсем проста. Това дава възможност да се извърши инсталирането на отопление без много усилия.

Но имаше и много минуси. Недостатъци на системата:

1. За да се гарантира, че всички нагреватели работят ефективно, е необходимо да се осигури достатъчно налягане в системата. Това обстоятелство води до необходимостта от монтиране на по-мощни помпи, което води до увеличаване на оперативните разходи.
2. Инсталирането на самата циркулационна помпа също може да бъде неблагоприятно. Двутръбната система не се нуждае от такова допълнително оборудване, тя е монтирана само за повишаване на ефективността.
3. При проектирането на еднотръбна отоплителна система е необходимо да се осигури подреждането на тръбите, така че да се осигури потока на охлаждащата течност. На практика тази характеристика предполага инсталирането на разширителния резервоар в най-високата точка на системата. По правило тази допълнителна част е монтирана на тавана.

Но въпреки тези недостатъци преобладават евтините и еднотръбните отоплителни системи най-често се намират в частни домове, особено в малка жилищна зона.

Сортове от еднотръбни системи

Въпреки простотата, отоплителната система, използваща единична тръба, има разнообразие. В частните къщи можете да използвате два вида:

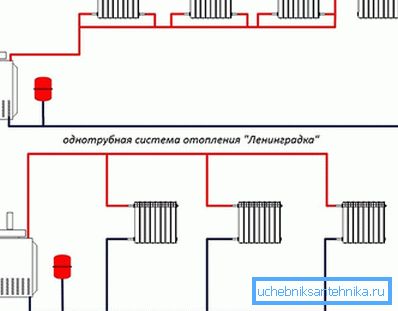

• Последователна или нерегулирана система. В този случай охлаждащата течност влиза във всяко устройство на свой ред, изходът е вода с по-ниска температура, която влиза в следващия радиатор.

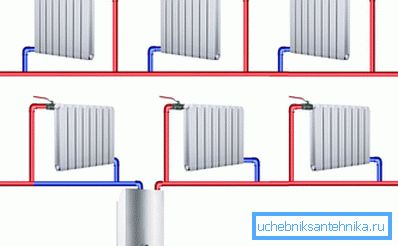

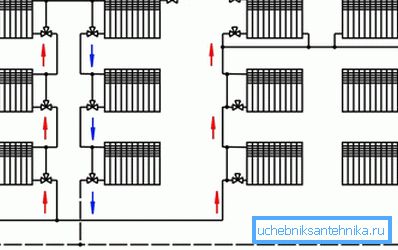

• Регулируема система, хората я наричат ​​"Ленинград". Тази опция ви позволява да регулирате потока на охлаждащата течност към всеки радиатор. Устройствата са свързани паралелно с главната линия.

Първият вариант се счита за най-простият и най-евтиният при изпълнението. Но това не ви позволява да регулирате потока на охлаждащата течност, така че батериите, разположени по-далеч от котела, ще имат по-ниска температура. Поради тази причина една постоянна еднотръбна система се използва само за отопление на малки къщи или отделни помещения.

Системата "Ленинград" по отношение на регулирането и равномерното отопление на всички устройства е по-добра. Има възможност за регулиране на потока охладител за всяко устройство с помощта на спирателен вентил. Тези системи могат да бъдат инсталирани в къщи с голяма площ.

В допълнение към гореспоменатия принцип, еднотръбните системи се подразделят съгласно метода на циркулация на охлаждащата течност. Тук можем да различим три разновидности:

• С естествена циркулация. В този случай охлаждащата течност преминава от един радиатор към друг под въздействието на гравитацията.

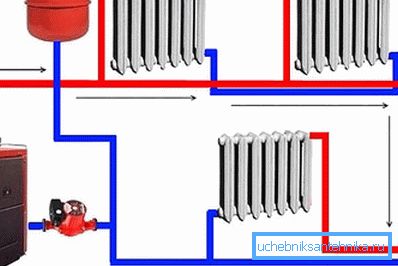

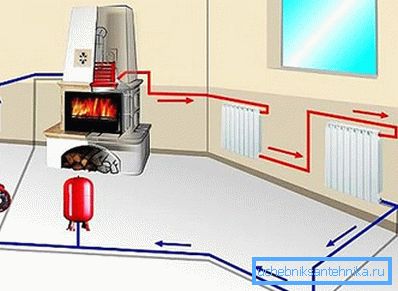

• С принудителна циркулация. Подобни системи се считат за по-ефективни от първия вариант. При принудителна циркулация на охлаждащата течност се използва специална помпа.
• Комбинирана опция. Инсталацията се извършва съгласно схемата на системата с естествена циркулация и за подобряване на ефективността, в нея е монтирана циркулационна помпа (чрез байпас).

Първият от тези типове системи работи ефективно само с малка дължина на маршрута, поради което се използва само в къщи с малка отопляема площ. За да се подобри циркулацията, желателно е да монтирате колектора за ускорение непосредствено след котела. Този проект означава повдигане на захранващата тръба с метър или половина над нивото на първия радиатор. Също така трябва да е възможно да се инсталира отворен разширителен резервоар, разположен в най-високата точка на системата.

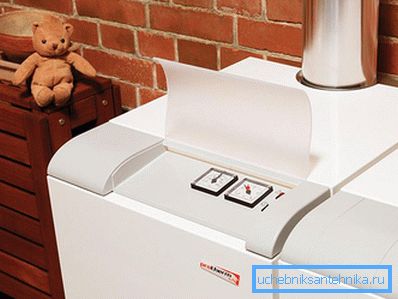

Въпреки по-ниската си ефективност, системата с естествена охладителна циркулация е доста популярна. Това се дължи на енергийната независимост. Ако в жилището е монтиран електрически независим подов котел, прекъсването на захранването няма да повлияе на функционирането на отоплителната система по никакъв начин.

Съвет! По-ефективен, но в същото време зависим от електричеството се счита за проект с принудителна циркулация на охлаждащата течност. Такива системи могат да имат дълга верига, а не само една. В последния случай са монтирани няколко циркулационни помпи, отделени за всяка верига.

Ако във вашия район има чести прекъсвания на електрозахранването и е инсталиран електрически независим подов котел, желателно е да се инсталира комбинирана еднотръбна система. В този случай, при липса на електричество, къщата ви няма да замръзне.

Монтаж на системата

Ако решите да направите една тръба отоплителна система от нулата в дома си, първата задача ще бъде да се изработи схема. Необходимо е ясно да се определи местоположението на котела, разширителния резервоар, циркулационната помпа, радиаторите и други устройства и устройства.

Схемата за монтаж на еднотръбна отоплителна система ще изглежда така:

1. Котелът е инсталиран за първи път. По-добре е да го инсталирате в долната част на сградата, но не в мазето. В този случай не забравяйте мерките за пожарна безопасност (около стените на устройството, подовете и облицовката на тавана с незапалим материал). Заедно с котела е оборудван комина.
2. След това инсталираме тръба от котела. За да направите това, е по-добре да използвате тръби с диаметър най-малко 25 мм. Предварително е поставена основната линия в цялата къща, както и инсталирани отоплителни радиатори, спирателни вентили и други устройства. При монтажа не забравяйте необходимия наклон на тръбите. Топлоносителят трябва да се движи гравитачно от котела, да премине през всички батерии и да се върне отново в котела. Това е много важно, ако вашата система с природна циркулация или комбиниран тип. Ако има помпа, наклонът може да бъде пренебрегнат.
3. При свързване на главната тръба към котела е необходимо да се инсталира разширителен резервоар, чийто тип зависи от избраната отоплителна система.
4. На връщащата линия е желателно да инсталирате филтри, преди да влезете в котела. Това е необходимо, за да се предпази цялото оборудване от остатъци и замърсявания.

Ако инсталирате комбинирана система или при принудителна циркулация на отоплителната среда, помпата трябва да бъде инсталирана байпас. В първия вариант такава комбинация е задължителна, а във втората е желателно. Инсталирането на помпата през байпаса ще позволи изключването му в случай на поправка или прекъсване на захранването, докато отоплителната система ще продължи да работи.

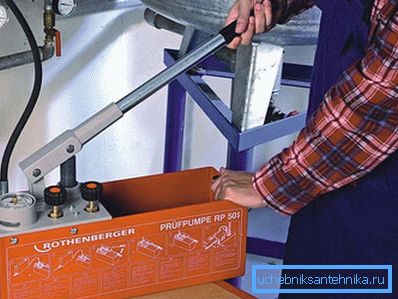

Преди да работите, е необходимо да се извърши кримпване. Този процес се извършва чрез специална помпа, която повишава налягането в системата. Ако налягането в системата продължава в процеса на кримпване, тогава няма изтичане и е възможно да се започне отоплителния сезон.

Видео

Гледайте видео за монтаж и монтаж на еднотръбна отоплителна система в частна къща:
