Двустенна гофрирана тръба: обхват и технически параметри

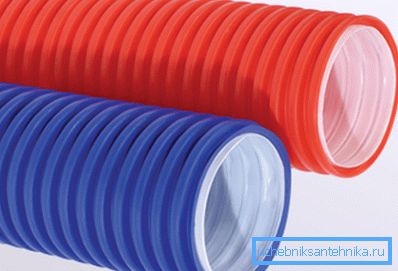

Изграждането на жилищни, промишлени и обществени сгради, болници, детски градини и обществени съоръжения (кина, зали, магазини, барове, ресторанти) не е без инсталация на подземни и наземни комуникации, които изискват гъвкава двуслойна гофрирана тръба тип PND / PVD.

Такую защиту применяют для электрических кабелей и проводов, линий радиофикации и связи (телефон, интернет), причём её можно засыпать землёй, бетонировать или монтировать на поверхности стен и потолков - зачастую их называют кабель-каналом. Ниже мы расскажем вам о самой трубе и способах её монтажа, а также посмотрим демонстрацию видео в этой статье.

ПДД / PVD

Обяснение. Абревиатурата на HDPE означава полиетилен с ниско налягане и полиетилен с високо налягане за LDPE. Също така има PE със средно налягане със съкращението PSD.

PE като материал

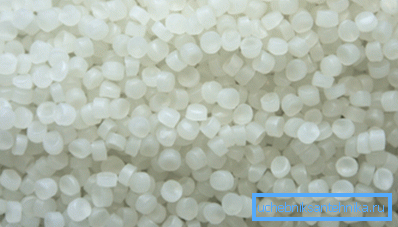

• Полиетиленът (РЕ) или термопластичният етиленов полимер е органично съединение, което идва под формата на гранули с размери от 2 mm до 5 mm за обработка и може да се нарече най-разпространеният вид пластмаса по целия свят, PE има отлични хидроизолационни и диелектрични свойства, устойчива на замръзване, устойчива на удари, омекотява при температура 80 ° С до 120 ° С. Често се бърка с целофан, но последният е материал от растителен произход.
• PE е запалим материал, но не реагира на алкални съединения с концентрация и разтвори на основни, кисели и неутрални соли, органични и неорганични киселини. Именно эти показатели, наряду с водонепроницаемостью делают кабель-канал, каковым является двустенная труба ПДД / PVD практически незаменимым при монтаже коммуникаций электрификации, радиофикации и связи.

Отличия ПНД и PVD

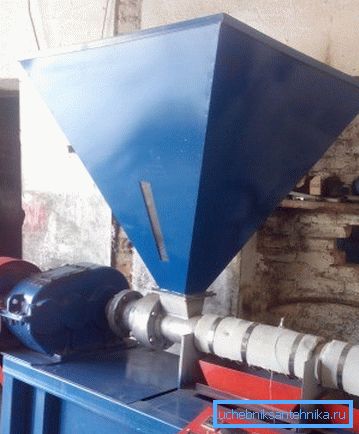

Полиетиленът с ниска плътност (HDPE) или полиетиленът с висока плътност (HDPE) се образува при температура от 120 ° С до 150 ° С, при налягане под 0,1-2 MPa със Ziegler-Natta катализатори. Полимеризацията в този случай се провежда в суспензия съгласно механизма за йоно-координация, където продуктът получава продукт с молекулно тегло от 80000-300000 (средно тегло) и степен на кристализация 75-85%.

Полиетиленът със средно налягане (PPS) или полиетиленът с висока плътност (PVP) се образува при температура 100-120 ° С, при налягане под 3.0-4.0 MPa със Ziegler-Natta катализатори. Получената продукция излиза от разтвора, подобно на люспите, при което се получава продукт с молекулно тегло 300,000-400,000 и степен на кристализация 80-90%.

Полиетиленът с висока плътност (PVD) или полиетиленът с висока плътност (HDPE) се образува при температура от 200-260 ° С, при налягане под 150-300 МРа, където инициаторът е органичен пероксид или кислород. Процесът се осъществява в тръбен или автоклавен реактор, където реакцията се осъществява чрез радикален механизъм. Изходът е продукт с молекулно тегло от 80000-300000 и степен на кристализация 50-60%.

Примечание. Следует учитывать, что определения полиэтилена, как материала высокого, среднего или низкого давления либо высокой плотности можно назвать риторическим. Зачастую материал имеет одинаковый молекулярный вес и плотность - в основном всё зависит от структуры и толщины производимой готовой продукции. Так, трубы PVD обычно тонкие и шершавые на ощупь, а PVD - гладкие и вязкие при растяжении, и цена их, конечно, выше.

приложение

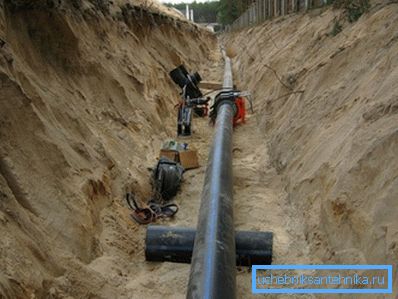

Тръбите от полиетилен с ниско налягане се използват за тръбопроводи за налягане и неналягане, например за канализационни инсталации за промишлено и гражданско строителство и (в някои случаи) за водоснабдяване. Изключението тук е, с изключение на това, че химическата промишленост, където PE се използва под високо налягане за отпадни води.

Инсталирането на такива тръбопроводи може да се извърши чрез заваряване на тръби или чрез съединяване в камбана с гумено уплътнение и този втори метод е познат на повечето жители, които са се занимавали с вътрешни ремонти или дори сами ги извършват.

За битови отпадъчни води HDPE се използва с диаметър 50 мм и 100 мм, а в някои случаи и 32 мм (за перални и съдомиялни машини) и 150-200 мм (за потупване в градската канализация).

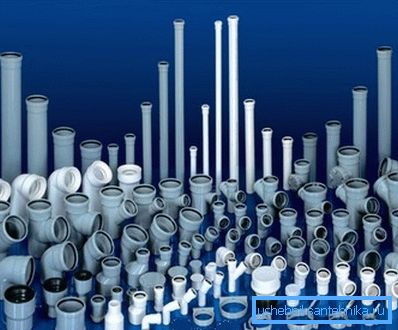

За монтаж на HDPE тръби, за кръстовища, завои, преходи към други равнини, както и за промяна на диаметъра, се използват фитинги от различни конфигурации, които са направени от хомогенен материал с гумени уплътнения.

За тръбопроводи с ниско налягане, при които захранването се извършва с хидрофор или потопяема помпа, се използват тръби от HDPE с диаметър 32 mm. За свързването им се използват ротационни, прави и притискащи фитинги за компресионната става.

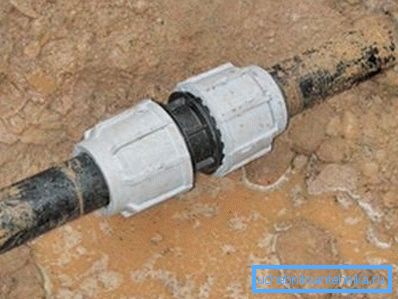

Трубы из ПЭ высокого давления применяются для магистралей водопроводов, в качестве обсадных труб для артезианских и песочных скважин, а также в качестве закладных элементов для образования технологических отверстий в монолитном бетоне. Стыковка таких труб производится с помощью компрессионных фитингов - это самый простой метод, не требующий специального инструмента.

Също така може да се заварява, когато краищата на съединените фрагменти се нагряват. Третият метод включва използването на електрически заварени съединители от полиетилен, вътре в които е електроспирала.

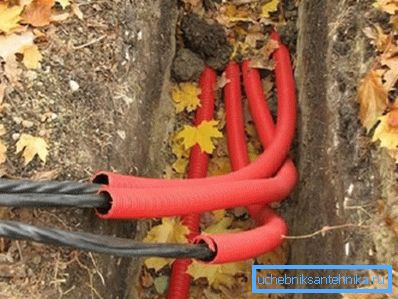

Для монтажа не бронированных кабелей в траншеях, а также для разводки проводов в помещении применяется гофрированная двустенная труба ПДД / PVD, где верхний, гофрированный слой состоит из ПЭ низкого давления, а внутренний, гладкий слой - из ПЭ высокого давления.

Заключение

Тръбите HDPE и LDPE са най-често срещаните при подреждането на комуникациите за обществени, жилищни и промишлени сгради. За инсталирането на всяка модификация е представено ръководство от производителя.
