Арматури за металопластични тръби: видове, устройство,

Как ще се свържат металните полимерни тръби с водопровода? Как се правят компресионни или пресови фитинги за металопластични тръби? Имат ли тези устройства някакви проблеми, за които клиентът трябва да знае?

Нека да разберем.

класификация

Какви видове фитинги за металопластични тръби могат да бъдат разграничени?

Нека повторим въпроса: по какви критерии могат да бъдат класифицирани?

• функционалност, Формата и външният вид на приспособлението се определят в най-голяма степен от това, за което е предназначен: е ясно, че напречното сечение, чашата, смесителният ъгъл и адаптерът от един диаметър към друг ще изглеждат различно.
• Материал, Всъщност списъкът не е голям: тези продукти са предимно месинг (понякога с хромиране); напоследък се появяват тласкащи фитинги, които се произвеждат както от месинг, така и от полипропиленови обвивки.

Въпреки това: под пластмасата, в този случай също така са скрити месингови раздалечителни пръстени и заключваща пружина от неръждаема стомана.

• Диаметър на крановете, Ето типичните размери на фитингите за металопластични тръби за различни приложения.

Обратите внимание: кроме отводов для металлополимерной трубы, у фитинга может присутствовать одна или несколько трубных резьб - наружных и внутренних.

• Метод за фиксиране на тръбата, Ако не са необходими други технически характеристики на фитингите за металопластични тръби в специални коментари, това трябва да се обсъди по-подробно.

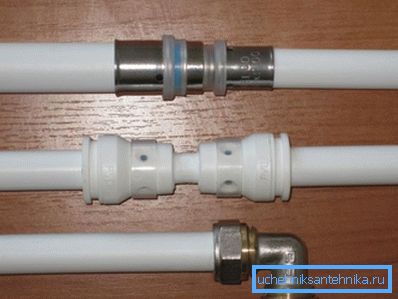

Методи за фиксиране на тръбата

И така, какви възможности са възможни?

С разделен пръстен

Тези устройства са първите, които се появяват на руския пазар и до голяма степен оформят отношението на потребителя към материала като цяло.

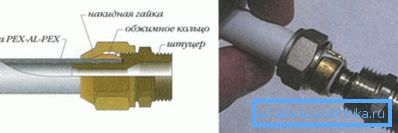

Как се работи с компресионно съединение с разделен пръстен?

• Тръбата се издърпва върху съединението, оборудвано с двойка пръстеновидни уплътнения, и се опира на флуоропластичната шайба.
• Когато затягате съединителната гайка, тя компресира раздалечения пръстен, който компресира тръбата на съединението и предотвратява неговото случайно откъсване.

Важно: Уплътнението на връзката не се осигурява чрез кримпване, а именно чрез пръстеновидни уплътнения. Слотният пръстен само фиксира надеждно тръбата.

Как се монтира тази връзка?

Ето типична инструкция от повечето производители:

1. Тръбата се нарязва на място от резачката.
2. След това, използвайки калибратор, той се отървава от най-малката овалност. В допълнение, най-малко вътрешната повърхност е скосена.
3. Плъзгащата гайка и разделеният пръстен са последователно прикачени към тръбата.
4. Тръбата е поставена на свръзката докрай.
5. Разрезное кольцо и гайка смещаются обратно к краю - тоже до упора - после чего резьба затягивается вначале вручную, а потом - парой ключей.

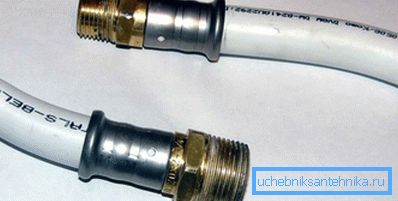

Прес-фитинга

Предварителните съоръжения за металопластични тръби са разположени малко по-различно: вместо гайка и пръстен, тръбата на фитингите се навива от всички страни чрез скоба, деформирана от специални клещи.

Если в предыдущем случае монтаж фитингов для металлопластиковых труб требует лишь наличия у вас пары разводных или рожковых ключей, то здесь волей-неволей придется обзавестись специальными клещами. Цена качественного инструмента - не менее 9-10 тысяч рублей; добротные клещи с электроприводом могут обойтись и во все 40.

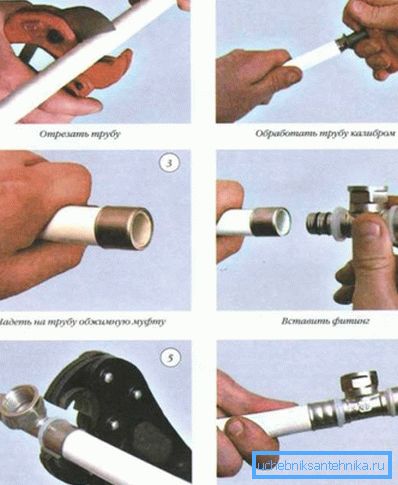

 Последователността на операциите се различава малко от описаната по-горе:

1. Тръбата се изрязва и калибрира.
2. Скобата се задвижва от ръба си.
3. Краят на тръбата се издърпва над съединението.
4. Яката се връща до ръба, докато се спре и се притисне с кърлежи, докато не се появи видима деформация на пръстена.

лост

лост, или пуш-фитинги появились на отечественном  рынке совсем недавно. Их устройство весьма остроумно и не отличается сложностью.

Его главное достоинство -  в том, что монтаж соединения, по заверениям производителей и продавцов, может быть выполнен своими руками без инструмента вообще. Достаточно лишь вставить торец трубы внутрь кольцевого паза, нажать - и работа закончена.

При этом соединение остается разборным - достаточно лишь отвернуть накидную гайку.

Nuance: ножът за рязане и калибратора все още ще са необходими. Овалността на тръбата и липсата на скосявания може да доведе до нарушаване на херметичността при натиск.

Как действа? Като цяло, механизмът не е трудно да се разбере чрез изследване на картината: уплътнението се осигурява от същите кръгообразни гумени уплътнения; изпъкналите пръстени от пръстеновидна стомана фиксират повърхността на тръбата, предотвратявайки нейното обратно движение. Допълнителната вложка не позволява заключващата пружина да се придвижва твърде близо до ръба.

проблеми

За съжаление, благодарение на схемите с разделени пръстени металопластът като цяло е придобил репутация като изключително ненадежден материал. Каква е причината за това? С факта, че с инсталирането на топла вода или отопление след няколко цикъла на отопление и охлаждане връзките започнаха да текат.

Интересното е, че принадлежностите за пресоване на този проблем са практически лишени. С натискането на данните не е достатъчно, затова е твърде рано да се правят изводи.

И така, какъв е проблемът? Защо връзките текат?

А потому, что нарушения овальности трубы и неснятые фаски при монтаже сдирают кольцевые уплотнители. В результате после обжима разрезным кольцом герметичность обеспечивает лишь внутренний слой полиэтилена, который при нагреве и постоянном давлении просто-напросто деформируется. Стоит ему остыть - и появляются зазоры, в которые устремляется вода.

Заметьте - текут не все соединения. Лишь те, где резиновое уплотнение нарушено.

Защо пресичането на пресата пренебрегва тази атака?

Има две причини.

1. Сглобяването им е малко по-различно. Блъскалите с пръстени са по-дълбоки и те са по-трудни за разместване.
2. След като сте похарчили впечатляваща сума за клещи за клещи, инсталаторът е малко вероятно да спести на калибратора. В същото време, когато се инсталират компресионни фуги, ножът често се заменя с метална хартия и шпонките не се отстраняват по принцип.

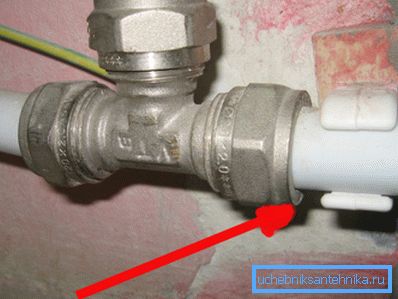

И така, ако горещата вода е изтекла от съединителната гайка?

• Извадете гайката и демонтирайте връзката.
• Реконструирайте и калибрирайте края на тръбата.
• Коригирайте или сменете О-пръстените.
• Да се ​​сглоби отново.

Заключение

Надеемся, что наш экскурс в устройство некоторых видов сантехнического оборудования окажется полезным читателю. Какие фитинги для металлопластиковых труб лучше - решать вам (читайте также статью "Фитинги для труб ПВХ: эконом-вариант для монтажа коммуникаций").

Както обикновено, в приложеното видео в тази статия можете да намерите допълнителна тематична информация. Успех!
