Защо да използвате смесителен термостатен вентил в битови

Понастоящем много собственици на частни домове и жилищни апартаменти, за отопление на домовете си и за самостоятелно захранване с топла вода, инсталират независими отоплителни системи със собствен отоплителен котел. Това прави възможно поддържането на удобна температура през цялата година, освен това безспорното предимство на такава схема е постоянната наличност на топла вода в къщата.

Преглед на смесителен термостатичен вентил

Принципът на автономната отоплителна система е, че затворената верига на котел за отопление на газ, течност или твърдо гориво непрекъснато циркулира работна течност, която пренася топлината от котела към водните радиатори и я разпределя равномерно в цялата къща. Същият принцип важи и за системата за захранване с топла вода, само в този случай тя не работи в затворен контур, а в течаща схема, пренасяйки загрятата вода от котела към домашното санитарно оборудване.

За постоянно поддържане на температурата на водата или друга охлаждаща течност в системата на дадено ниво се използва автоматично устройство, наречено термостатен смесителен вентил за БГВ и автономни отоплителни системи.

Основните функции на термостатичния вентил

Основната цел на трипътното термостатно устройство за смесване е да поддържа температурата на работната течност (вода, антифриз или друга охлаждаща течност) в системите за автономно отопление и захранване с топла вода.

Спазването на това условие, когато инсталирате сами домашните инструменти, помага да се решат някои от следните задачи:

1. Водата в отоплителната система за битова гореща вода може да се нагрее до температура от +95 ° C, което може да доведе до изгаряния при отваряне на потребителските кранове и при наличие на смесителен вентил, температурата му ще бъде постоянна не по-висока от +60 ° С.

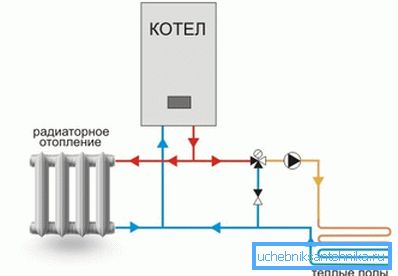

2. Ниската температура в обратния кръг на отоплителната система може да доведе до кондензация, а монтирането на трипътния клапан позволява повишаването на температурата на водата в тръбата за връщане до препоръчителната стойност.

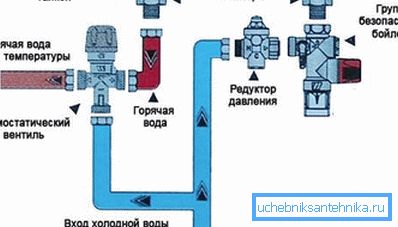

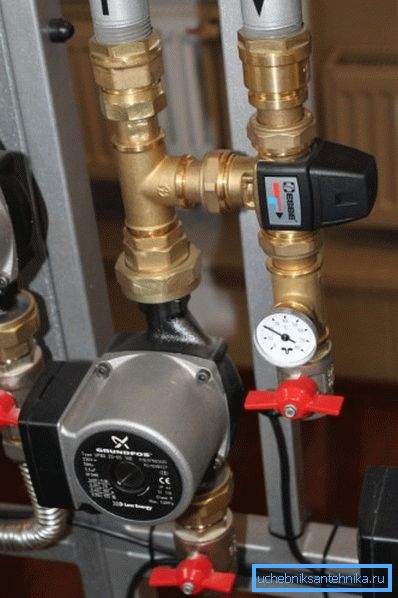

3. Смесването на студена вода в тръбопровода за гореща вода директно пред потребителите, позволява спестяване на до 25% гориво или електричество, които се изразходват за отопление.

Съвет! В допълнение към основното отопление на радиатора и битова гореща вода, подобни устройства също се препоръчват да се използват в домашни системи с топла вода.

Технически спецификации

При нормална работа термостатичният разпределител може да функционира безпроблемно в продължение на няколко години, като правилно изпълнява функциите си и има няколко модела на тези устройства, които се различават по техните параметри и вида резбова връзка за свързване към отоплителната верига или водоснабдяването.

Съгласно инструкциите за експлоатация, в зависимост от конкретния модел, модерните трипътни смесителни термостатични вентили имат следните технически характеристики:

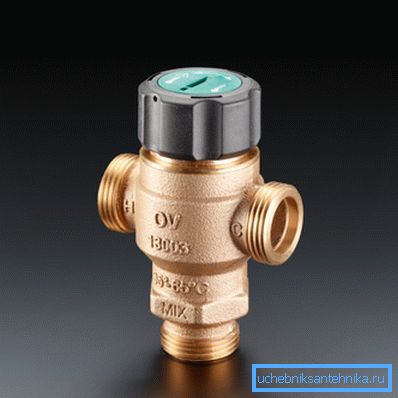

1. Тялото на устройството е изработено от висококачествен месинг или бронз, който има защитно и декоративно галванично покритие от хром-никел.
2. Максималното допустимо налягане в отоплителната система или захранването с гореща вода е 10 кг / см2.
3. Максималната допустима температура на топлоносителя е: за отоплителни котли - 95 ° C; за слънчеви батерии и за отоплителни инсталации - 110 ° С.
4. Обхватът на ръчното регулиране на температурата на работния флуид в зависимост от конкретния модел може да бъде в диапазона от 20 до 60 ° С.
5. Типът резбова връзка, в зависимост от модела, може да бъде от следните типове: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Номиналната производителност в работния режим, съответно, може да бъде от 1.6 до 2.5 m? / Н.

Съвет! На пръв поглед цената на това устройство може да изглежда доста висока, но като се има предвид икономията на гориво и консумираната електроенергия, цената на покупката му може да се изплати в рамките на 1-2 години.

Вътрешно устройство и принцип на работа

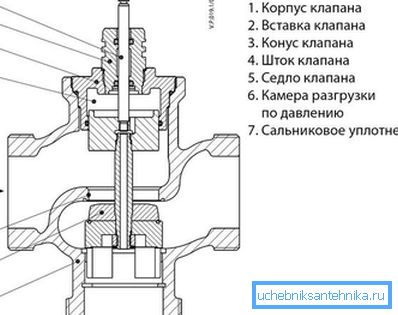

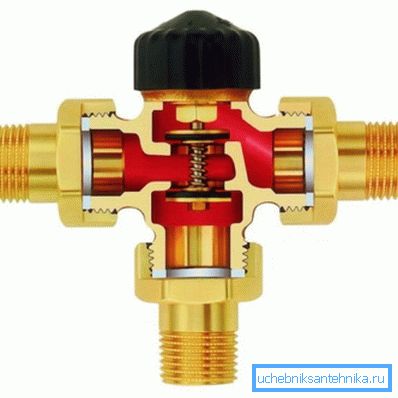

Структурно, термостатичният смесителен вентил е отлято метално тяло от месинг или бронз, което има три резбови изхода за свързване към тръбопровода. Вътре има чувствителен към температурата елемент, подвижен прът и пружинен клапан, който може да бъде запечатан на едно от двете места за сядане.

Общият принцип на работа на термостатичния смесителен вентил е, че чувствителният на топлина елемент под влияние на топлината се увеличава в обем и движи подвижния прът, върху който е монтиран заключващият клапан.

1. Когато горещата вода пристига от долната тръба на тръбата, тя тече свободно в дясната отверстие, докато работният елемент се загрее до определена температура.
2. След загряване на температурния датчик над зададената температура той започва да се разширява и движи клапата надолу, като по този начин блокира захранването с гореща вода от долната тръба и отваря захранването със студена вода от лявата тръба.
3. След смесване на студената вода и изравняване на температурата, тялото на разрушителния детайл се компресира и вентилната плоча под въздействието на пружината заема предната позиция.

Обърнете внимание! В обратната отоплителна система на отоплителния котел смесителният вентил е монтиран в обратен ред: когато охлаждащата течност се охлади, в тръбопровода се смесва гореща вода от захранващия тръбопровод.

Заключение

В заключение, трябва да се отбележи, че механичният смесител е сравнително просто и много надеждно устройство, чиято работа може да бъде незабележима на пръв поглед, но използването му ще помогне да се избегнат много неприятни последици, така че инсталацията му не трябва да се пренебрегва.

За да оцените визуално работата му в действие, можете да разгледате видеоклипа в тази статия, както и да проучите други схеми, показващи принципа на неговото функциониране, на този сайт.
