Смесител: устройство, принцип на работа, приложение

3-посочен смесителен вентил е общ тип спирателни и регулиращи вентили, използвани в хидравлични и пневматични системи, за решаване на редица проблеми. В системите за загряване и гореща вода този тип фитинги са незаменими и широко използвани. Ще говорим за устройството и целта на смесителния вентил.

Трехходовой клапан

Назначение

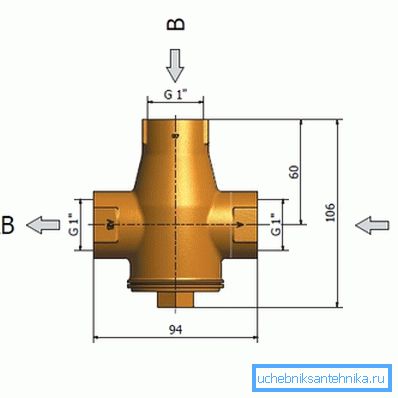

Смесителните вентили се използват доста широко, защото те ви позволяват да решите много проблеми и в повечето от тях няма алтернатива на този тип армировка. Устройството изглежда като обикновен чай, т.е. има два входа и един изход.

Ако в входящите тръби насочваме потока на водата с различни температури (студени и горещи), тогава на изхода можем да получим следните опции:

1. Студената вода протича безпрепятствено от входа (A) към изхода (AB), горещата вода не влиза в изхода;
2. Студената и топлата вода влизат в изхода (AB) едновременно, докато потоците им се смесват и водата има средна температура;
3. Студената вода е блокирана и само потокът от висока температура (B) тече до изхода (AB).

Понякога има и четвърта позиция - когато и двата канала са блокирани и водата не може да влезе в изхода. В този случай е по-правилно да се нарече устройството четирипътна клапа.

Ако свържем емисията към изхода, ще получим следните резултати:

1. Дебитът се придвижва от изхода (AB) към входа (А) и не влиза в входа (B);
2. От отходната тръба (AB) изтича във входа (В) водата и не влиза в входа (А);
3. Потокът е разделен на двата канала.

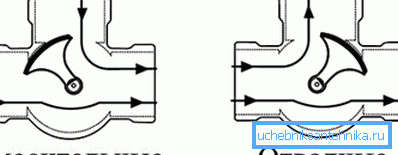

Обърнете внимание! Виждаме, че устройството е в състояние да смесва два потока, да отваря един канал и да блокира подаването на другия, разделя потока на различни канали и завърта потока в друг канал.

Тези възможности се използват достатъчно широко. В системите за захранване с топла вода и отоплителните системи в повечето случаи се монтират смесителни вентили за поставяне на студена вода или вода от връщащата тръба към горещия топлоносител, за да се постигне желаната температура на потока.

Например, можете да донесете система за подово отопление. Известно е, че за кръговете на топъл под, температурата на охлаждащата течност трябва да бъде в диапазона от 40-50 ° C, но котелът произвежда топлоносител, загрят до 90-95 ° С.

За решаването на проблема е поставен смесител пред колектора на подовата настилка, където се използва трипътен вентил за получаване на течността от обратния поток в захранването, като по този начин достига желаната температура.

Трипътните вентили се използват и в смесители с електронно или термостатно управление, във вентилационни системи, в различни агрегати на автомобилно оборудване и широкообхватни хидравлични системи.

Разбира се, тези единици се използват широко в транспортните и обслужващите тръбопроводи.

Устройство и принцип действия

За да се разбере по-добре работата на смесителния вентил, трябва да се има предвид неговата работа.

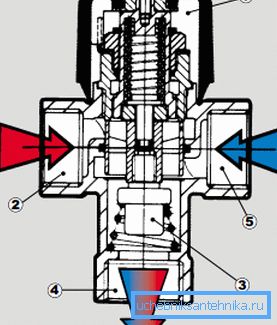

Ако не разгледате всички подробности, продуктът има този дизайн:

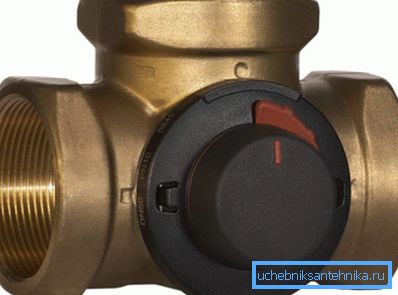

• Месингов корпус под формата на чайник и четвърти изход, затворен от регулираща дюза;

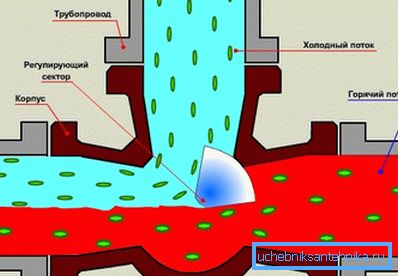

• Регулиращата седалка има заключващ и регулиращ механизъм, което представлява запушалка под формата на конус, топка или сектор, както и шпиндел, свързан към щепсела, който позволява въртящият се клапан на смесителя да се върти или да се измести;
• Седла за корк със специални уплътнения от синтетичен каучук, пластмаса или флуоропласт;
• Дръжка за ръчно регулиране, термостатична дюза или серво.

При системи за горещо водоснабдяване и отопление най-често се използват клапани с пръчковидна или конична система за регулиране. Дръжката е свързана с конична запушалка, а когато се движи нагоре и надолу, потокът се регулира.

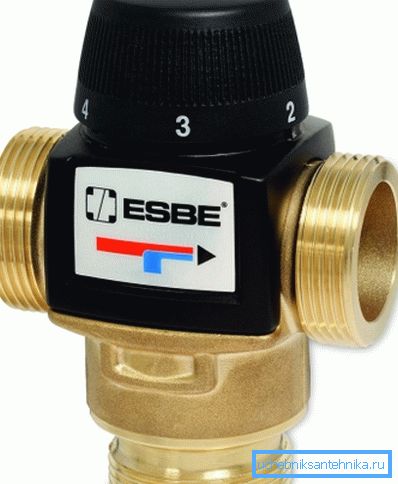

Обикновено термостатичната глава се използва за управление на такъв смесител, чието задвижване реагира на разширяването на специална течност, която реагира на промяна в измерената температура.

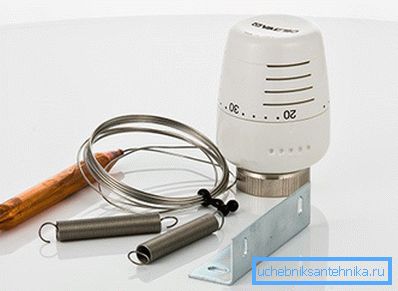

Топлинният сензор може да бъде инсталиран в устройството и може да бъде пренесен в отдалечената точка на системата. Най-често топлинната глава се регулира в рамките на 30-60 ° С.

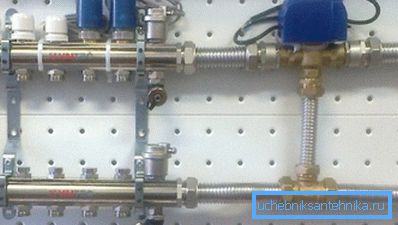

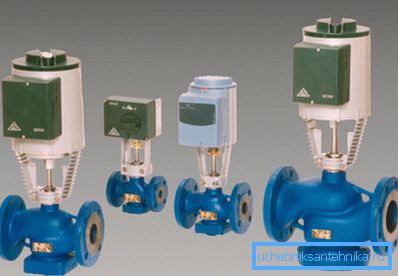

При по-усъвършенствани схеми с автоматичен контрол или системи "интелигентна къща", смесителните единици могат да бъдат контролирани от контролери. След това клапата на клапана регулира сервото, което получава команди от контролера. Това постига най-прецизното и прецизно управление.

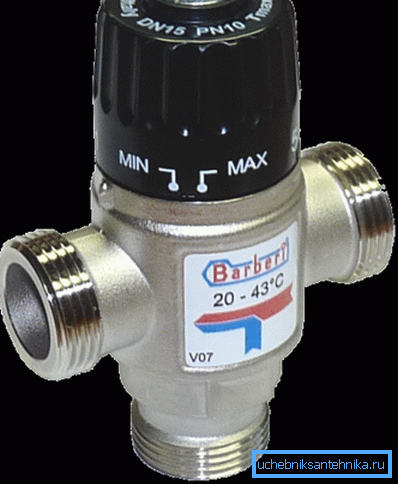

По принцип трябва да кажа, че в модерните системи за загряване и топла вода най-популярните са термостатичните смесителни единици, тъй като те ви позволяват да получите водата при дадена температура без човешка намеса.

Същевременно има доста висока стабилност и надеждност на устройството, което е много важно, когато се използва в системи, чиято цена надвишава полугодишната работна заплата.

Обърнете внимание! Повечето модерни модели имат този дизайн, който ви позволява да свържете към продукта различни глави - термостатични, с дистанционен сензор, серво и ръчни регулиращи копчета.

Монтаж

Ако възнамерявате да инсталирате самия клапан, тогава се нуждаете от малка инструкция.

Всъщност няма нищо сложно в инсталацията, още повече с модерните модели за топла вода и отоплителни системи, но все пак.

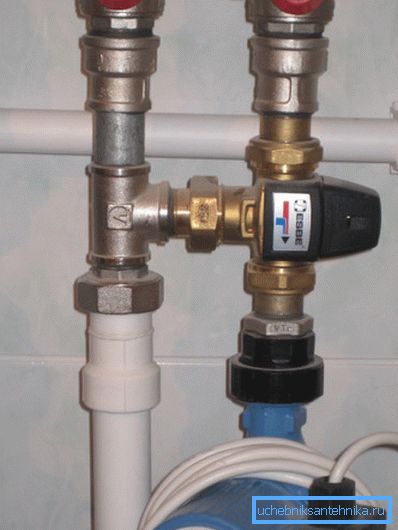

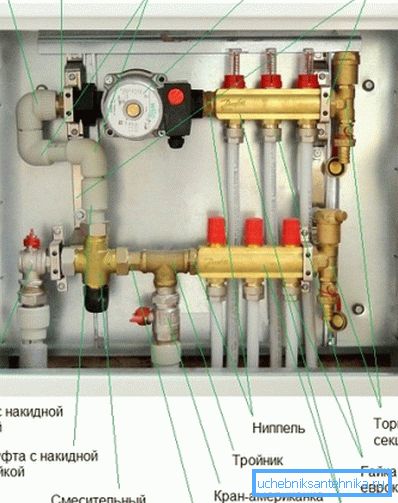

1. Първо, трябва незабавно да вземем предвид, че за нормална работа и поддръжка устройството трябва да бъде лесно отстранено. За тази цел сферичните вентили са монтирани от двете страни, а връзките трябва да имат съединителни гайки или американски адаптери.

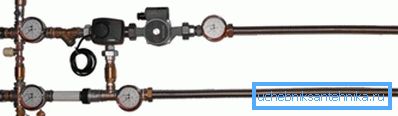

1. На второ място, продуктът е по-добре оборудван с филтри за грубо пречистване на водата, след което механизмът за затваряне и регулиране ще продължи по-дълго.

При смесване на топло подове обикновено се използват термостати с дистанционен сензор, който се монтира на колектора за подаване на охладител в подовите контури. Това ви позволява да регулирате по-точно температурата и да увеличите надеждността на системата.

За монтаж в системи за захранване с гореща вода, особено за електронно управлявани клапани, се използват верига за серво задвижване и контролер. Това ви позволява бързо да настроите температурата на водата и да реагирате по-бързо на промените.

Също така в GVS използвайте модели с ръчно управление, за да превключвате потоците в различни канали. В този случай той не е смесител, а сепарационен клапан.

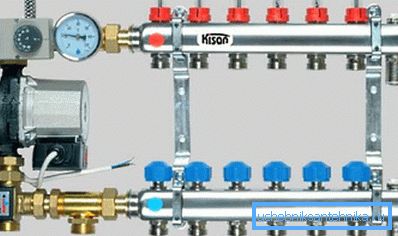

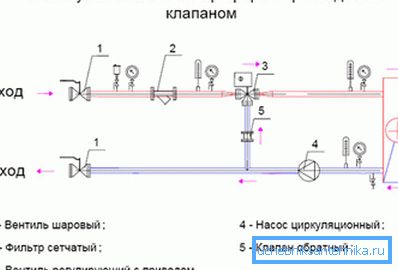

За свързването на котли и въздухонагреватели, както и на системи за косвено отопление, се използват модели, подобни на тези, използвани в модулите за смесване на помпи с топъл под.

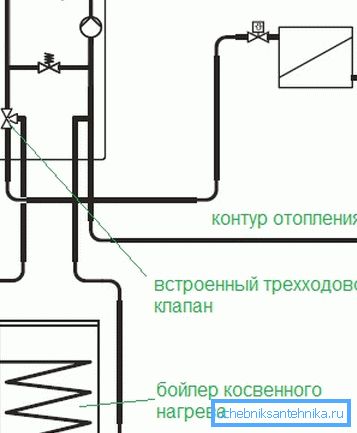

Често устройствата вече са инсталирани в фабричния комплект двукръгови котли за отопление на вода, което дава възможност да се получи отделно топлоносителят и отделно топлата вода.

заключение

Вентилът за смесване на водни потоци с различни температури е незаменима част от много хидравлични системи, включително системи за загряване и топла вода. Познаването на принципа на функционирането и приложението му ще ви помогне да разберете по-добре дизайна на всяка схема на водопровод.

Видеото в тази статия ви позволява да визуализирате работата на продукта.
