Огъвач на тръби за самата профилна тръба

При изграждането на оранжерия, работа на парцел или полагане на тръбопровод, става необходимо да се огъва тръба или метална лента под определен ъгъл. За тези цели има специален инструмент - тръбен накрайник. Можете да го купите в магазин или да направите тръба за изрязване на тръбата за профили сами. Такова устройство може да огъва продукти от алуминий, мед и стомана.

Разновидности

Моделите на устройството се различават в принципа на работа:

1. Най-малката мощност е ръчни инструменти, които могат да огънат тръба с минимален диаметър.
2. За по-големи продукти трябва да се поставят силите на хидравличното задвижване. Този модел се използва от специалистите и ви позволява да извършите значителна работа в кратък период от време.
3. Бендер с електрическо задвижване се произвежда в стационарна и подвижна версия. С негова помощ е възможно да се огъват тръби с различни диаметри, а ръчният модел е конфигуриран само за един размер. Използването на електромеханичен инструмент гарантира точен ъгъл на огъване и не предизвиква деформация на тръбния профил.

Методи на влияние

• Навиване - тръбата е прикрепена към огъваща ролка, която я навива на себе си, създавайки определен ъгъл.
• Метод на арбалет - тръбата се опира на два неподвижни ролки, а третият го избутва в средата.
• Rolling - дизайнът има три подвижни ролки, разположени в една и съща равнина. Централният валяк се търкаля и избутва продукта.
• Пробиване - тръбата е захваната върху шаблона, а подвижният ролер го преобръща по контура.

Тръбите не могат да бъдат огънати под какъвто и да е ъгъл, има специални директории, в които са посочени допустимите стойности за продукти с различно напречно сечение и дебелина на стените.

Изработване на инструменти

Така че, как да направите инструмент за огъване тръби? Най-простата версия на ръчния бланд е изработена от дърво. Изрежете шаблона, съответстващ на формата на радиуса на огънатия продукт. Дебелината му леко надвишава размера на тръбата. Осигуряването на надеждно закрепване ще позволи рязане по дължината на скосения профил. Шаблонът е изработен от две свързани плоскости. Заготовката е здраво фиксирана към ръба на масата или работния плот. Към него е прикрепена дървена дъска, която ще служи като ограничител за тръбата.

Процесът на огъване на алуминиева или тънкостенна стоманена профилна тръба е следният: крайът на продукта се вмъква в междината между шаблона и спирачката, поема обратната част и леко го огъва. Тръбата лежи върху края на дървения шаблон. За да направите по-малко усилия, можете да поставите метален прът в продукта или да поставите по-голяма тръба отгоре. С негова помощ можете да направите арка за оранжерия. За да поставите дълга тръба, шаблонът се инсталира в открито пространство, например върху стена или ограда.

По същия принцип, дизайнът е направен от метални куки. На основата се изтегля необходимия радиус и частите се опаковат по линията. Тяхната позиция може да бъде променена за различни диаметри на огъване на тръбите.

Машина за ръчно огъване

За да направите ръчен огъвач на тръби, е необходимо да имате (или рисувате) чертежи и върху тях да направите необходимите детайли. Дизайнът на тръбното огъване осигурява постепенно огъване на тръбата в режим на спестяване за нея. Такова устройство се използва от специалистите да не деформира продуктите.

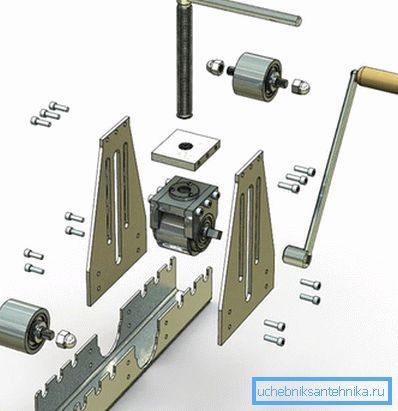

Рамката за машината може да бъде направена от метал или дърво. С дървените части е по-лесно да се работи, но се износват бързо и имат по-малка производителност. Моделите са изработени сами по себе си, при които изтеглянето на тръбите се осъществява чрез въртене на централната ролка за натиск, но е по-лесно да се обработва с превъртането на една от опорните ролки. Ако веригата е инсталирана на такава конструкция, ефективността ще се увеличи. За да създадете прост дизайн, ще ви трябва:

1. Издръжлива метална основа, която е фиксирана върху равна повърхност.
2. Вземете 4 правоъгълни плочи, в които се пробиват дупки, за да фиксират валовете.
3. Закрепете пластинките за закрепване към основата.
4. Завършените канали се вкарват с ролки с подходящ диаметър. Валовете се закрепват посредством щифтове и гайки.
5. Проектът за монтаж на вал за деформиране на тръбата е направен от четири профилни тръби и плоча, заварена отгоре.
6. Дупката в плочата се използва за монтиране на винта, с който централният вал ще бъде натиснат и повдигнат.
7. За да фиксирате основния вал, ще ви е необходима U-образна част, поставена между стълбовете. В страничните му части са направени отвори за закрепване на вала и към горната плоча е прикрепен винт.
8. Към един от долните валове е прикрепена дръжка за валцуващи тръби.

Има много възможности за направа на огъвачи на тръби, те се различават по тяхната сложност. Видеото ще ви помогне да разберете нюансите на сложната работа. Ако нямате машина за заваряване и уменията да работите със сложни инструменти, можете да направите обикновен шаблон.

Видео

Погледнете селекцията на видеоклипа, който показва как да направите най-простите огъвачи на тръби:
