Монтаж на полипропиленови тръби

Пластмасовите тръби постепенно заменят метала във всички инженерни системи на къщата - водопровод, отопление и изтичане на вода. Популярността им допринася за дълъг живот, достъпна цена и лесна инсталация. Полипропиленовите тръби са подходящи за транспортиране на студена и топла вода. В състава им се добавят стабилизатори, които осигуряват специална устойчивост при високи налягания и температурни промени.

Инсталацията на пропиленови тръби от самите себе си е възможна от всички и за да се направи качествена връзка, не е необходимо да имаме професионални знания - достатъчно е да се следва технологията.

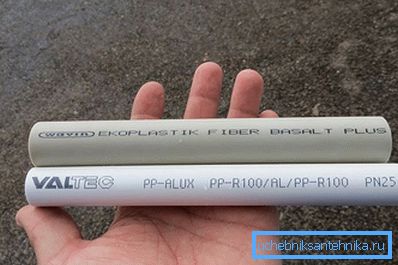

Маркировка

Полипропиленовите тръби са подходящи за всички цели, но трябва да бъдат избрани според характеристиките, посочени от маркировката:

• PN 10, 16 - тръба с тънки стени се използва за захранване със студена вода.
• PN 20 - подсилен със стъклени влакна и може да се използва за студена и топла вода.
• PN 25 - тръба с дебели стени и слой от алуминиево фолио се използва в отоплителната система и топъл под.

Укрепването на тръбите се извършва, за да компенсира разширението при нагряване. Това е значителен недостатък на пропилена, тъй като при температура над + 20 ° С губи своята форма. Поставянето на алуминиева лента между слоевете пластмаса прави възможно да се избегне удължаването на материала. Диаметърът на тръбите се предлага в широка гама от размери от 16 до 125 мм.

Професионалистите на пропиленовия тръбопровод

• На гладка повърхност от пластмаса не се депозират варовикови отлагания;
• ниското тегло улеснява монтажа;
• температурни граници на работа от -10 до +90 ° С;
• трайност от 50 години;
• не пускайте, когато водата замръзва;
• не са проводници на електричество.

За да се удължи експлоатацията на отоплителната система от пропиленовите тръби, температурата на водата трябва да се контролира в рамките на + 70 ° С.

Начини на разпределение на водопроводите

Изпълнете тръбопровода от точката на свързване към главния път до крайните точки - крановете, тоалетните, ваните могат да бъдат отворени или скрити - в стената. Вторият вариант не разваля външния вид на къщата, но е по-трудно да се инсталира и работи. За него е необходимо да има интегрални тръбни секции и достъп до ставите. Чрез отворения метод тръбите се поставят близо до пода и във вертикалната равнина - в ъглите на стаите.

Оформлението на окабеляването е колектор - студената и топла вода се подава към общия колектор и от него се насочват към точките, а поредицата е по-лесен начин, когато тръбите се изпълняват директно с помощта на тръби. Съществува и вариант с проходни гнезда, но не е популярен.

Разпределяне на топлината

При подготовката на плана за отоплителните инсталации се вземат предвид всички детайли, се посочва положението на фитингите и адапторите. Означават се местата за фиксиране на тръбите и радиаторите. Връзката се осъществява от една или две тръби отдолу или отстрани. Малкото линейно разширение е присъщо на подсилените тръби, което трябва да се вземе предвид в проекта. Ергономичността на системата е важен критерий, необходимо е да се определи минималният брой завъртания.

Монтажни характеристики

Съединение тръби монтаж се извършва, частите са с резба, те служат за създаване на освобождаема ставите, и един от пластмаса, се използва за създаване на не-разглобяема заварено съединение. Свързващите елементи трябва да бъдат с добро качество, защото от това зависи целостта на тръбопровода. Не поставяйте деформирани части. При завиване се използват ъгли или тръбите се огъват по специална технология, което не винаги е възможно. Запояването на вертикалните и хоризонталните части на устройството се извършва под прав ъгъл, за да се осигури безпрепятствено термично разширение. Ако тръбите с топла и студена вода са разположени един до друг, горещата трябва да бъде по-горе, или се появява студения кондензат.

Външните елементи са скъпи, така че те се опитват да ги отчитат точно и да не ги вземат в резерв, а фитингите и тръбите са достъпни, така че те се купуват повече от необходимия обем, тъй като част от материала може да се влоши, ако заваряването не успее.

Закрепването на тръбите се извършва на стъпка от 500 мм, като се купува с останалата част от материала. Работите по запояване на тръби се извършват при стайна температура не по-ниска от +5 ° С.

Инструменти за работа

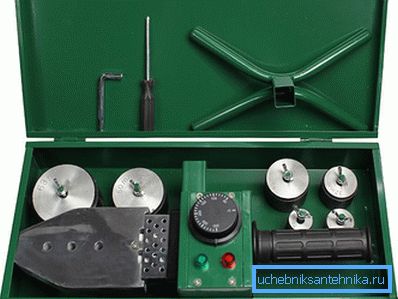

1. Домакински спойка за тръби с набор от дюзи с желания диаметър.
2. Остри метални ножици.
3. Рулетка, карандаш.
4. Шавер - инструмент за отстраняване на подсилени тръби.

материали

В допълнение към пластмасовите тръби с необходимия диаметър със стандартна дължина от 4 м,

• съединители за прави сегменти;
• тръби и кръстовища за клонове;
• щепсели за херметично затваряне на краищата на тръбите;
• резбово приспособление за свързване към устройства и спирателни вентили;
• сферични кранове;
• скоби за фиксиране на тръби към стени.

Тръбопроводите се извършват след инсталирането на водопровод и фиксиране на радиаторите. Оформлението на тръбите е маркирано върху стените, фиксиращите елементи са фиксирани върху маркировките.

запояване

За монтаж на тръби е избрано удобно място, възможно е да се запояват отделните компоненти и след това да се свържат към общ тръбопровод.

1. След инсталирането на дюзата върху поялника, устройството е свързано към мрежата за отопление. Нормалната температура на устройството е 260 ° С, когато достигне релето е активирано.
2. Част от желаната дължина е отрязана от тръбата, най-важното е да не повредите материала с ножица и да направите рязане под прав ъгъл. Ако останат бръчки, те се почистват внимателно.
3. Краищата на сегмента се обезмасляват.
4. Ако се използва тръба с усилващ слой, предварително се почиства с самобръсначка. Инструментът премахва слоя до долния слой на пропилена и по-нататък се изпълняват същите операции, както при конвенционалните тръби.
5. Сега се измерва дълбочината на шпагата, като за целта ръбът на тръбата се навива във фитинга или съединителя и гмуркането се отбелязва с тире. Тръбата се отоплява отвън и монтажът е отвътре. Те се вкарват едновременно в дюзите, ако поради липса на опит не можете да го направите, първо поставете фитинга. Времето за задържане на частите на дюзата зависи от техния диаметър - 16 мм - 4 секунди, 20 мм - 5 секунди, 25 мм - 7 секунди, 32 мм - 8 секунди. Колкото по-голяма е тръбата, толкова по-дълго се затопля.
6. Отстранете частите при едновременно гладко движение без да ги завъртате и веднага ги вмъкнете един до друг до планираната линия. В тази позиция задръжте 5-6 секунди, за да фиксирате пластмасата.

Не движете частите, в противен случай шевът няма да бъде запечатан.

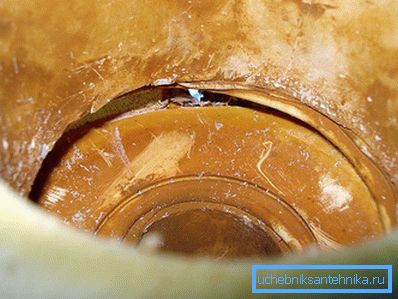

Поглеждайки в тръбата, можете да оцените качеството на шева, ако материалът е прегрял, ще се получи поток, припокриващ вътрешното пространство. Неуспешната връзка трябва да се разглежда като придобит опит и да се изпълни нов. Всички елементи са последователно заварени в една и съща схема.

Необходимо е правилно да разпределите реда на съединяване на части, така че не е нужно да заварявате в труднодостъпно място.

Свързването на следващия участък с главната магистрала трябва да пази тежестта на спойката, една от дюзите му е вкарана в тръбата, а втората е поставена върху тръбата.

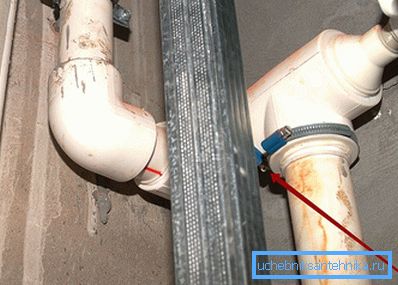

Не позволявайте влагата и замърсяването на тръбите, което води до деформация на ставите и до появата на течове по време на работа. Всички части за монтаж на системата трябва да са от един производител, в противен случай те ще се различават по химичен състав и няма да образуват запечатана връзка.

Видео

В това видео можете да видите как запояване на полипропиленовите тръби и монтажа на миксера се извършват независимо:
