Корпус за управление на помпата

Контрол на помпата - мозъкът на автономна водоснабдителна система, позволява ви да наблюдавате работата им. Благодарение на монтажа, работата на оборудването е удължена и енергията е спестена. Шкафът е мястото, където се сглобяват всички блокове за управление и безопасност. Такива блокове са оформени за водоснабдяване, канализация, пожарогасене и отоплителни системи.

Назначение

В кабинета са разположени компактни контролни елементи на няколко инженерни системи: водоснабдяване, отклоняване и дренаж. В разпределителната структура са инсталирани модулите, които контролират потапящата се помпа, осигуряваща водоснабдяване и отопление, и отводнителните съоръжения, използвани за автоматично изпомпване на вода. Всички елементи на управление и превключване са защитени от метални стени от външни влияния. Функцията на устройството включва:

1. Организиране на ръчен и автоматичен режим на управление, защита на помпите от къси съединения и ограничаване на претоварването, изключения от непълната фаза на работа.
2. Мониторинг на основните параметри на водоснабдителната система: нивото на водата, налягането в тръбите, температурата и други данни, влияещи върху стабилността на помпата. Информация за състоянието на работните механизми.
3. Гладко стартиране и спиране на електрическия мотор.
4. Защита срещу повреда на фазите.
5. Намаляване на потреблението на електроенергия.
6. Регулиране на смяната на помпите в случай на авария и повреда на една от системите.
7. Алармено отчитане чрез сигнал за реле на сухо състояние.
8. Работете в режим на заспиване, когато няма разбиване на вода.
9. Когато се контролират няколко помпи, устройството периодично се променя, което прави възможно изравняването на износването на оборудването.

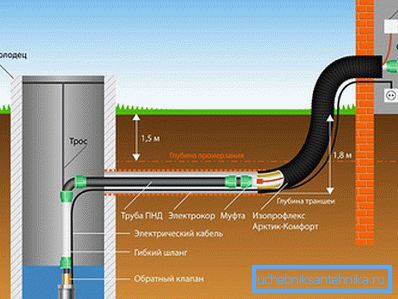

Работният принцип на кабинета предполага, че моторът на помпата е включен, когато входният сигнал към сензора и в съответствие с контролния блок е зададен режимът на работа. Контролът може да се извърши в ръчен режим чрез бутони и в автоматичен режим. Вторият вариант е основен.

Стандартно оборудване

Контролните шкафове за всички видове помпи имат същото оборудване:

• Корпус - метална кутия, в която се помещава електромеханично оборудване.
• Устройството за фазово управление се състои от три сензора, които отчитат работата на всяка фаза. Той е поставен пред хардуера.
• Предния панел - на него има бутони за старт "Старт" и "Стоп", индикатори на помпи и релета, превключване на автоматичен режим на ръчен.
• Защитата е реле, което се задейства от късо съединение. Устройството разполага с топилен елемент, който при високо напрежение изгаря и отваря веригата, като предпазва от повреда на цялото оборудване на корпуса и на намотката на двигателя.
• Контакторът е превключвател за захранване на клемите на помпата и изключване на устройството от напрежението.
• Управляващо устройство - упражнява контрол върху режимите на работа на помпата. Клемите на сензорите са в кладенец или резервоар, а в случай на дренажна помпа - в септична яма. Комплект сензори - намаляване и повишаване на нивото на водата и преливане, дава команда за включване или изключване на устройството.
• Честотен преобразувател - осигурява гладко стартиране и спиране на индукционния двигател, регулира скоростта на въртене в началния етап и в момента на изключване.
• Сензорите за температура и налягане са свързани към контактора, а показанията им не позволяват включването на уреда в неприемливи условия - при отрицателна температура и високо налягане.

Размерите на шкафа зависят от броя на контролните уреди и назначените функции. Масивният дизайн е с външен дизайн и с компактен размер шкафът е фиксиран към стената.

Видове устройства

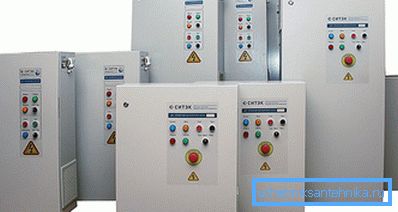

Има няколко вида шкафове за управление на помпата:

• с директно стартиране - устройствата са компактни и лесни за работа, включване и изключване на необходимия брой помпи, автоматична смяна на модулите;
• с един честотен преобразувател - гладко регулира скоростта на двигателя, намалява потреблението на енергия;

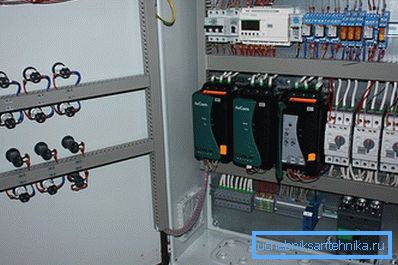

• с устройството за гладко пускане - осигуряват защита на устройствата срещу механични претоварвания, водни чукове и стартов ток;
• с честотни преобразуватели, инсталирани на всички двигатели (от 1 до 5) - поддържа оперативните параметри според индикаторите на сензорите, свързва резервните помпи в автоматичен режим.

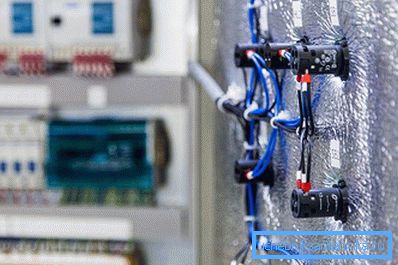

обслужване

Изготовитель снабжает оборудование техническим паспортом и инструкцией. Перед включением автоматики необходимо ознакомиться со схемой и рекомендациями. обслужване шкафов заключается в чистке фильтров вентиляции, замене изношенных деталей, подтягивании контактов и крепежных винтов. Вентилятор и радиатор преобразователя нуждаются в удалении пыли. При серьезных поломках выполняется гарантийное обслуживание.

Всички работи върху шкафа се извършват с изключване на захранването.
