Как да свържете котела към водопровода: диаграма на монтажа

За да бъде къщата за почивка, важно е, че условията на живот са достатъчно удобни. Това практически е невъзможно без наличието на топла вода, което ви позволява да спазвате личната хигиена и да поддържате цялостна чистота. Придобиването на газови колонки винаги е отлично решение, но в някои населени места тяхното инсталиране е просто невъзможно.

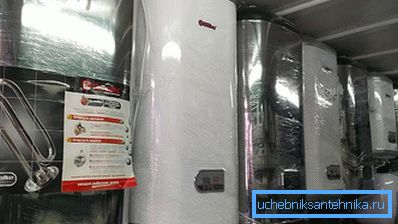

Принципът е един, но видовете бойлери са много

Котелът е уред за отопление и съхранение на топла вода. Различни елементи могат да действат като източници на топлина. Всички нагреватели могат да бъдат разделени на два основни типа:

1. С резервоара за натрупване.
2. Flow.

Дизайнът на първия осигурява наличието на капацитет. Тя може да бъде с различни размери. За да не падне температурата за дълъг период от време, между вътрешния резервоар и външния панел има нагревател. Обикновено е направен от пенополиуретан. Колкото по-голяма е дебелината й, толкова по-дълго водата ще остане гореща. Вторият тип е предназначен за незабавно подаване на топла вода. Той е с по-малки размери, а неговият дизайн предвижда по-големи нагреватели, които осигуряват бърз топлообмен. Като правило, в първия и във втория случай потребителят може да регулира температурата до желаната температура. Контролът на термостата може да бъде електронен или механичен. По отношение на ефективността това не засяга само удобството, крайната цена и разходите за последващи ремонти.

Всички котли за съхранение са разделени на:

• директно отопление;
• индиректно отопление;
• комбинирани.

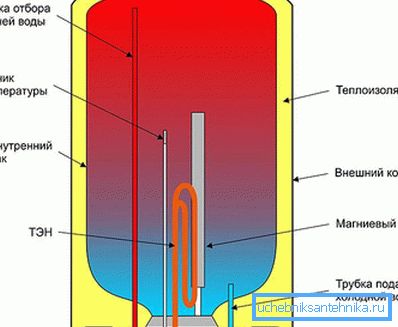

В първия случай в резервоара има нагревателен елемент, който осигурява нагряване на течността. В някои модели има две или повече. Те могат да бъдат превключвани последователно или едновременно за осигуряване на ултра-бързо загряване. Студената вода се подава през тръба, която обикновено се намира отдолу. Кранът се осъществява през изхода, който е до него, но в резервоара е по-дълъг и достига почти до горната част, където се издига гореща вода.

До TEN има магнезиев анод. Това е малък метален прът, който предотвратява образуването на скала по стените. Предимствата на това решение са лекотата на инсталиране, както и липсата на необходимост от съгласуване на инсталацията с различни услуги. Резервоарите могат да имат хоризонтално и вертикално оформление.

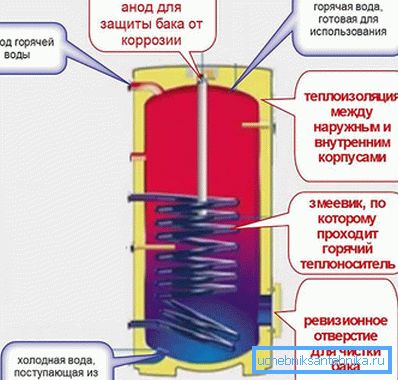

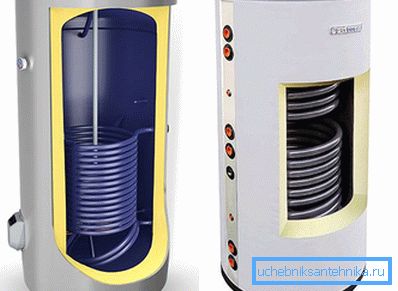

Индиректните отоплителни котли обикновено са вградени в отоплителната система или работят заедно със слънчеви системи (специални панели, топлоносителят, в който се загрява от слънчева енергия). Структурно, това е точно същия резервоар като първия тип, но топлоизолацията обикновено е по-дебела в тях. Също така в тях няма отоплителен елемент. Отоплението се осигурява от намотката, през която се стартира отоплителен кръг или от друга система. Те могат да бъдат монтирани както на стената, така и на пода (за резервоари с голям капацитет).

Дизайнът осигурява специален прозорец за проверка, който позволява извършването на поддръжка. В допълнение към крана за захранване и разреждане може да има още два. Целта им е да организират системата за рециклиране. Създава се отделна верига, по която горещата вода от резервоара постоянно се движи. Това е необходимо, за да се осигури постоянно смесване на флуидните слоеве вътре в резервоара за съхранение и също така да се компенсира разстоянието до системите за разглобяване. В някои случаи, докато водата достига, по-голямата част от нея остава в системата или губи първоначалната си температура. Обикновено производителят има възможност да инсталира TET, който превръща този подвид в такъв, който ще бъде описан по-долу. Предимството на това решение е максималното използване на ефективността на отоплителната система.

От минусите може да се отбележи сложността на инсталацията, както и невъзможността за използване през лятото без допълнителен нагревател.

Комбинираните системи съчетаха най-доброто от двете по-горе опции. Има също намотка за непряко отопление и отоплителен елемент. Последният може да бъде активиран, когато капацитетът на отоплителния кръг е недостатъчен, или през летния период, когато изобщо няма отопление. Недостатъците на такива системи е доста сложно приспособяване и капризност в услугата. Също така за него е необходимо да се намери подходящо място, т.е. размерите са големи.

Съвет! При някои видове индиректни нагреватели има няколко намотки. Те или предоставят възможност за свързване на няколко системи за отделяне на топлина, или една от тях е проектирана да използва течаща топла вода.

Какво да изберем

Ако е трудно да решите избора си, тогава трябва да анализирате следните точки:

• Къде се планира отоплението? Ако нагревателят е закупен за частна къща, в която има автономна отоплителна система, тогава има смисъл да се мисли за закупуване на косвен котел за отопление. По-лесно е той да намери отделен сайт за инсталиране. Силата на звука ще бъде ограничена само до разпределеното пространство. Това ще бъде достатъчно, за да може едно устройство да осигури всички точки на водата. За малките апартаменти, където пространството е ограничено и има само душ кабина без баня, има смисъл да се мисли за нагревател на потока. Това не заема много място и осигурява бързо отопление. В други случаи е подходящ електрически бойлер.
• Колко души живеят в една и съща къща? Това ще определи силата и обема на устройството. Не мислете, че колкото повече капацитет има, толкова по-добре е за крайния потребител. Всъщност този подход може да доведе до ирационални загуби на електроенергия. В крайна сметка всъщност могат да се използват само 50 литра, а 200 могат да се отопляват. За един жител ще има достатъчно резервоар за 30 литра. Този обем е достатъчен, за да се направи комфортно душ, да се мият съдовете и да се мият сутрин. За семейство от 2 - 3 души се нуждаете от устройство за 50-80 литра. В същото време всеки може да се къпе с малък интервал. Отопляемата вода е достатъчна за нуждите на кухнята и т.н. Ако има 4 или повече души, тогава трябва да погледнете към капацитета от 100 литра или повече.
• За каква цел ще се използва преди всичко устройството? В някои случаи има смисъл да се разграничават областите на потребление на топла вода. Например, най-често гореща вода се използва за миене на чинии и измиване. За тази цел можете да поставите отделен бойлер с малък капацитет - 10-20 литра, а по-голям нагревател да включите, когато има нужда да вземете душ или вана. За първите разработени специални типове с горни връзки, които са монтирани директно под мивката и не заемат много място.
• Има ли автономна отоплителна система? Ако не е, тогава трябва да погледнете отстрани с електрически нагревателни елементи. В допълнение към тези случаи, когато има отделна слънчева система.
• Какъв е статусът на електрическата инсталация? Това е важен фактор, който може да повлияе на избора на мощност TEN. Най-често в проектирането на електрически нагреватели с капацитет от 1,5 kW, за големи обеми? 2 - 2.5 kW. За потребители с мощност 3 kW или повече е необходимо отделно захранване. Също така ще е необходимо да се грижи за наличието на заземяване.
• Дали стената ще издържи на планираното натоварване? 80-литровият бойлер може да тежи до 20 кг, което означава, че той е напълнен с вода, ще тежи 100 кг или повече. За слаби строителни материали това е непоносимо бреме. В такива случаи могат да се изискват скрепителни елементи от край до край или монтаж на специална метална плоча, която ще разпредели натоварването.

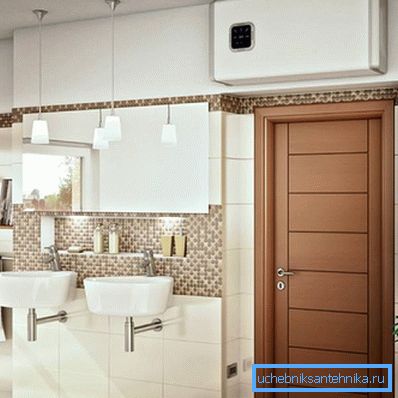

Съвет! Освен това при избора е необходимо също така да се вземе предвид конфигурацията на конструкцията. Котелът не трябва да бъде цилиндричен, както сме свикнали. Съвременните решения също имат тънки варианти, при които диаметърът се намалява до минималния размер. Освен това има правоъгълни устройства. За да бъде по-точно, няколко по-малки цилиндрични резервоара могат също да бъдат разположени вътре, но външната обвивка има различна форма. За такива продукти е по-лесно да изберете място за инсталация и те заемат по-малко пространство.

Електрическите нагреватели също могат да бъдат различни. Най-често използваният нагревател е тръбен електрически нагревател. Свързва директно с вода, като котел. За тази опция е необходимо заземяване, за да се премахнат всички странни токове. По-прогресивен е сухият нагревателен елемент. В този случай специални мощности се поставят във водния стълб, в който е поставен нагревателят. Той прехвърля температурата не директно, а чрез "посредник". Това решение е по-разумно по отношение на годността за ремонт, защото Не е необходимо да изваждате резервоара, да го изпразвате и да сваляте долния капак. Това ще е достатъчно само за да получите достъп до нагревателите.

Подготовка за монтажни работи

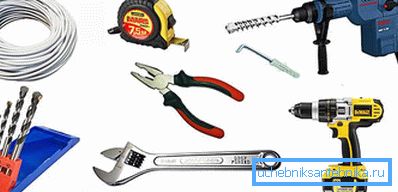

Преди да започнете работа, ще трябва да подготвите инструмент:

• перфоратор;
• Бургии с необходимия диаметър
• дюбели и куки;
• кабел, подходящ за напречно сечение;
• рулетка;
• бормашина;
• 2 регулируем гаечен ключ;
• ниво сграда.

Какъв вид фитинги ще се изисква, ще зависи от специфичните видове тръби, както ще бъде разгледано по-нататък. Определете сайта за инсталация. По-добре е, ако е лесно да донесете електричество в него, а също така е добре, ако разпределението на водата е близко, така че ще има по-малко загуби по пътя от източника до смесителя. Ако външният резервоар е направен от обикновена стомана, тогава стаята не трябва да има постоянно високо ниво на влажност, защото това ще доведе до корозия. Желателно е да се поддържа постоянна положителна температура вътре. В противен случай ще е необходимо да се гарантира, че схемата осигурява защита срещу замръзване, което автоматично ще включи нагревателя, като се вземат предвид обкръжаващите го условия. Също така е необходимо да се анализира състоянието на стените, както е описано по-горе, и да се закупят допълнителни летви.

Съвет! Електрическата схема за свързване на котела трябва задължително да включва защитно устройство за изключване. Той ще улови най-малкото изтичане на ток и своевременно ще спре потока, което ще попречи на потребителя да бъде наранен.

Общи моменти

Независимо от това, кои тръби трябва да бъдат поставени, има няколко ключови моменти, които трябва да бъдат изпълнени във всяка ситуация.

• Преди началото на всяко действие потокът е блокиран, за да се предотврати наводняването. Обикновено клапанът е пред водомера.

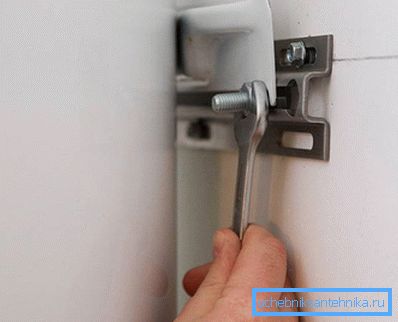

• Ако нагревателят е монтиран на стена, дупките се пробиват с перфоратор. За да изчислите правилното разстояние между центровете, първо трябва да ги измерите върху плоча, която е заварена към котела. След това етикетите се прехвърлят на стената и се подравняват в една и съща равнина, като се използва нивото на сградата. Дюбели се вкарват в дупките и куките се усукват или анкерните болтове се вкарват веднага с куката. Резервоарът е спрян, но трябва да имате предвид, че разстоянието до стената не е твърде голямо, защото тогава натоварването на крепежните елементи ще бъде по-голямо. Той трябва да бъде настроен на нивото във вертикалната равнина. Това може да се постигне с регулируема стойка, която обикновено е в дизайна или с подложки.
• На тръбите на бойлера първото нещо, което трябва да бъде инсталирано, е сменяемата връзка от американски тип. Това е важно, защото при обслужване на уреда ще бъде много по-лесно да се изключи от системата.
• Освен това са монтирани сферични кранове. Не можете да купите отделни елементи, защото има заключващи механизми с американец.
• На захранването със студена вода се монтира възвратен клапан, който предотвратява изтичането, когато течността се загуби в общата система, вентилаторът ще осигури излишък от разряд при нагряване и разширяване.
• Има още един начин за свързване. Най-напред се навива чайник на входа за студена вода. Кранът е свързан към един от неговите кранове за заустване на водата. Вторият е взривен вентил и друг кран, който ще блокира общото количество храна.
• Свържете маркуч за източване на излишната вода.
• Всички резбови връзки са запечатани с восъчна или тефлонова лента.

Съвет! Ако е известно, че има пренапрежения на налягането в системата, които са по-големи от котела, може да бъде инсталирана и предпазна скоростна кутия. Нейната задача е да нормализира главата до приемливи стойности.

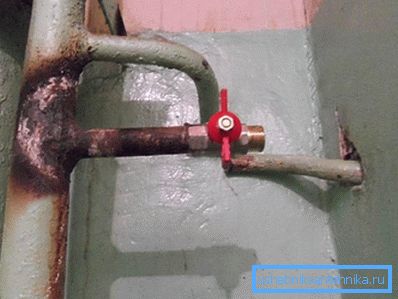

Връзка към метални тръби

Апартаментът на старата къща обикновено се използва за окабеляване от метални тръби. Връзка с тях по някои начини обезпокоителни, но не особено трудни. Ако не можете да се свържете с кранчето, тогава основният елемент, който ще ви е необходим, е седлото. Това е метална скоба с гумени уплътнения, която ще позволи да се свържете към захранващата и изпускателната система. За да го изберете е необходимо при бетонови тръби, а резбата трябва да е включена? ".

• Най-доброто място за внедряване на връзката е определено.
• Боята е изчистена от ширината на рамката.
• Горната част на седлото се нанася върху тръбата и дупката се маркира.
• След това трябва да пробиете дупка по маркираната марка.
• Същите действия се извършват и за тръбата, през която се отстранява топлата вода.
• На подготвеното място са монтирани седла. Важно е внимателно да поставите гумени уплътнения, за да избегнете изтичане в бъдеще. Долната част се вкарва и фиксира здраво с помощта на болтове.
• Последната стъпка е свързването на връзката и котела с монтирания комплект допълнително оборудване. За да направите това, е по-добре да използвате гъвкав маркуч, изработен от неръждаема стомана.

Съвет! Друга възможност е да не използвате вратовръзка, но използвайте чай. За това се изрязва малко парче тръба с помощта на мелница. Конецът се изрязва от двете страни с помощта на матрица, монтажната част се монтира и връзката се прави с помощта на гъвкав маркуч.

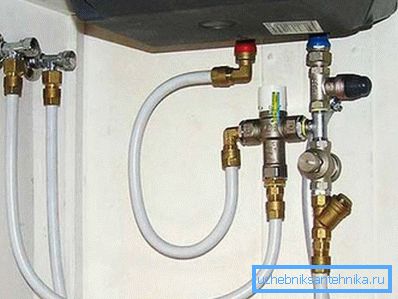

Свързване към металопластична тръба

За тези операции са необходими два типа за металопластична тръба. Ако се планира да ги свържете към котела с гъвкав маркуч, тогава те трябва да бъдат взети с прехода към конеца в? ", Ако връзката е планирана с една и съща тръба, тогава тя трябва да има изход от 16 мм.Освен това, ще е необходимо да се закупи преход от метал-пластмасова тръба върху резбовата връзка.

• За изпълнението на рамката е избрано място.
• Маркира се, като се взема предвид размерът на чашата минус частта от тръбата, която ще влезе в ставите.
• С помощта на специална ножица се нарязва малка площ.
• Развийте гайките от чашата и заедно с фиксиращите пръстени поставете два зърна. Това е важно да се направи сега, тъй като след това ще бъде невъзможно.
• Тръбите от двете страни са изгорени със специално устройство. За тази цел можете да използвате обикновена отвертка.
• Вмъква се чайник. Тръбите се загряват докрай. Два пръстена са изместени, след което всичко е захваната с гайки с помощта на регулируемия гаечен ключ.
• Ако тръбата беше с резбова връзка, тогава връзката е направена с гъвкави маркучи, както при първия вариант.
• Ако тръбопроводът е планиран с помощта на тръба, тогава се изрязват два сегмента, чийто размер е равен на разстоянието от тройката до адаптера.
• Адапторите се монтират в сферични вентили.
• Частите на тръбата са фиксирани в тръби и адаптери.

Съвет! При металопластични тръби се използват и фитинги, които трябва да бъдат натиснати. В този случай, последователността на действията ще бъде същата, но вие също ще имате нужда от инструмент за кримпване.

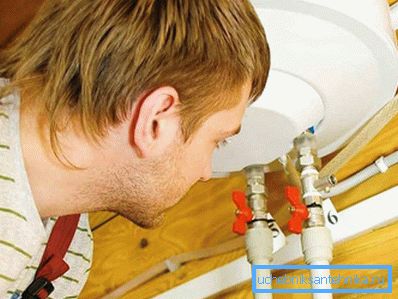

Свързване към полипропиленови тръби

Освен това ще ви е необходима спойка за пластмасови тръби, специални ножици, два типа, два адаптора за резбова връзка (MPH или MPV, всичко ще зависи от инсталираните кранови кранове и предпазните клапани), както и ъглите - техният брой ще зависи от сложността на конфигурацията водоснабдяване.

• Изберете мястото за свързване.
• Тръбата е изрязана до широчината на тръбата минус 2 см. Приблизително 1 см ще бъде вдлъбната в чашата от всяка страна.
• Използвайки спойка, тръбата и фитинга се нагряват, след което те са свързани помежду си. След артикулацията те не могат да се обърнат, тъй като това ще доведе до лоша стягане.
• Освен това, с помощта на тръбни секции и ъгли, се прави връзка с дюзите на котела.
• Накрая спойка адаптера с метална резба.
• Всичко е здраво свързано и затегнато.

Съвет! Е, ако няколко колби с фини филтри са монтирани пред котела, както и солен филтър - той омекотява водата и намалява количеството натрупвания, които могат да се натрупват по стените и нагревателния елемент.

Индиректни нагреватели

Системата за подаване на тръби ще бъде същата като за електрически вариант. Но има някои нюанси за това как правилно да се организира отоплителната верига.

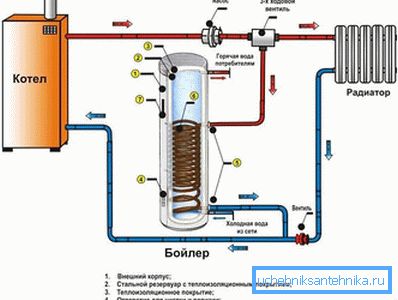

Първата схема предполага връзка с наличието на заключващ механизъм за 3 завъртания. Долната линия е, че температурата е поставена надолу на терморегулатора, отколкото на термостата на котела. Водата, която идва от нагревателя, влиза в отоплителната система. Веднага след като водата в котела се нагрее до зададената температура, клапанът затваря захранването за отопление и пуска водата в акумулатора. По този начин се дава приоритет на топломера.

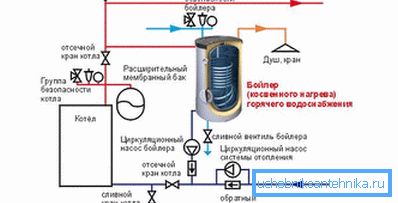

Вторият включва наличието на две циркулационни помпи. Едната, както обикновено, се намира на връщащата тръба на отоплителната система, а втората - на връщането на тръбата, но тази, която идва от котелната намотка. Тяхната работа се контролира от термостат. Веднага след като температурата в нея падне, помпената помпа започва, а тази, която циркулира цялата отоплителна верига, се изключва и обратно.

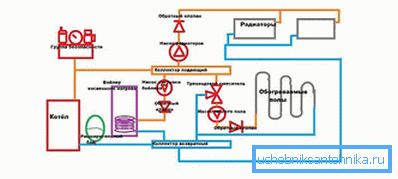

Третият метод ще бъде полезен, ако къщата използва лъчиста система за разпределение на отоплението. В него има колектор, от който горещата вода от котела може да тече както към горещия под, така и към радиаторите. В такава система е задължително монтирането на хидравличната стрелка. Това ще компенсира разликата в налягането, която ще се дължи на работата на няколко помпи за отделните вериги.
