Инсталиране на устройства за измерване на отпадъчни води

Осигуряването на жилищно развитие с комунални услуги е важен аспект за подобряване на комфорта на живот. Настаняването в отделна къща се характеризира с голямо потребление на вода за битови нужди без последващо отстраняване: напояване на градината, градина, консумация на вода от хора и животни и др. За да не се плаща за водоснабдяване за консумирана вода, е необходимо монтиране на устройства за измерване на отпадни води. Броячът ще покаже, че в действителност много по-малко вода се влива в канализационната система, отколкото в къщата.

Дебитомерът за отпадъчни води е високотехнологично устройство, което има електронни компоненти в неговия дизайн и осигурява точност и надеждност на измерванията. Изпълнението на основата на инструмента и компонентите на устройството позволява работа в химически агресивна среда без загуба на надеждност и точност на измерванията.

Как работи

Броячите за канали са разделени на следните типове, в зависимост от това кой принцип на работа е в основата на тяхната работа:

• ултразвук;
• електромагнитно;
• лост махало.

Според метода за измерване разходомерите се разделят на два вида:

• Отчитане на нивото на потока от отпадъчни води в тръбата. Броят на дренажите се определя в зависимост от размера на канала.
• Отчитане на дебита във връзка с нивото на потока от отпадни води в тръбата. Броят на отводнителите се определя от принципа "скорост на района".

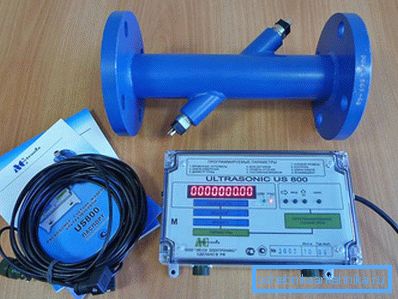

Ултразвукови броячи

Прецизни инструменти, предназначени да измерват количеството на течните примеси. Измерванията се извършват чрез сензори, използващи метода "площ-скорост", които лесно се монтират в колектора. Използва се в открити канали, гравитационни системи, тръбопроводи без налягане, в промишления сектор за търговско счетоводство. Когато инструментите са оборудвани с хидростатични сензори, освен контролирането на обемите на заустване, се наблюдава пълненето на канализационната мрежа.

Монтажът се извършва вътре в тръбопровода или каналите без допълнителни строителни работи.

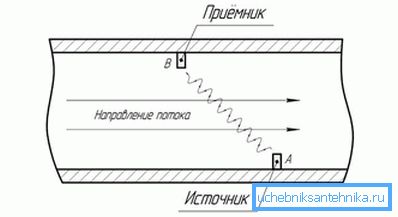

Експлоатацията на ултразвукови сензори се основава на измерване на разликата в транзитното време на импулсите на ултразвукови вибрации по посока на протичане на потока на флуидния поток и срещу него. На измервателната секция се монтират сензори (пиезоелектрически преобразуватели), които инициират възбуждането на тези импулси.

Ултразвуковият датчик е монтиран под ъгъл спрямо сечението на потока. Скоростта може да се измерва с една или две лъчи ултразвукови вибрации. Сензорите работят последователно, първо като радиатор, а след това като приемник. Задвижването на течността предизвиква промяна във времето за пълното разпространение на сигналите по и против потока. Въз основа на получените сигнали се определят скоростта и обемът на каналите в тръбопровода.

Предимствата на този тип оборудване са неговата гъвкавост, възможността за монтаж в тръбопроводи с каквато и да е геометрия до диаметър 9 м. Измерванията се извършват във всяка посока на потока. Не се изисква изграждането на допълнителни кладенци или измервателни камери за монтаж на устройството.

Недостатъците на устройствата включват нуждата от постоянно почистване на сензорите. Хетерогенността на отпадъчните води, наличието на мехурчета, суспензиите намаляват надеждността на показателите. Грешката при измерването достига 5%.

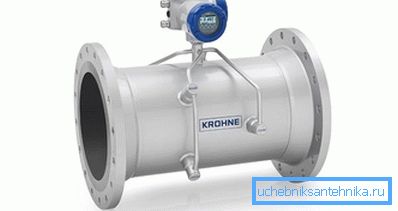

Електромагнитен принцип

Това са прости, но надеждни инструменти за измерване обема на канализацията, включително нетретирани. Прилага се върху системи за канализация с гравитация и налягане, при условие че налягането в помпите за налягане не надвишава 40 бара.

Принципът на броячите на обема на потока се основава на измерването на електромодулната сила (ЕМП), която се получава в канализацията при преминаване през изкуствено магнитно поле. Дебитът на течността е директно пропорционален на излизащия ЕМП, който се преобразува в сигнал, идващ на дисплея на контролера. Измерването на обема на отпадъците е възможно само ако те водят електрически ток, тъй като действието на инструментите се основава на закона на Фарадей (магнитна индукция). Течността, която преминава през магнитното поле, действа като подвижно ядро. То инициира електрически ток, който зависи от скоростта на движение на каналите.

Предимството на електромагнитните инструменти е тяхната универсалност, те ви позволяват да измервате всички видове течни отпадъци, които водят електрически ток, включително нетретирани отпадъчни води. Устройствата постоянно показват високо прецизни данни, при условие че има самопочистваща се система за електродите.

Съвет! Недостатъците включват нестабилна работа при наличие на силни електромагнитни смущения. Разходите за разходомери зависят от диаметъра на тръбата или канала, тъй като работата на първичния конвертор трябва винаги да е пълен.

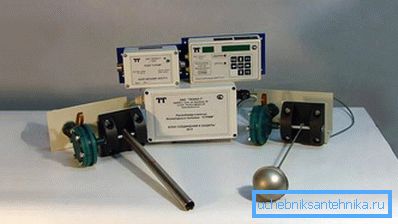

Измерватели на потока и махалото

Областта на приложение на устройствата е отворен и затворен канализационен канал без налягане. Принципът на действие е да се измери нивото и средната скорост на потока. Измерванията се извършват постоянно. Размерите на канала, информацията за текущата стойност на нивото на потока, позволяват да се изчисли текущата стойност на площта на напречното сечение на напречното сечение на канализацията. Обемът на отпадъците се определя като продукт на потока преминаващ отпадни води на единица време за измерване. Производителността на устройството се определя като продукт на напречното сечение на потока по неговата скорост.

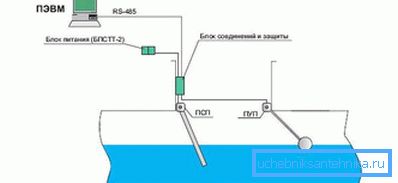

Устройството е устройство с мост, закрепен към оста, върху която е фиксиран сферичен поплавък. На другия край на лоста е монтиран датчик за ъгъла на отклонение на лоста спрямо вертикалната към хоризонталната линия. При липса на канализация лостът е във вертикално положение. При наличие на канализацията поплавъкът се издига или пада, променяйки ъгъла на наклона, в зависимост от нивото на оттичане в тръбата. Чрез индикацията на ъгъла на наклон се определя нивото на примеси.

За измерване на скоростта се използва друго устройство, което е въртящ се нож от неръждаема стомана. Острието е фиксирано към оста. Единият край на острието се спуска свободно в течни отпадъци. Сензорът е фиксиран върху оста, която показва скоростта на потока по ъгъла на огъване на диска в зависимост от силата на потока.

Тези устройства осигуряват висока точност на измерените параметри на отчитането на отпадъчните води, независимо от наличието на замърсители в тръбата и други фактори.

Преди да изберете модел на разходомера, е необходимо да знаете какви изисквания се налагат на канализационната система и какъв тип тръбопровод се използва.

Канализационните мрежи могат да се разделят на отворени и затворени. Затворените мрежи са разделени на мрежи под налягане и без налягане. Отворените канали се наричат ​​и такива, които не са под налягане. Чрез каналите за нагнетяване каналите се движат под въздействието на помпи, без налягане, както и с отворена гравитация поради наклона на тръбопровода.

За измерване на тръбопроводи под налягане се използват устройства със сензори. Електромагнитните или ултразвуковите разходомери се избират въз основа на изчисляването на очакваните разходи за разтоварване.

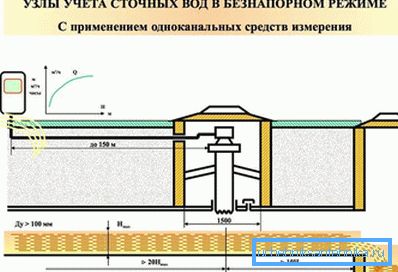

Създаването на регистър на отпадъчните води в гравитационните тръбопроводи е по-трудна задача. Отворените или затворените канали се характеризират с придвижване на примесите чрез гравитация под въздействието на гравитацията с ниска скорост.

Инструментите, които измерват само нивото на течността, дават индикации за по-нататъшното изчисление на обема на отпадъчните води, като се вземат предвид данните от напречното сечение на канала. За отворени канали използвайте разходомери за махало с махало.

По-точни резултати се получават от инструменти от втори тип, измерващи се в съответствие с принципа на "скорост на района". Нивото на течността в каналите без налягане няма постоянна стойност. В частна къща, изхвърлянето може да се извършва периодично, там ще бъде разтоварено основното време, следователно се използват данните за площта на потока и неговата скорост за определен период от време.

За измерване на скоростта в затворени канали без налягане се използват ултразвукови и електромагнитни разходомери. Специфичните модели се избират в зависимост от диаметъра на тръбопровода.

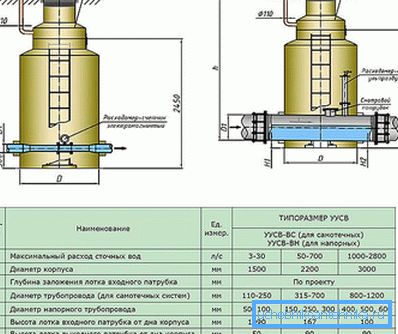

Система за регистриране на отпадъчни води

Система за регистриране на отпадъчни води представляет собой совокупность средства измерения расходов сточной воды, колодца, для размещения приборов учета и их технического обслуживания, и отрезка трубы, на котором производятся измерения. Средства измерения состоят из первичного преобразователя (датчика) и вторичного преобразователя, в котором происходит обработка, хранение и отображение измеренной информации. Колодец сооружают специально на данном участке трубопровода. Трубопровод должен быть прямолинейным в отрезке измерений стоков.

Преди да изберете типа разходомер, трябва да прецените необходимостта и възможността за инсталиране на измервателния уред и да изберете мястото за монтиране на уреда.

При изграждането на счетоводен център в отделна сграда, мястото трябва да бъде избрано до точката на свързване с общата канализационна система.

При избора на измервателните уреди инструментът трябва да отчита дебитите в целия диапазон на потока за съществуващия диаметър на тръбопровода. Точността на измерванията трябва да бъде висока, допусната е грешка не повече от 5%. Счетоводната система трябва да натрупва цялата информация, да предоставя информация за общия кумулативен обем, периодите на измерване и времето на неактивност. Захранването на разходомера трябва да бъде непрекъснато с резервен захранващ източник.

Секцията на тръбопровода, където е инсталиран измервателният уред, трябва да е праволинейна. Разходомерът трябва да бъде разположен в най-ниската част на индивидуалната канализационна мрежа, където се намира максималното запълване на тръбопровода.

Всеки сайт изисква проект, който е координиран с агенциите и организациите, обслужващи канализационната мрежа. След получаване на всички разрешителни документи и изпълнението на проекта се сключва договор за поддръжка на абоната.
