Рамка на тръбите: различни конструкции и методи за тяхното

Рамката от профилната тръба може да служи като основа за различни структури и малки архитектурни форми. Универсалността на този материал е такава, че се използва почти навсякъде и при спазване на прости правила дори и най-опитният майстор не може да постигне добри резултати.

По-долу ще ви кажем какво да търсите при проектирането на рамковите структури и дайте някои примери, които можете да използвате за самостоятелно изграждане.

Основи на свързващите части

Преди да започнем да изграждаме метална рамка от профилна тръба, трябва да решим как ще свържем данните заедно.

И тук, като цяло, има две възможности:

• Заварена връзка.

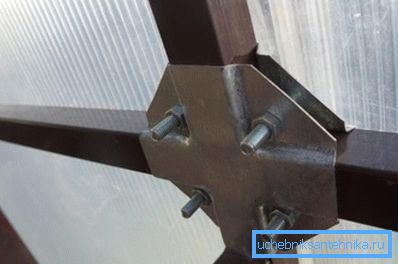

• Механична връзка с скоби и болтове.

Всяка от тези технологии има плюсове и минуси, които събрахме на една маса:

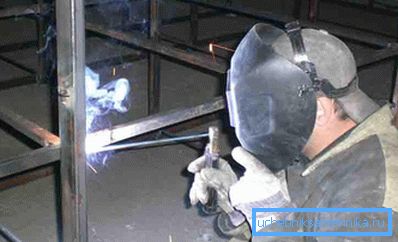

По принцип и двата метода могат да се използват в работата. И все пак си струва да се отбележи, че най-често за създаването на рамка със собствените си ръце е заваряването, което се използва, тъй като болтовото съединение изисква много прецизно монтиране на частите, за да се поберат. Такова монтиране обикновено се извършва в заводски условия: пример за това може да бъде всяка група от части за самостоятелно сглобяване на оранжерия или беседка.

В капиталостроенето

Лятна къща или плевня

Дебелите профилни тръби имат значителна здравина, която им позволява да бъдат използвани за изграждане на конструкции със значително товароподемност. Ако имате определено умение от такива части, можете да изградите база за малка къща или плевня (научете се как да скриете тръбите в банята).

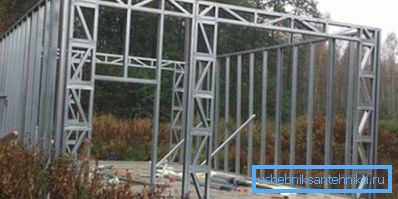

Рамката на къщата от профилната тръба се изгражда от собствените си ръце съгласно следната схема:

• Първо, попълнете основата на лентата, тъй като дори доста леката структура изисква надеждна основа.
• На основата лежат дебели (50x50 или повече) профилни тръби, които се фиксират с котви.
• Ние свързваме долната лента с дървени трупи със стъпка от 60 см. За да предотвратим огъването (и дори 50 мм тръба може да се деформира с течение на времето), ние ги поддържаме с черепни блокчета от дървени или тухлени стълбове.
• В ъглите се монтират щандове от заготовки 40x40 мм. Височината на тези стелажи ще определи височината на тавана на нашата къща. Ъгловите опорни части могат да бъдат закрепени със скоби.

Съвет! За да се постигне необходимата твърдост, багажникът трябва да бъде поставен не само на ъглите, но и на всички равни участъци на стените с стъпка не повече от 100 см.

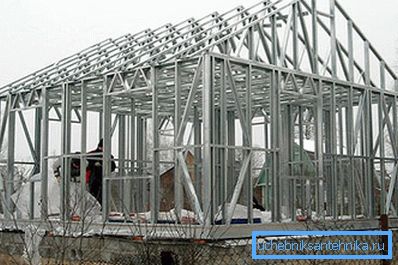

• От горе заварете същите тръби от горната лента, на която монтираме покрива. За гредите можете да използвате както дървени, така и метални детайли.
• Укрепване на конструкцията на напречните елементи на тънките тръби или стоманените ъгли. На същия етап се оформят отвори за прозорци и врати.

По принцип това завършва работата с метал. Можем само да отрежете стоманената рамка, без да забравяме изолацията - въпреки това тръбите имат много добра топлина на поведение.

Основата на плевнята или лятната кухня е построена по същия начин. Основните разлики тук ще бъдат в конфигурацията на стените и покривите, както и в края: ако планирате да съхранявате градинско оборудване в сградата, то може да се затопли по-малко качествено.

парник

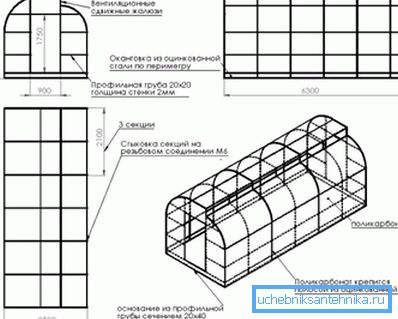

Инструкциите за оформяне на основата на оранжерията ще бъдат малко по-различни - естествено, в посока улесняване на задачата.

• Първоначално правим няколко дъги от заготовки от 30x30 мм, размерите на които съответстват на планираните размери на нашата оранжерия, Арките могат да бъдат интегрални (тогава не можете да правите без машина за огъване на тръби) или с екипи от няколко сегмента с права линия.

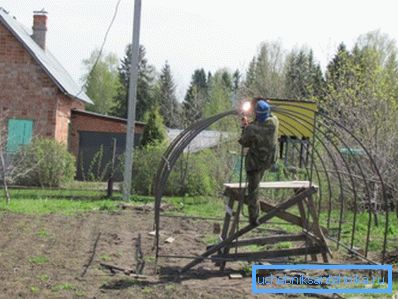

• Използвайки заваряване, към всяка дъга заварявате долната част на рамката, Така че не само гарантираме конструкцията на по-голяма стабилност, но също така предотвратяваме деформацията на елементите на дъгата.

Обърнете внимание! Вместо рамката, можете да заварявате стоманени щифтове, които ще бъдат използвани за проникване в земята.

• В първата, фасадна дъга, монтираме вратата, Тук можете веднага да фиксирате рамката на вратата върху метални панти.

След това можете да отидете по два начина:

• Ако се нуждаем от неотделящ се дизайн, а след това директно на обекта, заваряваме всички дъги в една рамка, монтирайки надлъжни свързващи части.
• Ако планираме да разглобяваме и транспортираме оранжерията, вместо да заваряваме, използваме стоманени конзоли, които се затягат с болтове.

Както в случая с къщата, ще трябва да завършим: обвийте металната рамка с полиетилен или полирайте поликарбонатните панели.

Съвет! За да се гарантира, че тръбите не се ръждясват във влажна среда, те задължително трябва да бъдат обработени с антикорозионна смес.

Приблизително същия принцип може да се използва за сглобяване на шахта от хангар от профилна тръба. Естествено, за тази задача трябва да изберете по-дебел (минимум 70x70 мм) и да не се справяте с импровизираните инструменти. Самата схема обаче ще остане непроменена.

Малки структури

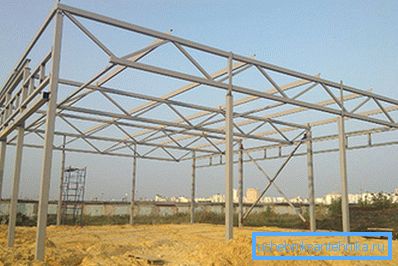

Използването на тръби по време на изграждането на капиталови структури е доста обичайно. По-често обаче тръбната рамка се използва при конструирането на малки архитектурни форми - козирки, беседки, сенници над верандата и др.

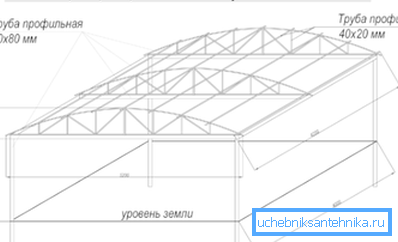

Скелетът на капака от профилната тръба със собствените ни ръце се сглобява, както следва:

• Най-напред горната част е направена от тънки заготовки (30x30 mm или по-малко). Тя може да бъде или наклонена, или наклонена.

Обърнете внимание! Често се правят и полусферични покриви, но в този случай се изисква точно изчисление на радиуса на дъгата.

• Горната част се закрепва чрез заварка или механично към лентата.
• След това багажникът е инсталиран на земята. Те могат да бъдат погребани в земята с бетон (около 40-50 см) или фиксирани към кръстовищата от стоманения ъгъл.

• На последния етап повдигнете горната част и я поставете върху опорите. Свързваме частите, осигурявайки цялата структура със стабилност.
• Ако направим балдахина над верандата, можем да направим без никаква подкрепа. В този случай носещите конструкции са скобите, фиксирани здраво към стената посредством анкерни болтове.
• След приключване на инсталацията завършването е приключило. По правило тези съоръжения не изискват топлоизолация, затова поставяме водонепроницаема мембрана директно върху рамката и монтираме покривния материал отгоре.

Обърнете внимание! В някои случаи страничните повърхности могат да бъдат зашити с прозрачна пластмаса, или могат да бъдат монтирани върху тях навити пердета от полимерна кърпа: така че пространството под капака или навеса ще бъде защитено от дъжд капки в силен вятър.

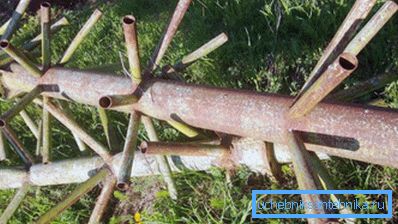

Също така доста популярен дизайн може да се разглежда като рамка за коледно дърво, изработено от тръби. Тя е много лесна за инсталиране, но трябва да се помни, че е по-добре да се вземе кръгла тръба, отколкото профилна за нейното производство.

Тази рамка ще бъде съвсем проста:

• Основата на цялата конструкция се осъществява чрез заваряване на два ъгъла или малки канали. Важно е точното позициониране на частите, така че опората да е равна.

Обърнете внимание! Ако скелетът на скелета е планиран да бъде повече от 2 м, тогава в детайлите на основата ние правим фиксиращите отвори предварително, за да го прикрепим към земята.

• След това към основата заваряваме централната тръба с диаметър 75 mm или повече.
• След това, от тръба от 45-50 мм, изрежете заготовките с дължина от приблизително 25-30 см. С помощта на заваряване поставяме тези заготовки върху централната ос, поставяйки ги или в спирала, или напречно.

Използването на такива материали е възможно да се направи устройство за инсталиране на доста голямо дърво. По принцип всички рамки на кожицата са направени по този начин, като единствената разлика е, че при конструкция с височина над 5-6 м е необходимо да се вземат по-дебели тръби.

заключение

Каркас сарая из профильной трубы или основа для беседки могут быть сделаны буквально за несколько часов. Естественно, такая скорость работы без потери качества возможна только в том случае, если мы достаточно профессионально овладеем навыками сварочных работ или заранее подготовим все детали для соединения с помощью кронштейнов (см.также статью "Фурнитура для труб: основные разновидности и особенности применения").

Повече подробности за тази техника можете да научите, като разгледате видеоклипа в тази статия.
