Окабеляване в тръби: монтажна технология за максимална

В дървени къщи, както и в сгради, в строителството или довършителните работи на които се използват запалими материали, експертите препоръчват инсталирането на електрически проводници в тръбите.

Тази технология обаче е приложима и в ремонта на тухлени и бетонни сгради, така че нейното проучване ще бъде полезно за майстори във всеки случай.

Характеристики на методологията

Предимства на инсталацията в тръбите

Както отбелязахме в уводната част, електрическите кабели в тръбите се полагат, когато е необходимо да се защитят конструкциите от възможно запалване.

Тази ситуация обаче не е единствената, защото това решение има и други предимства:

• Първо, тръбната обвивка (дори най-простата пластмаса, да не говорим за стомана или мед) предпазва проводниците от механични повреди, Това важи както за жиците, разположени в дебелината на стената, така и за кабелите под пода, тавана и зад преградите.

Обърнете внимание! Много често тръбите се полагат извън къщата, която по една или друга причина не може да бъде извадена от повърхността под земята.

• На второ място, в тръбата изолацията на проводниците не изпитва оперативни натоварвания и не е изложена на агресивни външни фактори, предимно влага, И от плъховете, които доста често "организират" затварянето, подобна инсталация защитава добре.

• И накрая, използването на кухи тръбни канали прави лесно разглобяването и подмяната на повредените проводници, В този случай не е необходимо да премахвате облицовката и да отваряте дебелината на стената: просто отворете най-близката кутия за свързване.

Естествено, всички тези предимства могат да се реализират само ако са правилно подбрани тръби и качествено изпълнена инсталация на цялата система.

Избор на материал

Разнообразие от материали може да се използва за полагане на заровени проводници в тръбните канали. Всеки от тях има както предимства и недостатъци, така и основните, които се опитахме да анализираме в таблицата по-долу:

Следва да се отбележи, че цялата по-горе информация е валидна основно за конвенционалните тръби.

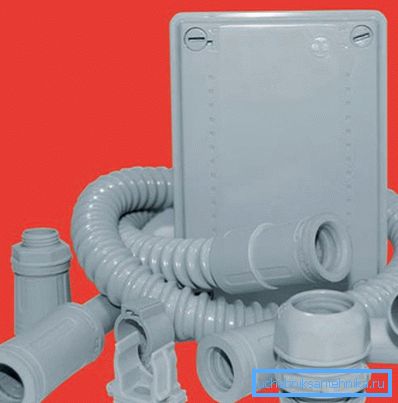

В същото време, гофрираните модели се използват активно днес за скрити и полукрилни уплътнения:

• За пластмасови сортове, гофрираната форма осигурява значително увеличение на механичната якост. Това се дължи на промяна в геометрията на напречното сечение - ръбовете на гофрираните части действат като укрепващи елементи.
• стомананые гофороканалы также обладают преимуществом перед цельными трубами: использование стенок особой формы позволяет облегчить конструкцию без ухудшения механических характеристик путем уменьшения толщины металла.

Обърнете внимание! Също така, тези обвивки лесно се огъват с използването на минимален набор от инструменти, което значително опростява инсталацията. И разходите за окабеляване ще намалее, защото за проектирането на завоите не е нужно да купуват специални фитинги.

• Идеалното решение от гледна точка на надеждността, простотата на подреждане и икономичността на средствата са стоманените гофрирани тръби в защитна пластмасова обвивка. Тяхната употреба позволява да се монтират кабелите във възможно най-кратко време, докато проводниците в каналите ще бъдат надеждно защитени както от повреди, така и от влага.

 Последователност на полагане

Подготвителна работа

Така че, всички материали са закупени, можете да продължите с инсталирането. И тук трябва да започнем с изготвянето на план.

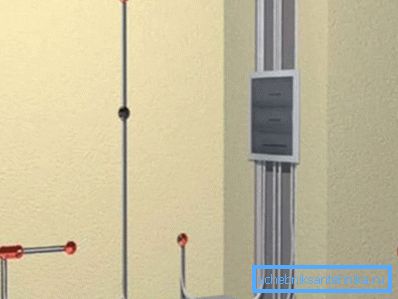

Първоначално поставяме знаците по стените, по които ще се постави уплътнението.

В този случай е необходимо да се спазват редица правила:

• Първо, колкото по-малко завои ще съдържат, толкова по-лесно ще бъде, ако е необходимо, да се заменят проводниците.
• На второ място, секциите с две или повече тръбни извивки трябва да бъдат направени не повече от 5 метра - по същите причини.
• Максималният ъгъл на завъртане е 90⁰, Ако направите по-стръмни завои, когато се опитвате да дръпнете почти всеки кабел ще се забие.

Съвет! Огъването е само тънкостенни метални и гофрирани обвивки. Дебелостенните стоманени тръби, както и пластмасовите тръби, са по-добре свързани посредством фитинги, като се гарантира, че няма вътрешни стружки, които могат да повредят изолацията.

• За да се гарантира, че не е нужно да търсите всеки път за проводник чрез пробиване на няколко дупки в стените, по-добре е да поставите всички хоризонтални секции на същото ниво. Или е още по-лесно да ги сложите на пода.
• Желателно е също така кабелите да бъдат разположени далеч от отоплителните тръби, в противен случай кабелите в медната тръба ще затоплят кабелите и в тънкостенни тръби от стомана или месинг.

Стените на стената

Наричайки повърхностите на главните линии и отбелязвайки местата за монтаж на ключове / гнезда, продължаваме да работим.

В случай на дървена сграда, интензивността на труда ще бъде малка (можете просто да скриете капаците под облицовката), но в тухлени или бетонни стени ще трябва да прорязвате сигналите:

• Първо, правим вдлъбнатини за инсталиране на кутии за свързване, гнезда и превключватели. Те трябва да са с достатъчен размер, за да монтират тези части на повърхността на стената.

Обърнете внимание! Инструкцията забранява скриването на капаците на разпределителните блокове под гипс или дъска.

• След това с помощта на перфоратор с длето или специална shtroboreza ние образуваме в стените канали за полагане на тръби.
• На последния етап пробиваме дупки, през които преминават комуникациите от една стая в друга.

Съвет! При работа с перфоратор или штоборезом е необходимо да се спазват правилата за безопасност и защита на труда. Така че наличието на пластмасови очила и респиратор за защита от прах е задължително, а шумоизолиращите слушалки няма да бъдат излишни.

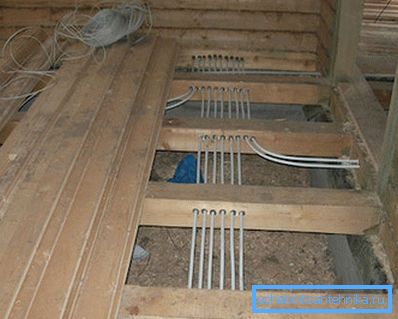

• Когато полагаме кабели в дебелината на пода върху дървените трупи, осигуряваме канали в носещите конструкции, в които след това се полагат тръби с проводници.
• Когато избираме разположението на такива канали, се уверяваме, че елементите не са засегнати от прекомерно налягане, т.е. поставете ги под нивото на пода поне 10-15 мм.

Инсталиране на хардуер

След това се пристъпва към монтажа на всички детайли на нашата електроенергийна мрежа:

• Вначале устанавливаем распределительные коробки. Желательно брать металлические, но в ряде случаев достаточно и более дешевых пластиковых - лишь бы их размер позволял разместить внутри все соединения проводов.
• По същия начин ние съставяме podrozetniki и пластмасови "очила" за монтаж на ключове.

Съвет! Във всички тези устройства първо трябва да премахнете капаците от специалните отвори, за да установите кабелите.

След това отидете на полагане на самите тръби. Както отбелязахме по-горе, могат да се използват различни материали, но те трябва да осигурят достатъчна механична защита и топлоустойчивост. Например за стоманени тръби дебелината на стената трябва да бъде избрана в съответствие с тези изисквания:

При полагане на тръби могат да се използват две технологии:

• В първия случай в корпуса се вмъква така нареченият шлиц - полимерен кабел или тънка стоманена тел с висока еластичност. С помощта на тези елементи можем да затегнем необходимите проводници към тръбата.

• Във втория случай телта веднага се постави в тръбата, оставяйки малка разлика за свързване в кутията за свързване.

И двата метода са доста лесни за изпълнение, защото изборът до голяма степен се определя от вашите лични предпочитания, както и от конкретна работна ситуация. Първият метод все пак е за предпочитане, особено ако планираме да проведем няколко проводника с различни напречни сечения.

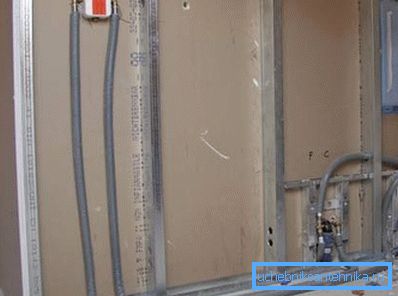

• Тръбите с изтеглените шлицове или кабели се поставят в светкавици или се поставят между гредите на щайгата.
• Поставяме всички детайли, като използваме или скоби на котви (за тухлени и бетонни конструкции), или специални метални скоби (за дърво).
• Прикрепяме краищата на тръбите към кутиите за свързване, както и към джункетата и основите за превключвателите.

Съвет! Ако окабеляването е инсталирано във влажна стая, всички фуги и точки на свързване трябва да бъдат запечатани, за да се предотврати влага и късо съединение на проводниците.

• Отделя се отделна тръба, която да се свърже с щита и метъра.

Полагане и свързване

Най-трудната част от работата свършва тук.

Однако расслабляться не следует  - нам предстоит максимально аккуратно завести провода ы кожухи выполнить подключение:

• Използвайки брошурите, поставяме кабелите в тръбите, като изваждаме краищата в съединителните кутии и подразденици.
• Ако е необходимо, свързваме проводници, използвайки обрати или (по-безопасни и по-удобни) специални клемни блокове. Всички стави са внимателно изолирани.

Обърнете внимание! Свързването на два проводника в тръбата е строго забранено. Всички контакти трябва да бъдат организирани само на сайтовете, до които има достъп.

• Изходните проводници са свързани към клемите на превключвателите и гнездата.
• След завършване на работата проверяваме съпротивлението на изолацията. Това се прави, за да се установи дали неговата цялост е нарушена по време на инсталирането на системата.

Ако се използват метални елементи за оформяне на каналите, тогава за да се гарантира електрическа безопасност в случай на счупване на изолацията, също е целесъобразно да се свърже земята.

Завършване на работата

Работата е завършена по сравнително проста схема:

• Свързваме окабеляването към централата през прекъсвача (RCD).
• Използвайки мултицет, проверяваме параметрите на прокараните кабели в търсене на възможни разкъсвания, затваряния и други неизправности.
• Извършваме тестово свързване на електрически уреди към гнезда, проверявайте превключвателите.

Ако всичко е наред - вървим към довършителни работи:

• Рамката с поставените тръби е покрита с дъски или гипс.
• Стъкло покритие с циментова замазка, след изсушаване, ние стените на стените с гипс.

Обърнете внимание! И в двата случая съединителните кутии трябва да бъдат оставени свободни за достъп за проверка и ремонт.

• На изходите и превключвателите поставяме декоративни подложки.
• Налейте пода с подплатени обвивки с циментово-пясъчна замазка.

Възможно е да започнете да използвате такава система преди завършването на покритието, тъй като тръбите надеждно ще предпазват електрическите проводници от каквито и да било влияния.

заключение

Инсталирането на електрическото окабеляване в стоманени тръби, както и използването на гофрирани облицовки от технополимери за подреждане на комуникациите позволяват решаването на най-широкия спектър от задачи. Използвайки тази техника, ние не само ще предпазим проводниците от механични повреди, но и стените на конструкцията от евентуално запалване, но също така значително ще улесни живота ни по време на ремонт или промяна на окабеляването.

Видеото в тази статия ще ви помогне да научите основите на инсталирането на такива системи, така че новодошлите да я изучават внимателно.
