Обемът на водата в тръбата и в отоплителната система като

Въпросът за това как да се изчисли обема на водата в тръбата се получава при проектирането на определени системи, базирани на тръбопровода. Например, за да изчислите приблизителното водно съдържание, ще бъде необходимо при планирането на автономна отоплителна система.

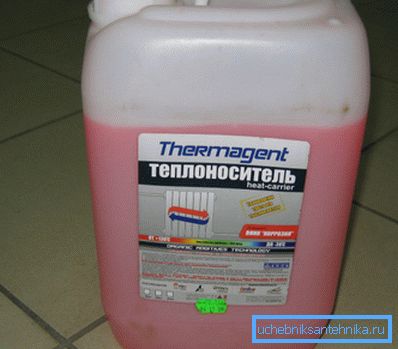

Когато автономното отопление в селската къща е почти готово, трябва да започнем изчисления, за да имаме точните данни, необходими за избора на диаметъра на тръбите и съответния модел на акумулатора. Отново, без правилното изчисляване на обема на течността в тръбата не може да направи, ако искате да добавите антифриз към охлаждащата течност, или напълно да запълни системата с антифриз.

Необходимост от правилно изчисление на водата в отоплителната система

Въпросът е, че обемът на водата в метъра на тръбата е толкова важен, ако е възможно течността да се излее в системата, докато не се напълни до самата врата?

Оказва се, че необходимостта от точни изчисления е очевидна. Освен това обемът в някои случаи трябва да се има предвид не само в тръбите, но и в отоплителните радиатори. Например, когато проектирате отоплителна система, трябва да имате точна информация за количеството охлаждаща течност, за да изберете котел с подходящи параметри на захранването.

Друга причина за правилните изчисления е използването на помпено оборудване. В този случай е необходимо да се знае количеството на транспортираната среда от изчисляването на колкото е много кубични метри на единица време.

Познавайки правилния обем на водата в различните тръби, можете да избирате не само подходящите размери на тръбите, но и необходимия капацитет на помпата.

Изчисляване на съдържанието на охлаждащата течност в тръбата

Несмотря на то, что можно применить калькулятор объема воды в трубе, лучше заняться такими расчётами самостоятельно (читайте также статью "Диаметры полипропиленовых труб: все, что нужно знать начинающим мастерам").

Факт е, че автоматизираното изчисление се извършва с помощта на осреднени алгоритми, докато ако го разгледате сами, можете да вземете предвид конфигурационните характеристики на тръбопровода и други нюанси, които онлайн калкулаторът не може да вземе предвид.

• Преди да изчислите обема на водата в тръбата, трябва да разберете, че вътрешното пространство във водната система е цилиндър в голяма степен.
• Знаейки, че трябва да изчислим колко голям е цилиндърът, използваме формулата, известна от уроците по физика: V =? R * H, където:

V е обемът на цилиндъра;

? - 3,14 (число Пи);

R – радиус;

H - височина.

• Друга формула ще бъде полезна, ако знаете площта на основата на цилиндъра: V = S * H, където S е основната площ и H е височината.

Важно: Представяйки тръбопровода под формата на разширен цилиндър, трябва да се разбере, че Н няма да бъде височината, а дължината на тръбата, чиято мощност в литри трябва да бъде изчислена.

Изчисляване на съдържанието на охлаждащата течност не само в тръбопровода, но и в системата като цяло

Въпросът за това как да се изчисли вътрешния обем на тръбите отделно от отоплителната система е рядък. Често е необходимо да се извърши изчисление, като се вземат предвид отоплителните батерии на котела и резервоарът за разширение, ако такъв е предвиден в използваната система.

Инструкцията за изчисляване на разходите в този случай се изпълнява, както следва:

• В началния етап измерваме дължината на тръбопровода без да се отчита акумулаторът (батериите), След като определихме дължината, ние разглеждаме обема с формулата V =? * R? * H, където "H" е дължината, която преди това е измерена.

Разбира се, полученият брой ще бъде приблизителен, но разликата в номиналния и работен обем на системата може да бъде компенсирана, когато се напълни с охладител.

• В следващата стъпка, помислете колко е отоплителният радиатор.

Не е тайна, че батериите с различни размери могат да се използват в една сграда, което се обяснява с различни параметри на помещенията. Ето защо изчислението не е радиатор като цяло, а всеки отделен раздел.

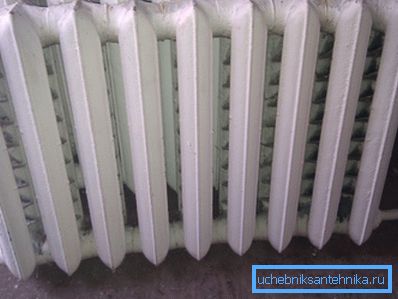

Този метод е подходящ за чугунени и алуминиеви радиатори, които обикновено са разделени на секции. По правило, за да попълните всяка секция, се нуждаете от най-малко 1,5 и не повече от 2 литра.

Ако имате намерение да инсталирате биметални или стоманени батерии със собствените си ръце, настройките за капацитет гледат на опаковката или на самия продукт.

• Капацитетът на друго оборудване, включително отоплителния котел и резервоара за зеленчуци, се определя в съответствие с паспортните данни или обозначенията, отпечатани върху корпуса.

Ако няма съпътстваща документация за разширителния резервоар, можете да напълните този контейнер с вода и след това да изтече цялото съдържание в измервателен съд и да определите обема по този начин.

Важно: Изчисляването на количеството на охлаждащата течност в отоплителната система трябва да вземе предвид материала, от който са направени тръбите. Например, стените на стоманените продукти са с порядък по-тънък от стените на полипропиленовите аналози при привидно идентичен диаметър.

Структурни характеристики на затворените отоплителни системи

Отбелязваме веднага, че горепосочените указания за извършване на изчисленията са от значение само за отоплителните централи от затворен тип. В затворени системи количеството на охлаждащата течност е постоянно.

За да се разбере как се държи водата в затворените структури и защо са били предложени по-рано предложените схеми за изчисление, ще разгледаме подреждането на най-често срещаните модификации на автономното отопление.

Автономна отоплителна система се счита за затворена, ако количеството охлаждаща течност остава непроменено и се задвижва от циркулационна помпа. Такава модификация на отоплението по принцип е абсолютно херметична и охлаждащата течност не влиза в контакт с околната среда. Водното налягане в миксера варира поради температурното разширение, но се компенсира от разширителния резервоар, който се монтира отделно.

Въпреки това, повечето съвременни газови котли са оборудвани с интегрирани резервоари за разширение, което значително опростява проектирането и монтажа на системата като цяло. В този случай, изчислете обема на резервоара поотделно, няма смисъл, тъй като необходимото количество охлаждаща течност е посочено в паспортната документация на котела.

заключение

Теперь мы знаем, как правильно рассчитать количество теплоносителя в отопительной системе и сделать так, чтобы цена эксплуатации этой системы была приемлемой. Остались какие-либо вопросы, требующие пояснений (см.также статью "Расчет диаметра трубы для отопления – важный этап проектирования отопительной системы").

В този случай гледайте видеоклипа в тази статия.
