Как се извършва изчисляването на отпадъчните води:

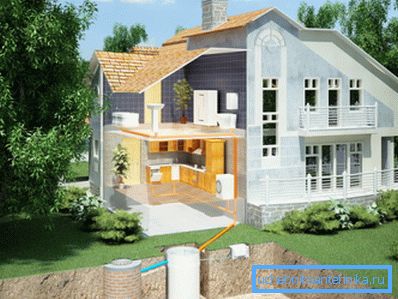

Изчисляването на канализационната система може да предотврати често запушване на вътрешната канализация, системни ремонти, преливници на отпадни води и други неприятни ситуации. Най-лесният начин е да се изчисли системата в съответствие с правилата на SNiP, така че да не се стига до сложни математически формули.

В тази статия ще разгледаме подробно как се извършват изчисленията на отпадъчните води за редица параметри.

Видове изчисление на отпадъчните води

Концепцията за "изчисляване на канализационната мрежа" обикновено включва:

• Изчисляване на наклона на канализационната система към септична яма, септична яма или централна канализация;
• Разстояния на канализационните елементи до значими обекти (отнася се за външната система);
• Хидравлични изчисления;
• Определяне на количеството материали.

По-нататък ще се запознаем по-подробно с всички тези въпроси.

Ъгъл на наклона

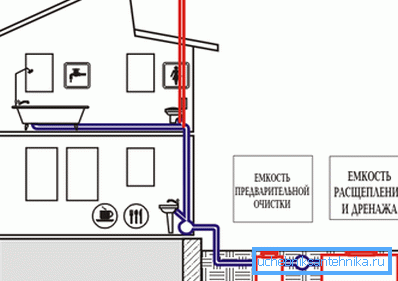

Вътрешни системи

Ъгъл на наклона трубопровода необходим для обеспечения скорости потока стоков около 70 сантиметров в секунду. Это так называемая самоочищающаяся скорость, при которой имеется меньше всего вероятности, что система засорится.

Има доста методи за определяне на минималния ъгъл на наклона на каналната тръба. Все пак няма смисъл да се правят нови изчисления, тъй като резултатите са предварително известни.

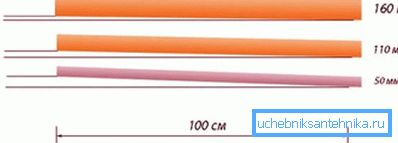

Основното е да се знае, че ъгълът на наклон зависи от диаметъра на тръбите:

• Ако диаметърът на тръбата е 40-50 мм, наклонът трябва да бъде най-малко 3 см на метър.
• Ако диаметърът е 85-100 мм, наклонът трябва да бъде най-малко 2 см на метър.

Трябва да кажа, че много домашни майстори са сигурни, че колкото по-наклонени, толкова по-добре ще бъде канализационната система. Това становище обаче не е вярно.

Максималният наклон не трябва да бъде повече от 15 см на метър. Въпросът е, че каналите, които преминават през тръбопровода, не са хомогенни. При голям наклон суспензията се разтваря в течност и твърдо вещество, в резултат на което твърдата субстанция се утаява по стените на тръбопровода.

Изключение са секторите с дължина до един и половина метра, които се прилепват директно към санитарното оборудване. Ъгълът на наклона им може да бъде неограничен.

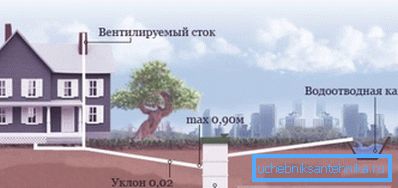

Външни системи

При инсталиране на външни канализационни тръби трябва да се спазват следните изисквания:

• За тръби с вътрешен диаметър 150 mm, наклонът трябва да бъде най-малко 0,8 cm на метър;
• Для труб диаметром 200 мм - не менее 0,щ см на метр.

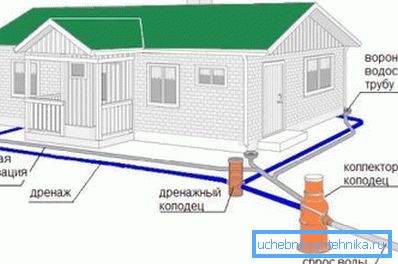

Буря канализация

Следва да се отбележи, че изчисляването на каналните отпадъчни води ще изисква определяне на ъгъла на наклона не само за тръбопровода, но и дренажни канали. Минималният им наклон зависи от диаметъра и вида на канавката, но е най-малко 3%, но най-често канавки с наклон 5-7%. Що се отнася до тръбопровода, минималният наклон трябва да бъде същият като за горната външна канализация.

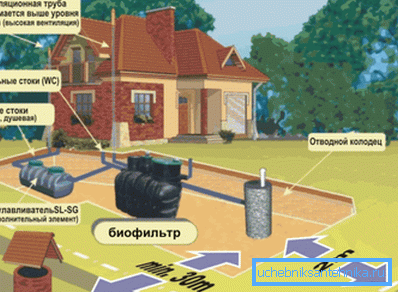

Разстояние до значими обекти

Определянето на разстоянията на външната канализация се извършва, като се има предвид, че системата не бива да нарушава екологията, дори в случай на авария. Следователно, съгласно съществуващите норми, установени от SES и SNiP, минималното разстояние до значими обекти трябва да бъде, както следва:

Спазването на тези правила се контролира от служителите на санитарните и епидемиологичните станции и местните власти. За провала им се налага глоба с задължително прехвърляне на канализацията.

Обърнете внимание! Дълбочината на септичния резервоар не е регулирана, затова е необходимо да се ориентирате към тръбата, която се приближава до корпуса под определен склон. Що се отнася до дълбочината на замръзване, тя не играе роля, тъй като положителната температура винаги остава вътре в структурата в резултат на разпадането на органичната материя.

хидравличен

хидравличен расчет канализационных сетей требует определения следующих неизвестных:

• Диаметър на тръбопровода;
• Степен на пълнота на системата (h / d).

Трябва да кажа, че дефиницията на наклона се отнася до хидравличното изчисление, както вече бе споменато по-горе, обикновено се използват известните стойности, дадени по-горе.

Степен на пълнота

Работата на домакинската канализационна мрежа в частна къща или апартамент осигурява непълна пълнене на тръби. Всъщност това е някакъв резервен капацитет на системата, който е необходим, за да се осигури вентилация в системата, възможност за пропускане на всякакви големи вещи и т.н.

В зависимост от диаметъра на тръбопровода се определят следните оптимални стойности на пълнеж:

диаметъры труб

Извършване на математически изчисления на необходимия диаметър на тръбите също няма смисъл, тъй като има общоприети оптимални стойности:

Обърнете внимание! Когато инсталирате канализационната мрежа, тръбопроводът трябва да бъде възможно най-равномерно, ако е възможно. Необходимо е да се избегнат всякакви разлики в нивата. Скоростта на потока трябва да бъде постоянна, което ще осигури най-добри експлоатационни свойства на системата.

По този начин таблиците за хидравличното изчисляване на канализационните мрежи позволяват дори на неопитни майстори да изпълняват правилно проекта си, според който тръбопроводът се инсталира.

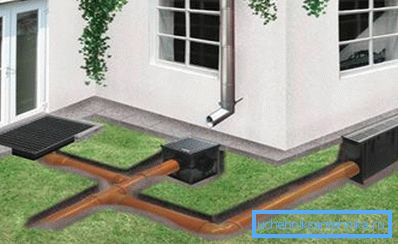

Система за буря

С гидравлическим расчетом ливневой системы дела обстоят несколько сложней, так как в данном случае придется воспользоваться формулой - V= q20xSxD, где:

• V - наивысший показатель расхода воды при водоотводе.
• S е площта.
• q20 - най-високата интензивност на валежите. Този индикатор може да бъде намерен в ръководството на SNiP (в зависимост от местоположението).
• D е коефициентът на абсорбиране на влагата от основния материал.

Коефициентът на поглъщане на влагата може да се получи от следната таблица:

Сега помислете за пример за изчисляване на канализационните канали. Да предположим, че има парцел от 1500 м2, от които 300 м2 е зает от легла и тревни площи. Съответно тревните площи ще поглъщат валежите, така че е необходимо да се определи колко вода ще бъде доставена на 1200 m2.

Например, най-високата интензивност на валежите е 25 литра на квадратен метър на час.

В този случай изчислението се извършва, както следва:

• На парцел от 1200 квадратни метра на час максималната стойност е 30 000 литра или 30 кубически метра валежи. Това е количеството вода, което трябва да се вземе.

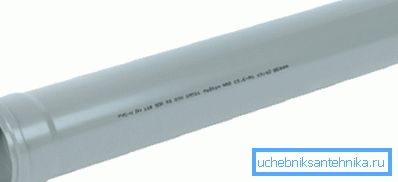

• Сега е необходимо да се определи диаметърът на тръбата, която ще се справи с това количество валежи, Тръба с диаметър 110 мм, положена от склонове от 1 см на метър, може да пренася 6,19 литра в секунда, което възлиза на 2220 литра на час. В нашия случай това е твърде малко, така че най-добрият вариант е тръба с диаметър 160 мм.
• От горната таблица следва, че можете да поставите такава тръба с наклон най-малко 0,8 см на метър.

За по-точно изчисление можете да умножете количеството входяща вода чрез коефициента на поглъщане на влагата, за да може обаче капацитетът да има малка разлика, не можете да направите това. След като завършите изчисленията, трябва да започнете с ръце, за да инсталирате самата система.

Броене на материали

След като се изчислят всички технически аспекти на канализацията, можете да разберете колко тръби и други материали ще са необходими за монтажа. Това също така ще ви позволи да разберете каква е цената на проекта.

За да направите такова изчисление е много просто - трябва да изготвите план на къщата или парцела по скала, след което да приложите всички елементи на канализационната система към нея. След това не е трудно да се изчисли общата дължина на тръбопровода. Тук, може би, и цялата инструкция за изчисляване на канализацията.

заключение

Изчисляването на домакинските отпадъчни води е в рамките на правомощията на всеки домакин. За целта използвайте данните от горните таблици и справочна техническа литература. Резултатът от тези изчисления ще бъде надеждна и трайна работа на канализационната система. От видеото в тази статия можете да получите повече информация по тази тема.
